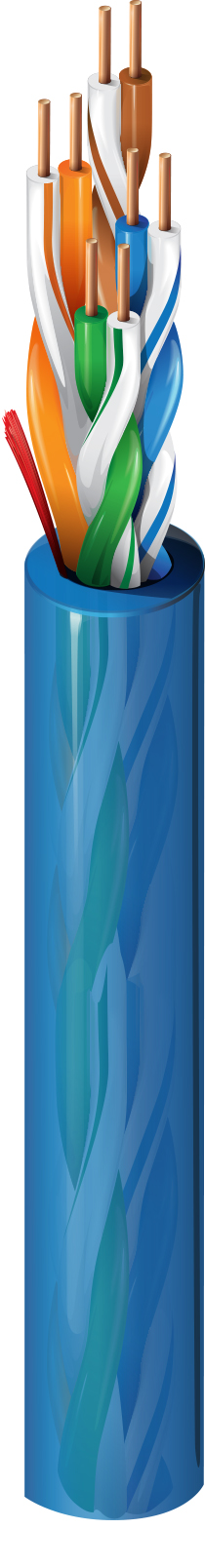

Produktnummer: 7813LC

Kabel der Kategorie 6, 4 Bonded-PairS, U/UTP, LC, CMP

Horizontales Gebäudekabel der Kategorie 6 (250 MHz), 4 verbundene Paare, 23 AWG massive blanke Kupferleiter, U/UTP, begrenzt brennbar, Plenum-CMP, FEP-Mantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
7813LC
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Horizontales Kabel vor Ort, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE, Umgebungen, die ein Kabel mit begrenzter Brennbarkeit erfordern

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

Isolierung

Material Color Code
FEP - Fluorinated Ethylene Propylene White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Bonded-Pair

Ja

Äußere Ummantelung

Separator Material Nom. Diameter Ripcord
Central Filler FEP - Fluorinated Ethylene Propylene 0.210 in (5.33 mm) No

Gesamtdurchmesser des Kabels (Nennwert)

0,210 Zoll (5,33 mm)

Elektrik

Max. Conductor DCR Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft) 90 pF/100m

Verzögerung

Max. Delay Max. Delay Skew Nom. Velocity of Prop.
537 ns/100m 45 ns/100m 72%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 2.0 dB/100m 74.3 72.3 72.3 70.3 67.8 64.8 20 100 ± 15 100 ± 15
4 3.8 dB/100m 65.3 63.3 61.5 59.5 55.8 52.8 23 100 ± 15 100 ± 15
8 5.3 dB/100m 60.8 58.8 55.4 53.4 49.7 46.7 24.5 100 ± 15 100 ± 15
10 6 dB/100m 59.3 57.3 53.3 51.3 47.8 44.8 25 100 ± 15 100 ± 15
16 7.6 dB/100m 56.2 54.3 48.7 46.7 43.7 40.7 25 100 ± 15 100 ± 15
20 8.5 dB/100m 54.8 52.8 46.3 44.3 41.8 38.8 25 100 ± 15 100 ± 15
25 9.5 dB/100m 53.3 51.3 43.8 41.8 39.8 36.8 24.3 100 ± 15 100 ± 15
31.25 10.7 dB/100m 51.9 49.9 41.2 39.2 37.9 34.9 23.6 100 ± 15 100 ± 15
62.5 15.4 dB/100m 47.4 45.4 32 30 31.9 28.9 21.5 100 ± 15 100 ± 15
100 19.8 dB/100m 44.3 42.3 24.5 22.5 27.8 24.8 20.1 100 ± 15 100 ± 15
155 25.2 dB/100m 41.5 39.5 16.3 14.3 23.9 20.9 18.8 100 ± 22 100 ± 15
200 29.0 dB/100m 39.8 37.8 10.8 8.8 21.8 18.8 18 100 ± 22 100 ± 15
250 32.8 dB/100m 38.3 36.3 5.5 3.5 19.8 16.8 17.3 100 ± 32 100 ± 15

Speisung

UL Voltage Rating
300 V (CMP)

Temperatur

Operating Installation Storage
-40°C To +150°C 0°C To +50°C -20°C To +75°C

Biegeradius

Stationary Min. Installation Min.
0.5 in (13 mm) 2.1 in (53 mm)

Maximale Zugspannung

40 lbs (18 kg)

Gewicht Kabelgebinde

33 Pfund/1000 Fuß

Umweltverträglichkeit

Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

NFPA 262 Plenum-Flammentest (UL910), UL723 (NFPA 255), FT6, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

ICEA-Compliance

S-116-732

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

Datenkategorie

Kategorie 6

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6

Leistungsprüfung durch Dritte

Kategorie 6

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

2412

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Ummantelung sequenziell gekennzeichnet in Intervallen von 2 Fuß.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.394 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.394 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
7813LC 006U1000 Blau UnReel 1.000 ft 612825189855
7813LC 006U1000 Blau UnReel 1.000 ft 612825189855
7813LC 0061000 Blau Rolle 1.000 ft 612825189862 C
7813LC 0061000 Blau Rolle 1.000 ft 612825189862 C
7813LC 009U1000 Weiß UnReel 1.000 ft 612825189879
7813LC 009U1000 Weiß UnReel 1.000 ft 612825189879
7813LC 0091000 Weiß Rolle 1.000 ft 612825189886 C
7813LC 0091000 Weiß Rolle 1.000 ft 612825189886 C
