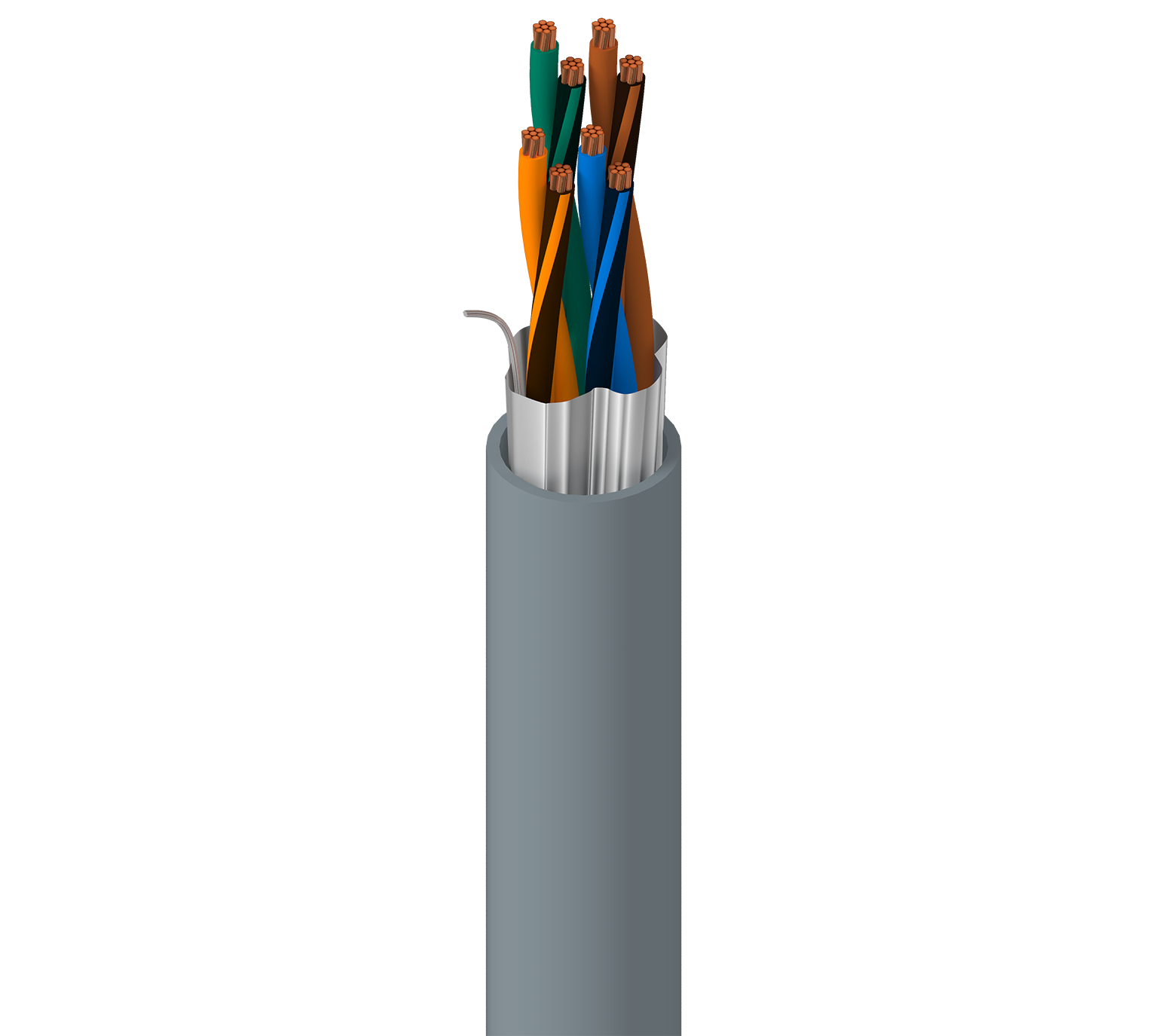

BE43886

DataTuff® 5E, 4PR #26 Str BC, PO-Isolierung, F/UTP, LSNH-Ummantelung, ECE R118

…
DataTuff® 5E, 4 Paar AWG 26 Blankes Kupfer – verseilt, Polyethylen-Isolierung, F/UTP – Ohne Abschirmung, Ummantelung aus LSZH (raucharm und halogenfrei)/FRNC , ECE R118
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Cat5e, Für die Verwendung in Bussen oder anderen Fahrzeugen, Kabel gemäß der Norm ECE R118.03

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Konstruktionsmerkmale
Leiter
Komponente Größe Verseilung Material Anzahl der Paare Anzahl der Elemente
Einzelnes Paar 26 AWG 7x34 BC – blankes Kupfer 4 8
Isolierung
Komponente Material Nenndurchmesser der Isolierung Farbcodierung
Einzelnes Paar PE – Polyethylen 0,95 mm (0,037 Zoll) Schwarz/Blau und Blau, Schwarz/Orange und Orange, Schwarz/Grün und Grün, Schwarz/Braun und Braun
Kabelseele
Beschreibung
4 Paare miteinander verdrillt
Äußere Abschirmung
Abschirmungstyp Material Beidrahttyp
Band Bi-Laminat (Alum + Poly) 26 AWG (7 x 34) TC (verzinntes Kupfer)

Tabellenhinweise

Aluminiumverkleidung innen in Kontakt mit dem Beidraht

Äußere Ummantelung
Material Nennwert Durchmesser
LSZH – Raucharm und halogenfrei (flammhemmend) 5,4 mm (0,21 Zoll)

Gesamtdurchmesser des Kabels (Nennwert)

5,4 mm (0,21 Zoll)

Elektrische Kenndaten
Elektrik
Max. Leiter DCR Max. gegenseitige Kapazität Max. kapazitive Unsymmetrie Nennwert Impedanz
145 Ohm/km 56 pF/m (17 pF/Fuß) 160 pF/100 m 100 Ohm
Verzögerung
Max. Verzögerungsversatz Nennwert Ausbreitungsgeschwindigkeit
40 ns/100 m 60 %
Hochfrequenz
Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Rückflussdämpfung) [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 3,2 dB/100 m 65,3 62,3 62,1 59,1 64 61 20 40 35
4 6 dB/100 m 56,3 53,3 50,3 47,3 52 49 23 34 23
10 9,5 dB/100 m 50,3 47,3 40,8 37,8 44 41 25 30 15
16 12,1 dB/100 m 47,2 44,2 35,2 32,2 39,9 36,9 25 28 10,9
20 13,5 dB/100 m 45,8 42,8 32,2 29,2 38 35 25 27 9
31,25 17,1 dB/100 m 42,9 39,9 25,8 22,8 34,1 31,5 23,3 25,1 5,5
62,5 24,8 dB/100 m 38,4 35,4 13,6 10,6 28,1 25,1 20,7 22
100 32 dB/100 m 35,3 32,3 3,3 0,3 24 21 19 20

Tabellenhinweise

Grenzwerte unter 4 MHz sind nur zur Information. Referenz-Standard: IEC 61156-5

Transferimpedanz
Frequenz Max. Transferimpedanz
1 Mhz Max. 50 mOhm/m
10 Mhz Max. 100 mOhm/m
30 Mhz Max. 200 mOhm/m
100 Mhz Max. 1000 mOhm/m

Transfer-Impedanzklasse

Klasse 2

Screening-Klasse

Typ II

Tabellenhinweise

Koppeldämpfung

Speisung
Nennspannung
72 V Gleichstrom
Mechanische Kenndaten
Temperatur
Betrieb Installation
-30 °C bis +60 °C 0 °C bis +50 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
21 mm (0,83 Zoll) 42 mm

Maximale Zugspannung

45 N (10 lbf)

Gewicht Kabelgebinde

31 kg/km

Standards und Compliance

Umweltverträglichkeit

Innenbereich – Euroklasse Eca

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, UN ECE R118.03

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

Datenkategorie

Kategorie 5e

TIA/EIA-Compliance

ANSI/TIA 568.2-D

ISO/IEC-Compliance

ISO/IEC 11801-1

CENELEC-Compliance

DE 50173-1, Segregationsklasse gemäß EN50174-2 = a

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfreie Compliance = Ja, IEC 60754-1 – Halogenmenge = 0, IEC 60754-2 – Halogensäuregasmenge – maximale Leitfähigkeit = 2,5 µS/mm, IEC 60754-2 – Halogensäuregasmenge – min. pH = 4,3

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.159 Revisionsdatum: 29.04.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge EAN
BE43886.00500 Grau, RAL 7032 Rolle 500 m 8719605162052
