Produktnummer: BE43887

DataTuff® 7, 4PR #23 Sol BC, PO ins, S/FTP, LSZH Jkt, ECE R118

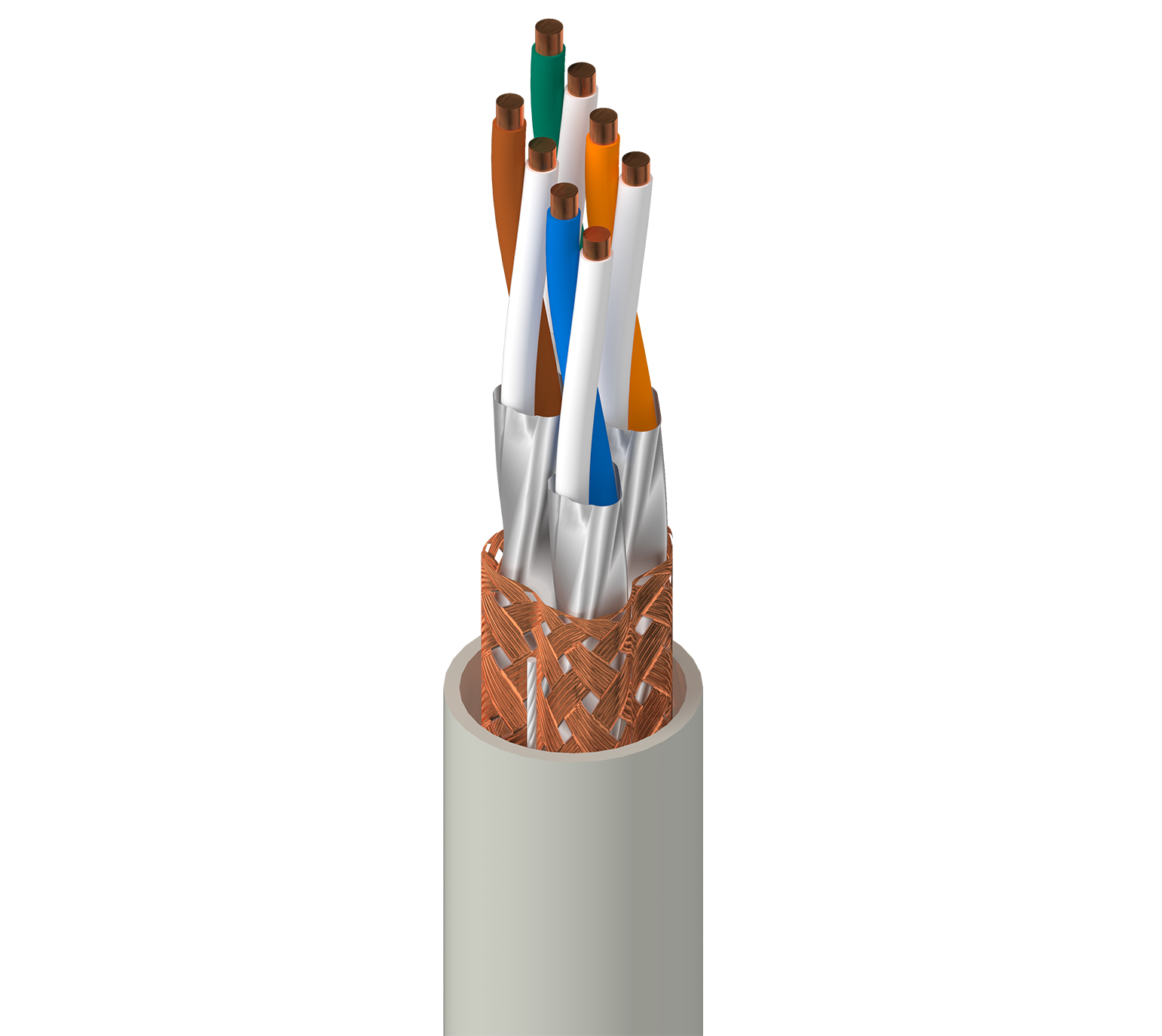

DataTuff® 7, 4 Paar AWG 23 Blankes Kupfer – Massiv, Polyethylen-Isolierung, S/FTP – Gesamtgeflecht-/Einzelfolienabschirmung, LSZH-/FRNC-Ummantelung, ECE R118

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
BE43887
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Cat7, Für den Einsatz in Bussen oder anderen Fahrzeugen, Kabel erfüllt die Anforderungen der Norm ECE R118.03

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Element Size Stranding Material No. of Pairs
Individual Shielded Pair 23 AWG Solid BC - Bare Copper 4

Isolierung

Element Material Nom. Insulation Diameter Color Code
Individual Shielded Pair PE - Polyethylene (Foam) 1.45 mm (0.0571 in) White & Blue, White & Orange, White & Green, White & Brown

Kabelseele

Description
4 shielded pairs twisted together

Innenabschirmung

Element Shield Type Material Coverage
Individual Shielded Pair Tape Bi-Laminate (Alum+Poly) 100%

Anmerkungen zur Tabelle "Innere Abschirmung"

Aluminiumverkleidung außen

Äußere Abschirmung

Shield Type Material Coverage
Braid Tinned Copper (TC) 30%

Äußere Ummantelung

Material Nom. Diameter Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) 7.0 mm (0.28 in) Yes

Gesamtdurchmesser des Kabels (Nennwert)

7,0 mm (0,28 Zoll)

Elektrik

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
95 Ohm/km (29 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

Verzögerung

Max. Delay Skew Nom. Velocity of Prop.
25 ns/100m 78%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2 dB/100m 78 75 76 73 78 75 20 40 35
4 3.7 dB/100m 78 75 74.3 71.3 78 75 23 34 23
10 5.9 dB/100m 78 75 72.1 69.1 75.3 72.3 25 30 15
16 7.4 dB/100m 78 75 70.6 67.6 71.2 68.2 25 28 10.9
31.2 10.4 dB/100m 78 75 67.6 64.6 65.4 62.4 23.6 25.1 5.1
62.5 14.9 dB/100m 75.5 72.5 60.6 57.6 59.4 56.4 21.5 22
100 19 dB/100m 72.4 69.4 53.4 50.4 55.3 52.3 20.1 20
125 21.4 dB/100m 70.9 67.9 49.6 46.6 53.4 50.4 19.4 19
200 27.5 dB/100m 67.9 64.9 40.4 37.4 49.3 46.3 18 17
250 31 dB/100m 66.4 63.4 35.5 32.5 47.3 44.3 17.3 16
300 34.2 dB/100m 65.2 62.2 31.1 28.1 45.8 42.8 17.3
600 50.1 dB/100m 60.7 57.7 10.6 7.6 39.7 36.7 17.3
1000 66.9 dB/100m 57.4 54.4 35.3 32.3 15.1

Anmerkungen zur Hochfrequenz-Tabelle

Grenzwerte unter 4 MHz dienen nur zu Informationszwecken; Werte bei 1000 MHz dienen nur zur Information. Referenz-Standard: IEC 61156-5

Transferimpedanz

Frequency Max. Transfer Impedance
1 Mhz Max. 50 mOhm/m
10 Mhz Max. 100 mOhm/m
30 Mhz Max. 200 mOhm/m
100 Mhz Max. 1000 mOhm/m

Transfer-Impedanzklasse

Klasse 2

Screening-Klasse

Typ Ib

Notizen zur Screening-Tabelle

Koppeldämpfung

Speisung

Voltage Rating
72 V DC

Temperatur

Operating Installation
-30°C to +60°C 0°C To +50°C

Biegeradius

Stationary Min. Installation Min.
29 mm (1.1 in) 58 mm

Maximale Zugspannung

85 N (19 lbf)

Gewicht Kabelgebinde

52 kg/km

Umweltverträglichkeit

Innenbereich – Euroklasse Eca

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, ECE R118

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

Datenkategorie

Kategorie 7

ISO/IEC-Compliance

ISO/IEC 11801-1

CENELEC-Compliance

EN 50173-1, Segregationsklasse gemäß EN50174-2 = c

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfrei-Konformität = Ja, IEC 60754-1 - Halogenmenge = Null, IEC 60754-2 - Menge an Halogensäuregasen - Max. Leitfähigkeit = 2,5 S/mm, IEC 60754-2 - Menge an Halogensäuregasen - Min. pH-Wert = 4,3, IEC 61034-2 - Rauchdichte Min. Transmission = 60 % µ

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.162 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.162 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
BE43887+00500 Grau, RAL 7032 Rolle 500 m 8719605127440
BE43887.00500 Grau, RAL 7032 Rolle 500 m 8719605162069
