SPE102

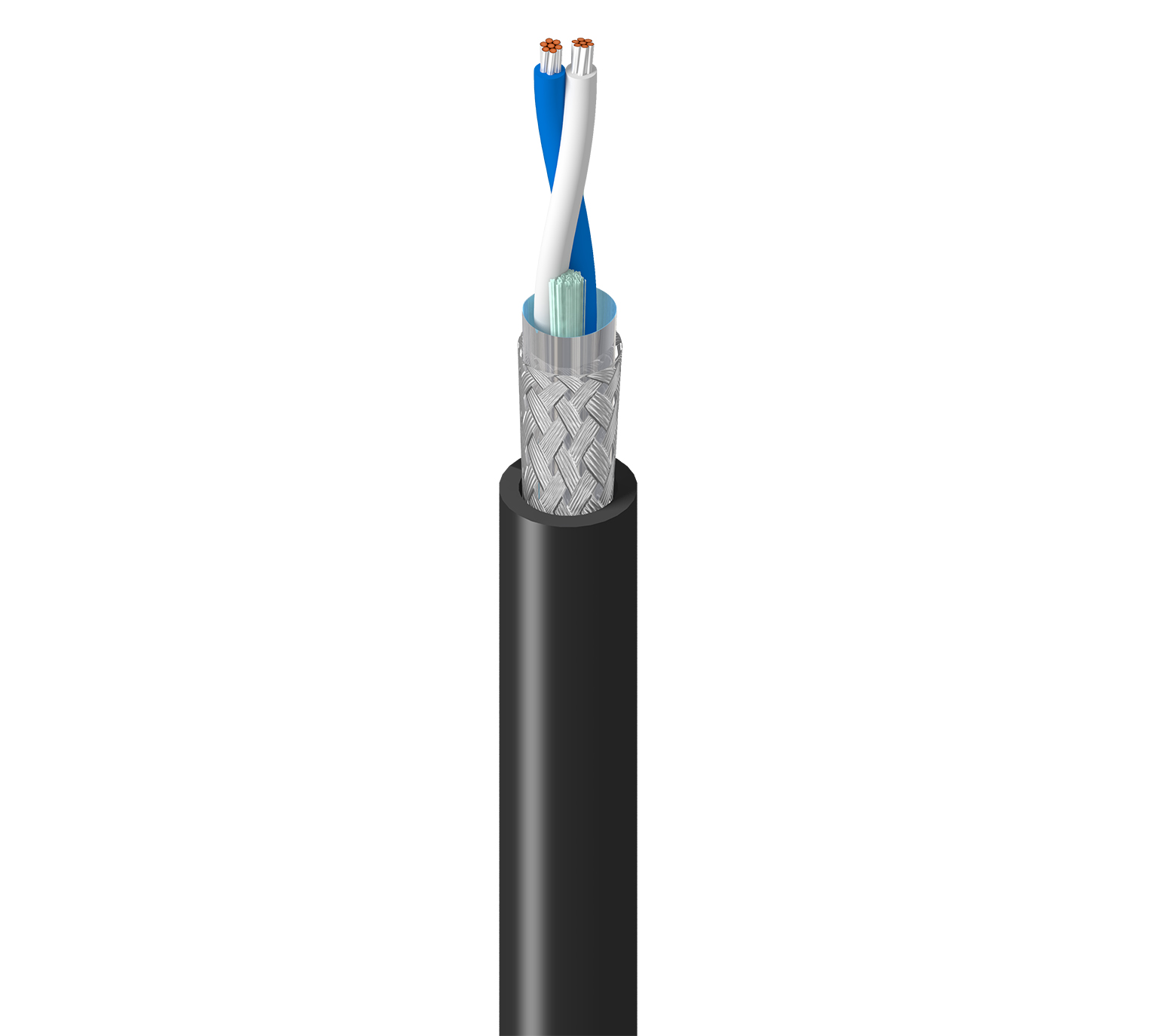

DataTuff Ind SPE 10 Mbit/s 22 AWG SF/UTP PVC

…
DataTuff Ind SPE 10 Mbit/s 22 AWG PE SF/UTP PVC
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Datenkommunikation, Kameras, SPS, Switches, Outdoor, Innenbereich usw.

Konstruktionsmerkmale
Leiter
Größe Verseilung Material Anzahl der Paare
22 AWG Verseilt TC – Verzinntes Kupfer 1
Isolierung
Material Nenndurchmesser der Isolierung Farbcodierung
PE – Polyethylen (Schaum) 0,067 Zoll (1,7 mm) Weiß und Blau
Äußere Abschirmung
Abschirmungstyp Material Abdeckung
Band Bi-Laminat (Alum + Poly) 100 %
Geflecht Verzinntes Kupfer (TC) 90 %
Äußere Ummantelung
Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,245 Zoll (6,22 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,245 Zoll (6,22 mm)

Elektrische Kenndaten
Elektrik
Max. Leiter DCR Max. gegenseitige Kapazität Max. kapazitive Unsymmetrie
59 Ohm/km 56 pF/m (17 pF/Fuß) 330 pF/100 m
Verzögerung
Frequenz Max. Verzögerung Nennwert Ausbreitungsgeschwindigkeit
100 MHz 450 ns/100 m 76 %
Hochfrequenz
Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. RL (Rückflussdämpfung) [dB] Min. PSANEXT [dB] Min. Koppeldämpfung [dB] Nennwellenwiderstand [Ohm]
0,1 1,4 dB/100 m 11,5 67 50 100
0,5 1,6 dB/100 m 15 64,7 50 100
0,772 1,9 dB/100 m 15 61,5 50 100
1 2,1 dB/100 m 15 61,4 50 100
2 2,8 dB/100 m 15 54,5 50 100
4 3,8 dB/100 m 15 49,4 50 100
8 5,3 dB/100 m 15 44,3 50 100
10 4,1 dB/100 m 15 42,6 50 100
16 7,5 dB/100 m 15 39,1 50 100
20 8,4 dB/100 m 15 37,5 50 100
Speisung
UL-Nennspannung
300 V (UL 13 PLTC)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
75 °C -30 °C bis +75 °C
Biegeradius
Mindestinstallation
2 Zoll (51 mm)

Maximale Zugspannung

10 Pfund (4.5 kg)

Gewicht Kabelgebinde

38 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL 1685

NEC/UL-Compliance

CM, PLTC

IEEE-Compliance

IEEE 802.3cg

TIA/EIA-Compliance

ANSI/TIA-568.5

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2022-04-27

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.42 Revisionsdatum: 29.04.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr.
SPE102 0061000
SPE102 0101000
