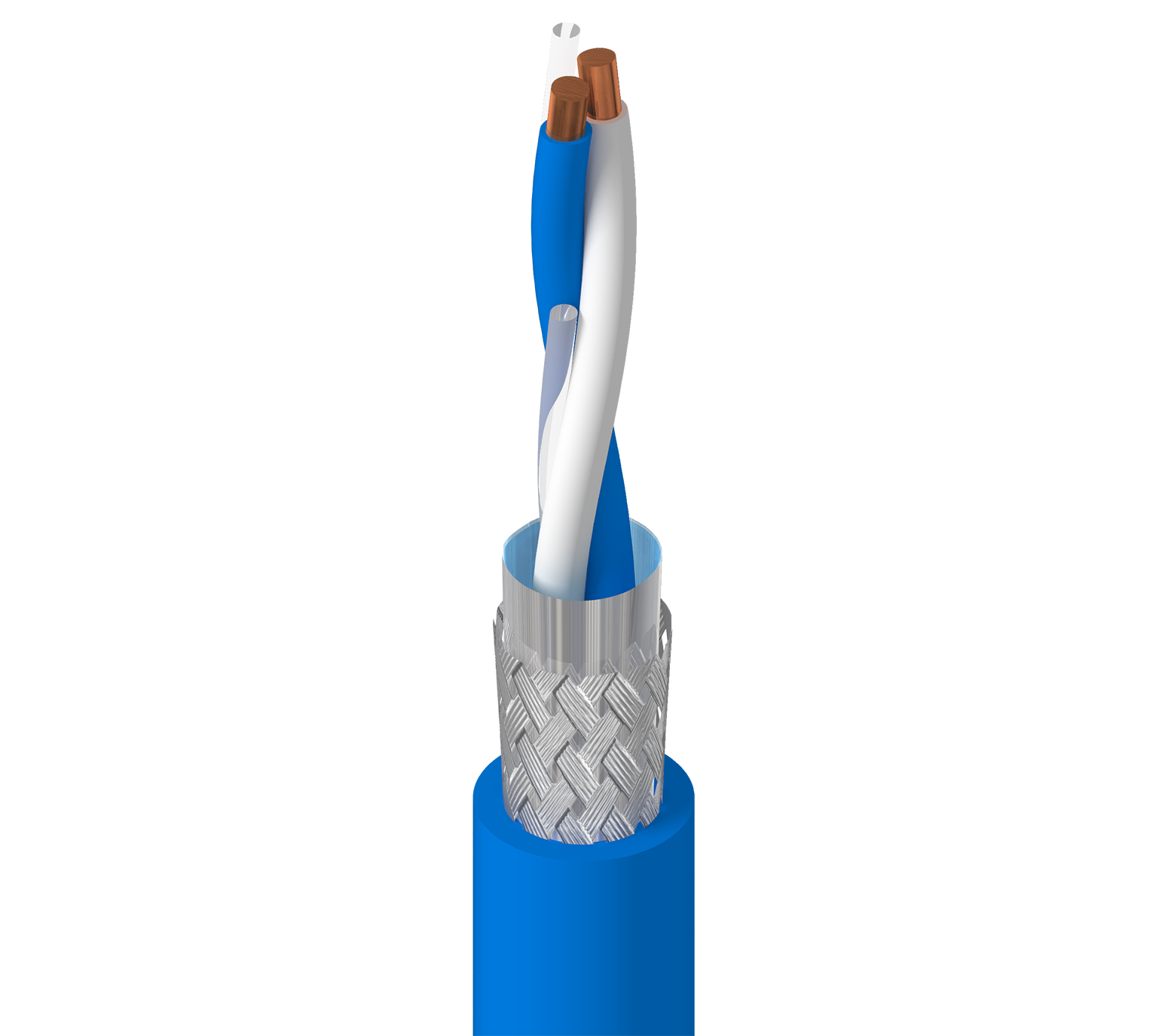

DataTuff Ind SPE 40m 1Gbps 100 Ohm 22AWG SFTP PVC
| Mögliche Anwendungen | Laute Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation, usw. |
|---|
| Größe | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 22 AWG | Massiv | BC – blankes Kupfer | 1 |
| Material | Nenndurchmesser der Isolierung | Farbcodierung |
|---|---|---|
| PE – Polyethylen (Schaum) | 0,069 Zoll (1,8 mm) | Weiß und Blau |
| Abschirmungstyp | Material | Abdeckung |
|---|---|---|
| Band | Bi-Laminat (Alum + Poly) | 100 % |
| Geflecht | Verzinntes Kupfer (TC) | 80 % |
| Material | Nennwert Durchmesser |
|---|---|
| PVC – Polyvinylchlorid | 0,201 Zoll (5,11 mm) |
| Max. Leiter DCR | Max. kapazitive Unsymmetrie |
|---|---|
| 54,3 Ohm/km | 1,200 pF/km |
| Frequenz | Max. Verzögerung | Max. Verzögerungsversatz |
|---|---|---|
| 100 MHz | 538 ns/100 m | 25 ns/100 m |
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. RL (Rückflussdämpfung) [dB] | Min. SRL (Rückflussdämpfung) [dB] | Min. TCL [dB] | Min. ELTCTL [dB] | Max. Oberflächentransferimpedanz [mOhm/m] | Min. Koppeldämpfung [dB] |
|---|---|---|---|---|---|---|---|
| 1 | 2,1 dB/100 m | 20 | 40 | 40 | 50 | ||
| 4 | 3,7 dB/100 m | 23 | 40 | 28 | 76 | ||
| 8 | 5,2 dB/100 m | 24,5 | 36,5 | 21,9 | 93 | ||
| 10 | 5,8 dB/100 m | 25 | 35,0 | 20,0 | 100 | ||
| 16 | 7,3 dB/100 m | 25 | 31,9 | 15,9 | 135 | ||
| 20 | 8,2 dB/100 m | 25 | 30,5 | 14 | 155 | ||
| 25 | 9,2 dB/100 m | 24,3 | 29 | 12 | 178 | ||
| 30 | 10,1 dB/100 m | 23,8 | 27,8 | 10,5 | 200 | 85 | |
| 60 | 14,3 dB/100 m | 21,7 | 23,3 | 5 | 85 | ||
| 100 | 18,5 dB/100 m | 20,1 | 20 | 5 | 85 | ||
| 200 | 26,5 dB/100 m | 18,0 | 15,5 | 5 | 79 | ||
| 250 | 29,7 dB/100 m | 17,3 | 14 | 5 | 77 | ||
| 300 | 32,7 dB/100 m | 16,8 | 12,8 | 5 | 75 | ||
| 350 | 35,4 dB/100 m | 16,3 | 11,8 | 5 | 74 | ||
| 400 | 38,0 dB/100 m | 15,9 | 11 | 5 | 73 | ||
| 450 | 40,4 dB/100 m | 15,5 | 10,2 | 5 | 72 | ||
| 500 | 42,8 dB/100 m | 15,2 | 9,5 | 5 | 71 | ||
| 550 | 45,0 dB/100 m | 14,9 | 8,9 | 5 | 70 | ||
| 600 | 47,1 dB/100 m | 14,7 | 8,3 | 5 | 69 |
| UL-Nennspannung | Nennspannung |
|---|---|
| 300 V (UL AWM 2095) | 300 V (IEC 61156-11) |
| UL-Temperatur | Betrieb |
|---|---|
| 80 °C | -30 °C bis +80 °C |
| Mindestinstallation |
|---|
| 2 Zoll (51 mm) |
|
Gewicht Kabelgebinde |
10,9 lbs/1000ft |
|---|
|
Umweltverträglichkeit |
Innen-, Außenbereich, UV-Beständigkeit, Ölbeständigkeit |
|---|---|
|
Entflammbarkeit/Brandverhalten |
FT2, IEC 60332-1-2 |
|
AWM-Compliance |
AWM 2095, AWM I A/B |
|
IEEE-Compliance |
IEEE 802.3bp |
|
ISO/IEC-Compliance |
IEC 61156-11 |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.94 Revisionsdatum: 29.04.2024 |
|---|
| Artikelnr. | Farbe | Wicklung | Länge |
|---|---|---|---|
| SPE405 0065000 | |||
| SPE405 0105000 | |||
| SPE405 0101000 | Schwarz | Rolle | 1.000 ft |
| SPE405 0061000 | Blau, hell | Rolle | 1.000 ft |
