Produktnummer: GMSNC04

Outdoor OFC CLT (mit Gelee gefüllt): GLASGARNE + PUR mit 1 Rohr mit Ø3,3 mm 4f MM OM5.

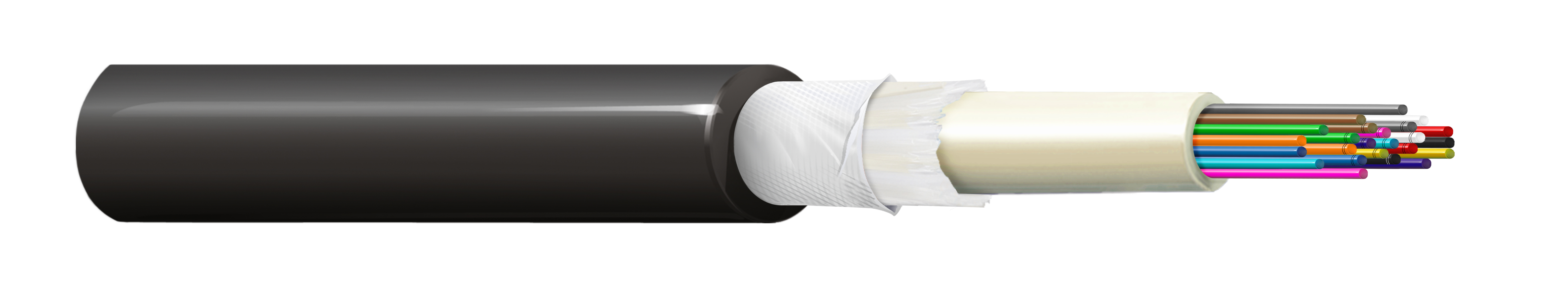

Zentrales Bündelader-Glasfaserkabel (PUR-Ummantelung) für den Außenbereich (Schlauch mit Gelfüllung), mit Glasfasern als Verstärkungselement und äußerer Polyurethan-Ummantelung. Bestehend aus 1 Rohr mit einem Durchmesser von 3,3 mm mit 4 Fasern MM OM5.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
GMSNC04
5 von 5

Technische Daten

Expand All

Umgebung

Innenbereich/Außenbereich

Mögliche Anwendungen

Für den Außen- und Inneneinsatz in strukturierten (Daten-)Verkabelungssystemen wie Industrie-Backbone, Campus-Backbone, Gebäude-Backbone (Riser) und/oder Horizontalverkabelung. Für den Außen- und Inneneinsatz in Netzwerken für Industrie, Telekommunikation, Kabelfernsehen und/oder Rundfunk. Einfach in Kanälen, Tunneln und/oder Rohren zu installieren.

Aufbau der Glasfaserkabel

Fiber Type Fiber Count Subunit Color
OM5 4 TIA coding (Gxxxxxx.T): Natural

Faser-Farbcode

TIA-Kodierung (Gxxxxxx.T): Blau, Orange, Grün, Braun

Wasserdichte Kabelseele

Ja

Kabelseele, feuchtigkeitsdicht

Wasserblockierendes Glasgarn- + Band

Gewicht Kabelgebinde

40 kg/km

Anzahl aktiver Untergruppen

1

Anzahl der Positionen der Untergruppe

1

Fasern pro Untergruppe

4

Panzerungstyp

Nicht gepanzert

Anzahl der Ummantelungen

Einzelummantelung

Äußere Ummantelung

Material Nominal Diameter Ripcord
PUR - Polyurethane 6.3 mm No

Maximale Dämpfung bei 1300 nm

0.9 dB/km

Maximale Dämpfung bei 850 nm

2.9 dB/km

Mechanische Tests

Description Tested Standard Requirement/Value According to Family Specification
Cable Min. Bend Radius Installation (Short Term) IEC 60794-1-21-E6 94.5 mm IEC 60794-2-20
Cable Min. Bend Radius Operation (Long Term) IEC 60794-1-21-E11 63 mm IEC 60794-2-20
Cable Max. Tensile Strength Installation (Short Term) IEC 60794-1-21-E1 1500 N (337 lbf) IEC 60794-2-20
Cable Max. Tensile Strength Operation (Long Term) IEC 60794-1-21-E1 500 N (112 lbf) IEC 60794-2-20
Cable Max. Crush Resistance Installation (Short Term) IEC 60794-1-21-E3 15 kN/m IEC 60794-2-20
Cable Max. Crush Resistance Operation (Long Term) IEC 60794-1-21-E3 7.5 kN/m IEC 60794-2-20

Betriebstemperaturbereich

-30 °C bis +70 °C

Temperaturbereich für die Installation

-5 °C bis +50 °C

Lagertemperaturbereich

-30 °C bis +70 °C

UL-Klassifizierung/Flammtest

Sonstige Klassifizierung, nicht UL

REACH

Konform

ISO/IEC-Compliance

IEC 60794, ISO/IEC 11801-1

Schutz vor UV-Strahlung und Sonnenlicht

Ja

Aktualisierung und Überarbeitung

Revisionsnummer: 0.34 Revisionsdatum: 09-17-2024
