NKXU12MA012BKAA

Bündelader-Kabel mit gelgefüllter Ader für den Innen- und Außenbereich, G652.D, 12 Glasfasern, CSTA

…

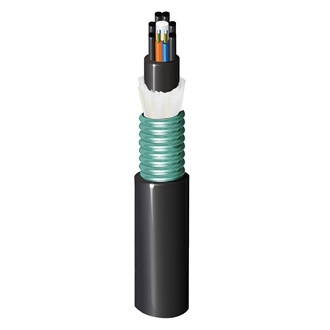

Bündelader-Kabel mit gelgefüllter Ader für den Innen- und Außenbereich, G652.D, 12 Glasfasern, Stahlriffelmantel-Panzerung, innere PE-Ummantelung, Schwarz, äußere LSZH-Ummantelung (raucharm und halogenfrei), Schwarz
Produktbenachrichtigungen erhalten
Technische Daten
Produktbeschreibung

Umgebung

Innenbereich/Außenbereich

Mögliche Anwendungen

Für den Einsatz im Außen- und Innenbereich in strukturierten (Daten-)Verdrahtungssystemen wie dem industriellen Backbone, Campus-Backbone, Gebäude-Backbone (Steigleitung) und/oder horizontalen Verkabelungen. Für den Einsatz im Außen- und Innenbereich für die Industrie, Telekommunikation, Kabelfernsehen und/oder Rundfunk. Einfacher Einbau in Kanäle, Schächten, Gräben und/oder Schläuchen. Zur Verlegung im Erdreich geeignet.

Aufbau
Aufbau der Glasfaserkabel
Fasertyp Faseranzahl Farbe der Untergruppe
OS2, G.652.D 12 Blau, Orange, Füller, Füller, Füller, Füller, Füller, Füller

Farbcodierung der Faser

TIA-598-D

Puffer-Spezifikation
Puffermaterial
PBT – Polybutylenterephthalat

Zentrales Verstärkungselement

GRP

Wasserblockende Kabelseele

Gelfüllung

Gewicht Kabelgebinde

330 kg/km

Spezifikationen der Untergruppe

Fasern pro Untergruppe

6

Spezifikationen der Ummantelung

Anzahl der Ummantelungen

Doppelte Ummantelung

Panzerungstyp

Stahlriffelmantel

Innere Ummantelung

Farbe

Schwarz

Nominale Wandstärke der inneren Ummantelung 1

0,9 mm

Material

PE – Polyethylen

Spezifikationen der äußeren Ummantelung
Äußere Ummantelung
Material Farbe Nenndurchmesser Nennwanddicke
LSZH – Raucharm und halogenfrei (flammhemmend) Schwarz 15,8 mm 2,0 mm
Optische Merkmale

Modusfelddurchmesser bei 1310 nm

9,2 µm

Modusfelddurchmesser bei 1550 nm

10,4 µm

Max. Dämpfung bei 1310 nm

0,36 dB/km

Max. Dämpfung bei 1550 nm

0,22 dB/km

Mechanische Kenndaten
Mechanische Tests
Beschreibung Geprüfter Standard Anforderung/Wert
Mindestbiegeradius des Kabels für die Installation (kurzfristig) IEC 60794-1-21-E11 25 x Kabel AD
Mindestbiegeradius des Kabels für den Betrieb (langfristig) IEC 60794-1-21-E11 12,5 x Kabel AD
Max. Zugfestigkeit des Kabels für die Installation (kurzfristig) IEC 60794-1-21-E1 3000 N (674 lbf)
Max. Zugfestigkeit des Kabels für den Betrieb (langfristig) IEC 60794-1-21-E1 1000 N (225 lbf)
Max. Stauchwiderstand des Kabels für die Installation (kurzfristig) IEC 60794-1-21-E3 3000 N/100 mm
Temperaturbereich

Betriebstemperaturbereich

-40 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Standards

Entflammbarkeit gemäß IEC

IEC 60332-1-2

TIA/EIA-Compliance

EIA/TIA-455

ISO/IEC-Compliance

IEC 60793, IEC 60794-1

RoHS

Ja

Schutz vor UV-Strahlung und Sonnenlicht

Ja

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.22 Revisionsdatum: 08.04.2022
