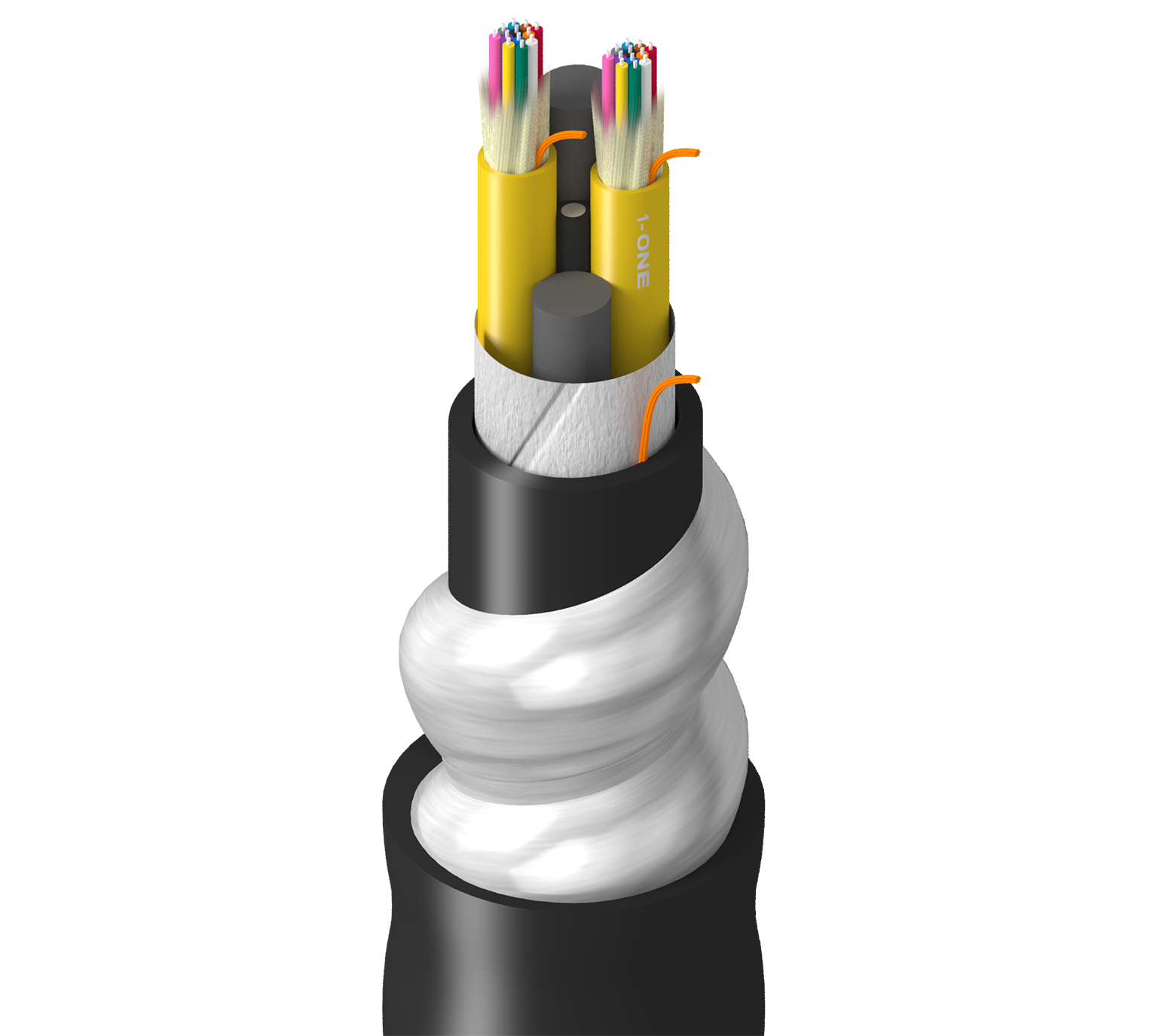

Produktnummer: FDSM024A2

Innen-/Außenplenum OS2 Mini-Verteilung 24 Fasern Aluminium Interlocked 3mm Untereinheit

FX Indoor/Outdoor, OS2, Mini-Distribution, 24 Fasern, OFCP, Aluminium-Interlock-Panzerung, 12F/Untereinheit (3,0 mm), schwarzer Mantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
FDSM024A2
5 von 5

Technische Daten

Expand All

Produktkategorie

Glasfaser-Mini-Verteilerkabel

Mögliche Anwendungen

Rechenzentrum, RAN, Horizontales Backbone, Premise Backbone, Patching, Trunking

Fasertyp

OS2

Faserkerndurchmesser

8.2/125 µm

Faserdurchmesser

250 µm

Faseranzahl

24

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

2

Anzahl der Füllstoffe

2

Fasern pro Untergruppe

12

Durchmesser Untereinheit

0,118 Zoll (3,0 mm)

Farbe der Untergruppe

Gelb

Faser-Untereinheit Verstärkungselemente

Wasserabweisende Aramidgarne

Typ des zentralen Verstärkungselements

GRP

Kabelseele, feuchtigkeitsdicht

Wasserblockender Mantel

Material

Thermoplast

Nennwert Diameter@InnerJacket1 (cnv)

0,421 Zoll (10,7 mm)

Farbe

Schwarz

Panzertyp und Material

AIA – Aluminium-Verriegelungspanzer

Material der Ummantelung

Thermoplast

Nom. Durchmesser

0,675 Zoll (17,2 mm)

Farbe der äußeren Ummantelung

Schwarz

Optische Merkmale

Wavelength 1310 nm 1550 nm
Max. Attenuation 0.4 dB/km 0.3 dB/km

Minimaler Biegeradius bei der Installation

20x Kabelaußendurchmesser

Minimaler Biegeradius im Betrieb

10x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

1800 N (405 lbf)

Max. Zugfestigkeit während des Betriebs

540 N (121 lbf)

Druckfestigkeit

440 N/cm

Temperaturbereich für die Installation

0°C bis +60°C

Betriebstemperaturbereich

-20°C bis +70°C

Lagertemperaturbereich

-20°C bis +70°C

Umweltverträglichkeit

Innen-/Außenbereich, Sonnenlichtbeständigkeit, UV-Beständigkeit

Entflammbarkeit/Brandverhalten

OFCP, FT6

NEC/UL-Compliance

OFCP

CEC/C(UL)-Compliance

OFCP

ICEA-Compliance

S-104-696

TIA/EIA-Compliance

ANSI/ICEA S-104-696

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.20 Revisionsdatum: 10-15-2024
