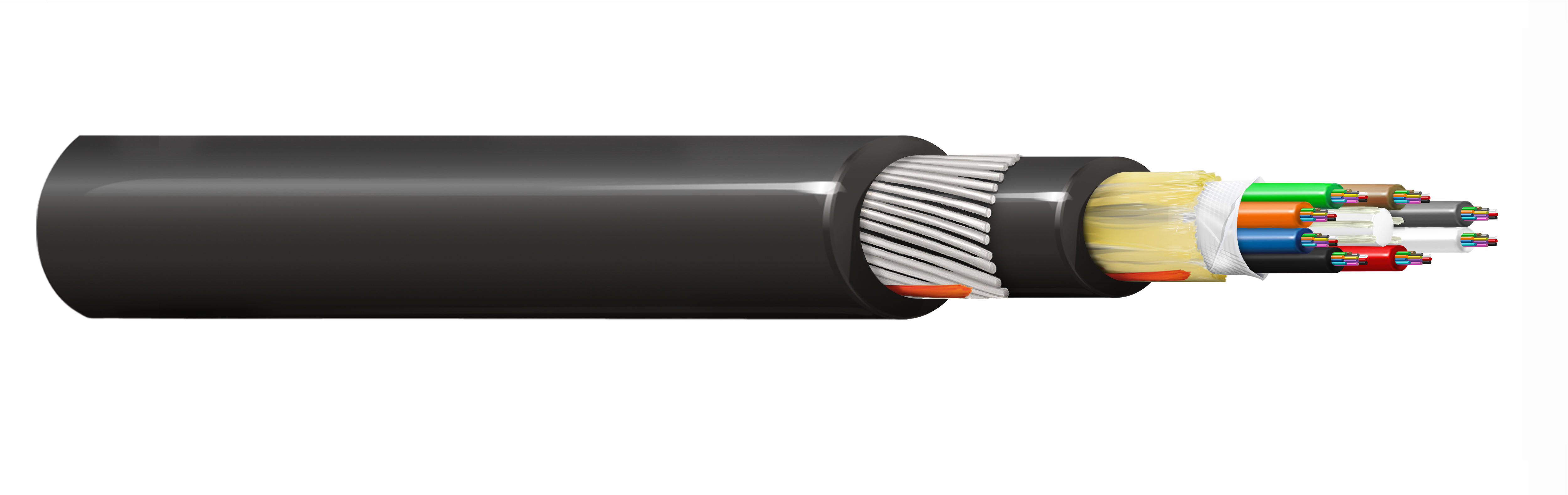

Multi-Bündelader-Glasfaserkabel für den Außenbereich mit trockenem Kern, Aramidfasern als Verstärkungselement, innerer Ummantelung aus Polyethylen, Panzerung aus Stahldraht (vollständiger Nagetierschutz) und äußerer Ummantelung aus Polyethylen. Produktmerkmal: Dieses Kabel hat dank der Stahldrahtpanzerung einen verbesserten Nagetierschutz (vollständiger Nagetierschutz). Bestehend aus 8 Rohren mit einem Durchmesser von 1,9 mm mit 96 Fasern (8t x 12f) SM OS2 G.652.D & G.657.A1.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Für den Außeneinsatz in strukturierten (Daten-)Verkabelungssystemen wie Industrie-Backbone, Campus-Backbone, Gebäude-Backbone (Riser) und/oder Horizontalverkabelung. Für den Außeneinsatz in Netzwerken für Industrie, Telekommunikation, Kabelfernsehen und/oder Rundfunk. Einfache Installation in Kanälen, Tunneln und Gräben und/oder Rohren. Zur Verlegung im Erdreich geeignet.

Faser-Spezifikationen

Fasertyp	OS2
Faserqualität nach ITU-T	G.652D & G.657A1
Faseranzahl	96
Farbcodierung der Faser	TIA-Kodierung (Gxxxxxx.T): Blau, Orange, Grün, Braun, Grau, Weiß, Rot, Schwarz, Gelb, Violett, Pink, Aquamarin

Kabelaufbau

Anzahl aktiver Untergruppen	8
Fasern pro Untergruppe	12
Untergruppe Wasserabweisend	Gelfüllung
Durchmesser Untereinheit	1.9 mm
Farbe der Untergruppe	TIA-Kodierung (Gxxxxxx.T): Blau, Orange, Grün, Braun, Grau, Weiß, Rot, Schwarz
Typ des zentralen Verstärkungselements	GRP
Kabelseele, feuchtigkeitsdicht	Wasserblockierendes Aramidgarn + Band

Spezifikationen der inneren Ummantelung

Material	PE – Polyethylen

Technische Daten Panzer

Panzertyp und Material	SWA – Stahldraht-Panzerung

Spezifikationen der äußeren Ummantelung

Material der Ummantelung	PE – Polyethylen
Nom. Durchmesser	14,7 mm (0,579 Zoll)

Optische Merkmale

Wavelength	1310 nm	1550 nm	1625 nm
Max. Attenuation	0.39 dB/km	0.24 dB/km	0.29 dB/km

Mechanische Kenndaten

Mechanische Tests

Description	Tested Standard	Requirement/Value	According to Family Specification
Cable Min. Bend Radius Installation (Short Term)	IEC 60794-1-21-E6	294 mm	IEC 60794-3-10
Cable Min. Bend Radius Operation (Long Term)	IEC 60794-1-21-E11	294 mm	IEC 60794-3-10
Cable Max. Tensile Strength Installation (Short Term)	IEC 60794-1-21-E1	2700 N (610 lbf)	IEC 60794-3-10
Cable Max. Tensile Strength Operation (Long Term)	IEC 60794-1-21-E1	900 N (200 lbf)	IEC 60794-3-10
Cable Max. Crush Resistance Installation (Short Term)	IEC 60794-1-21-E3	22 kN/m	IEC 60794-3-10
Cable Max. Crush Resistance Operation (Long Term)	IEC 60794-1-21-E3	11 kN/m	IEC 60794-3-10
Cable Impact Resistance	IEC 60794-1-21-E4		IEC 60794-3-10
Cable Torsion Resistance	IEC 60794-1-21-E7	180°, 2 m, 10 cycles	IEC 60794-3-10
