Produktnummer: 73404WS

MachFlex™, 4 C #14 Str BC, PVC Ins, OA TC Brd, PVC Jkt, PVC Jkt, AWM 2587 KLASSE K

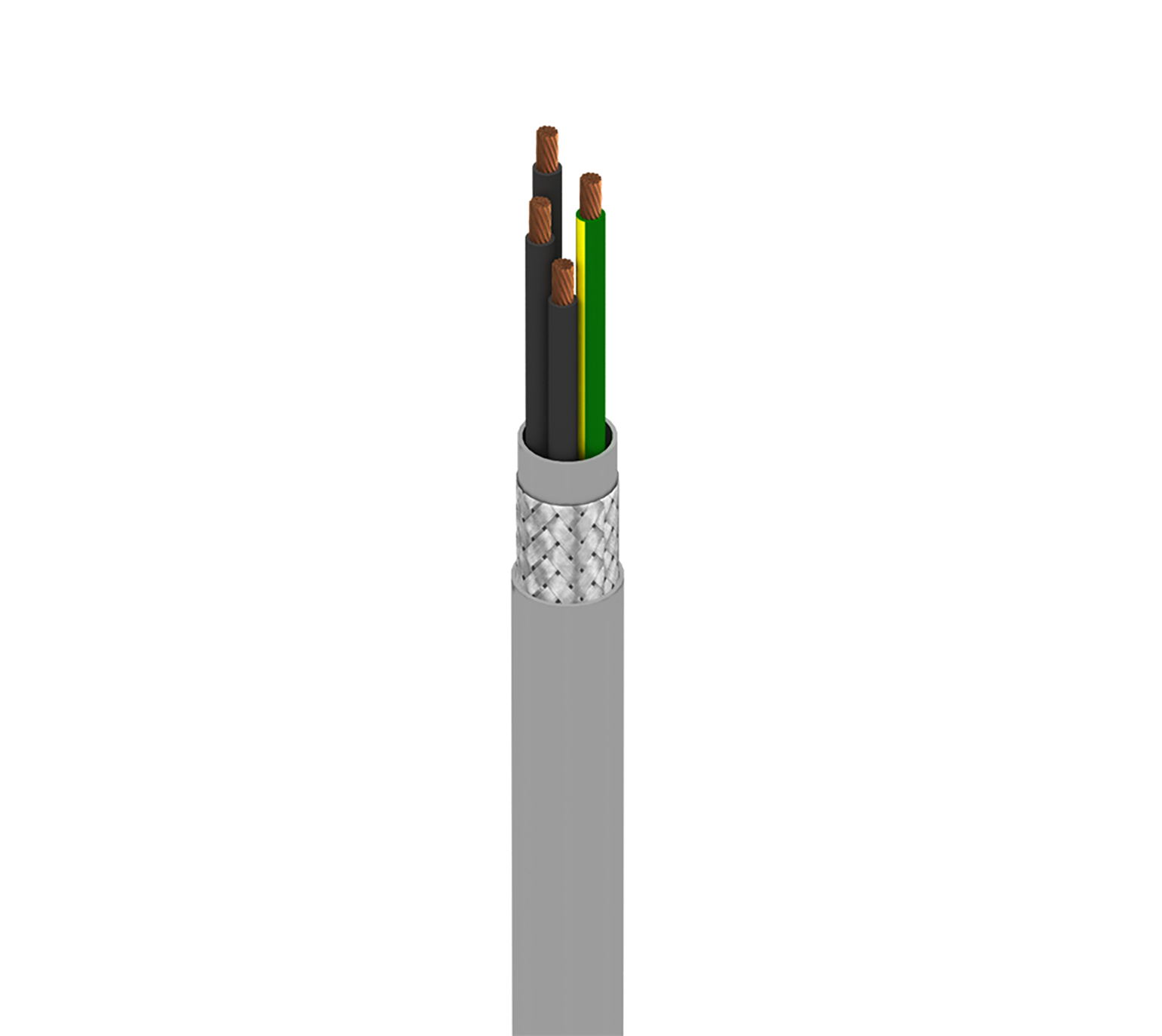

MachFlex™ für mäßige Flexibilität, 4 Leiter 14 AWG (41 x 30) blankes Kupfer, PVC-Isolierung, Gesamtabschirmung aus verzinntem Kupfergeflecht (85 %), PVC-Innenmantel, PVC-Außenmantel, AWM 2587 KLASSE K

  • Verfügbarkeit:
    Amerika
  • Status:
    Aktiv
73404WS
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Robotik, Roboter, Continuous Flex

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 3 14 41x30 BC - Bare Copper
Ground 1 14 41x30 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.022 in (0.56 mm) 0.118 in (3.00 mm) Black and Numbered
Ground PVC - Polyvinyl Chloride 0.022 in (0.56 mm) 0.118 in (3.00 mm) Yellow/Green

Äußere Abschirmung

Shield Type Material Coverage
Braid Tinned Copper (TC) 85%

Innere Ummantelung

Separator Material Nom. Thickness Nom. Diameter
Paper Tape PVC - Polyvinyl Chloride .035 in (0.89 mm) .364 in (9.25 mm)

Äußere Ummantelung

Separator Material Nom. Thickness Nom. Diameter
Paper Tape PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.486 in

Gesamtdurchmesser des Kabels (Nennwert)

0,486 Zoll (12,3 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
Conductor(s) 2.6 Ohm/1000ft 57 pF/ft (190 pF/m) .170 µH/ft (0.558 µH/m) 20 Amps per Conductor at 30ºC
Ground Wire 2.62 Ohm/1000ft (8.60 Ohm/km)

Nom äußere Abschirmung DCR@Cond DCR1-CNV

2,8 Ohm/1000 Fuß (9,2 Ohm/km)

Speisung

UL Voltage Rating
600 V

Temperatur

UL Temperature Operating
90°C -40°C To 90°C (Static), -5°C To 90°C (Flexing)

Biegeradius

Flexing Min.
3.9 in

Maximale Zugspannung

138 lbs (62.6 kg)

Gewicht Kabelgebinde

322 Pfund/1000 Fuß

Umweltverträglichkeit

Ölbeständigkeit

AWM-Compliance

AWM 2587, AWM I/II A/B

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.254 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.254 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung UPC
73404WS 008100 Grau Rolle 612825409526
73404WS 0081000 Grau Rolle 612825409533
73404WS 008500 Grau Rolle 612825409540
