Produktnummer: 73607WS

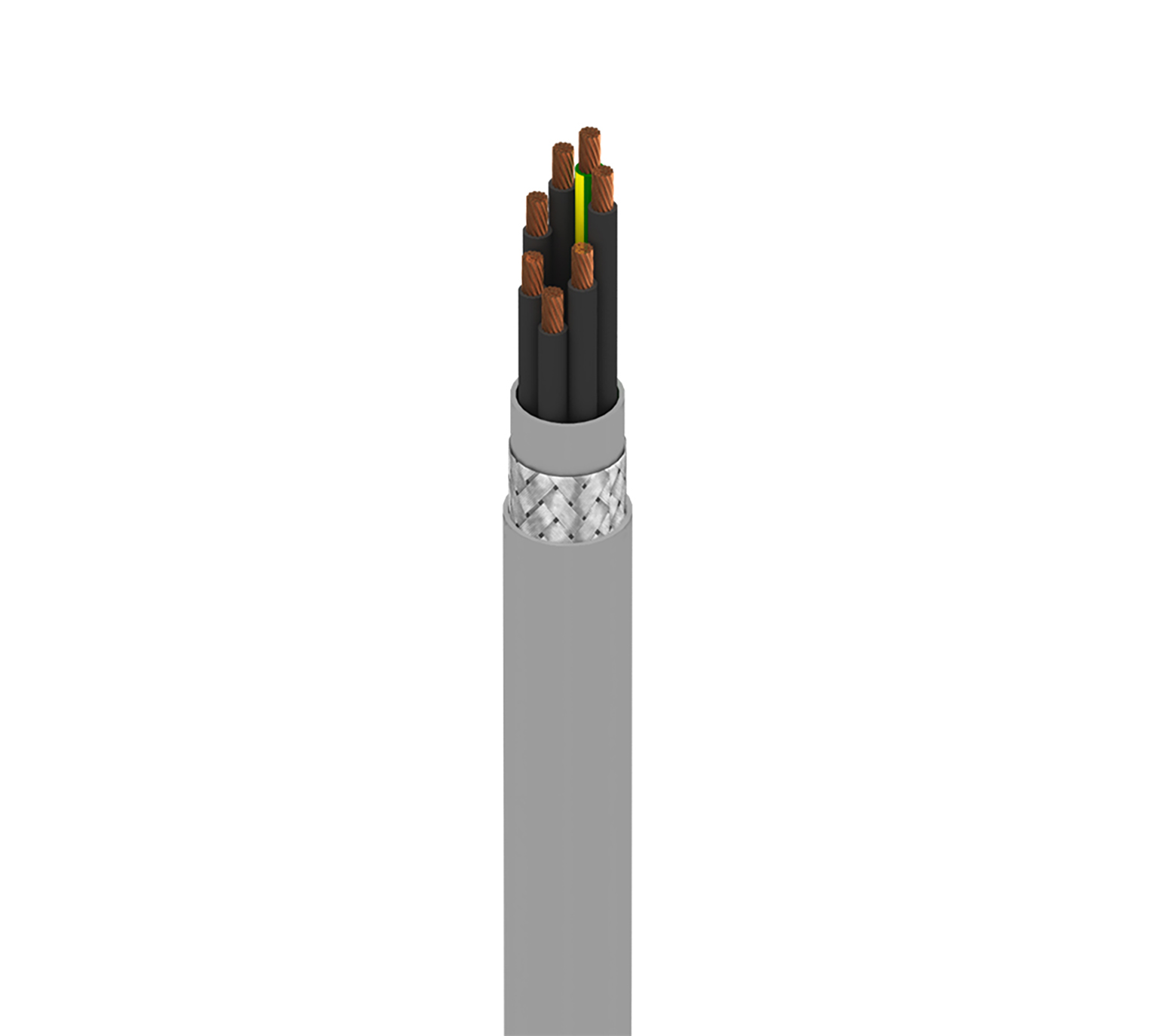

MachFlex™, 7 C #16 Str BC, PVC-Einsätze, PVC-Jacke, AWM 2587 KLASSE K

MachFlex™ für mäßige Flexibilität, 7 Leiter 16AWG (26x30) blankes Kupfer, PVC-Isolierung, PVC-Außenmantel, AWM 2587 KLASSE K

  • Verfügbarkeit:
    Amerika
  • Status:
    Aktiv
73607WS
  • 73607WS
1 von 1

Technische Daten

Expand All

Leiter

Element AWG Stranding Material No. of Conductors
Conductor(s) 16 26x30 BC - Bare Copper 6
Ground 16 26x30 BC - Bare Copper 1

Anzahl der Leiter

7

Isolierung

Element Material Nominal Diameter Nominal Wall Thickness
Conductor(s) PVC - Polyvinyl Chloride 0.104 in 0.022 in
Ground PVC - Polyvinyl Chloride

Farbtafel

Color
Black and Numbered

Innere Ummantelung

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride .380 in .030 in

Äußere Abschirmung

Type Material Coverage [%]
Braid Tinned Copper (TC) 85%

Äußere Ummantelung

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.484 in 0.035 in

Leiter DCR

Nominal Conductor DCR Nominal Outer Shield DCR
4.1 Ohm/1000ft 1.49 Ohm/1000ft

Kapazität

Nom. Capacitance Conductor to Conductor
51 pF/ft

Induktivität

Nominal Inductance
.180 µH/ft

Speisung

UL Voltage Rating
600 V

UL Temperaturbereich

90°C

Betriebstemperaturbereich

-40°C Bis 90°C (Statisch), -5°C Bis 90°C (Beugung)

Ölbeständigkeit

Ja

Anzahl der Biegezyklen

1 Million Zyklen

Gewicht Kabelgebinde

335 lbs/1000ft

Maximal empfohlene Zugspannung

157 lbs

Minimaler kontinuierlicher Biegeradius

3.9 in

Minimaler Biegeradius der Nebenachse

3.9 in

Compliance gemäß UL AWM

AWM 2587

CSA AWM-Compliance

AWM I/II A/B

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2003/11/EC (BFR)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

EU CE-Zeichen

Ja

Eignung – Ölbeständigkeit

Ja

CSA-Entflammbarkeit

FT1

UL-Nennspannung

600 V RMS

Aktualisierung und Überarbeitung

Revisionsnummer: 0.140 Revisionsdatum: 05-31-2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.140 Revisionsdatum: 05-31-2024


Report An Error

Artikelnummer

Artikelnr. Farbe Aufmachung UPC
73607WS 008100 Grau Rolle 612825409915
73607WS 0081000 Grau Rolle 612825409922
73607WS 008500 Grau Rolle 612825409939
73607WS 0085000 Grau Rolle 612825409946
