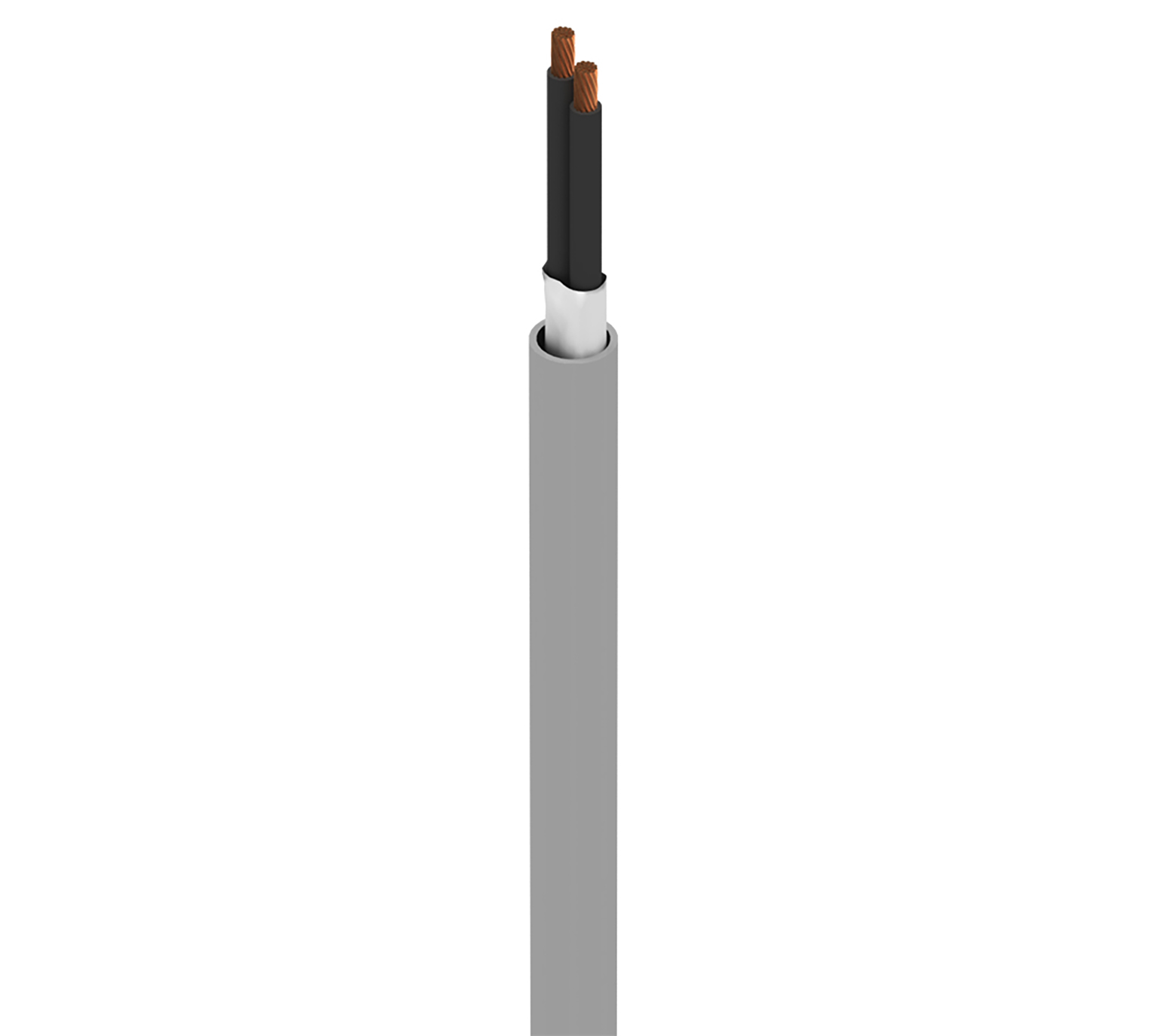

Produktnummer: 73802W

MachFlex™, 2 C #18 Str BC, PVC-Einsätze, PVC-Jacke, AWM 2587 KLASSE K

MachFlex™ für mäßige Flexibilität, 2 Leiter 18 AWG (16 x 30) blankes Kupfer, PVC-Isolierung, PVC-Außenmantel, AWM 2587 Klasse K

  • Verfügbarkeit:
    Amerika
  • Status:
    Aktiv
73802W
  • 73802W
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Robotik, Roboter, Continuous Flex

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 2 18 16x30 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.022 in (0.56 mm) 0.091 in (2.3 mm) Black and Numbered

Äußere Abschirmung

Shield Type Material
No Shield No Shield

Äußere Ummantelung

Separator Material Nom. Thickness Nom. Diameter
Paper Tape PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.258 in

Gesamtdurchmesser des Kabels (Nennwert)

0,258 Zoll (6,55 mm)

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Max. Current
6.7 Ohm/1000ft 31 pF/ft (100 pF/m) 74 Ohm .190 µH/ft (0.623 µH/m) 14 Amps per Conductor at 30ºC

Speisung

UL Voltage Rating Voltage Rating
600 V (AWM 2587) 600 V (CSA AWM I/II A/B)

Temperatur

UL Temperature Operating
90°C -40°C To 90°C (Static), -5°C To 90°C (Flexing)

Biegeradius

Flexing Min.
1.3 in

Maximale Zugspannung

25 lbs (11 kg)

Gewicht Kabelgebinde

66 Pfund/1000 Fuß

Umweltverträglichkeit

Ölbeständigkeit

AWM-Compliance

AWM 2587, AWM I/II A/B

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.256 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.256 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung UPC
73802W 008100 Grau Rolle 612825410003
73802W 0081000 Grau Rolle 612825410010
73802W 008500 Grau Rolle 612825410027
