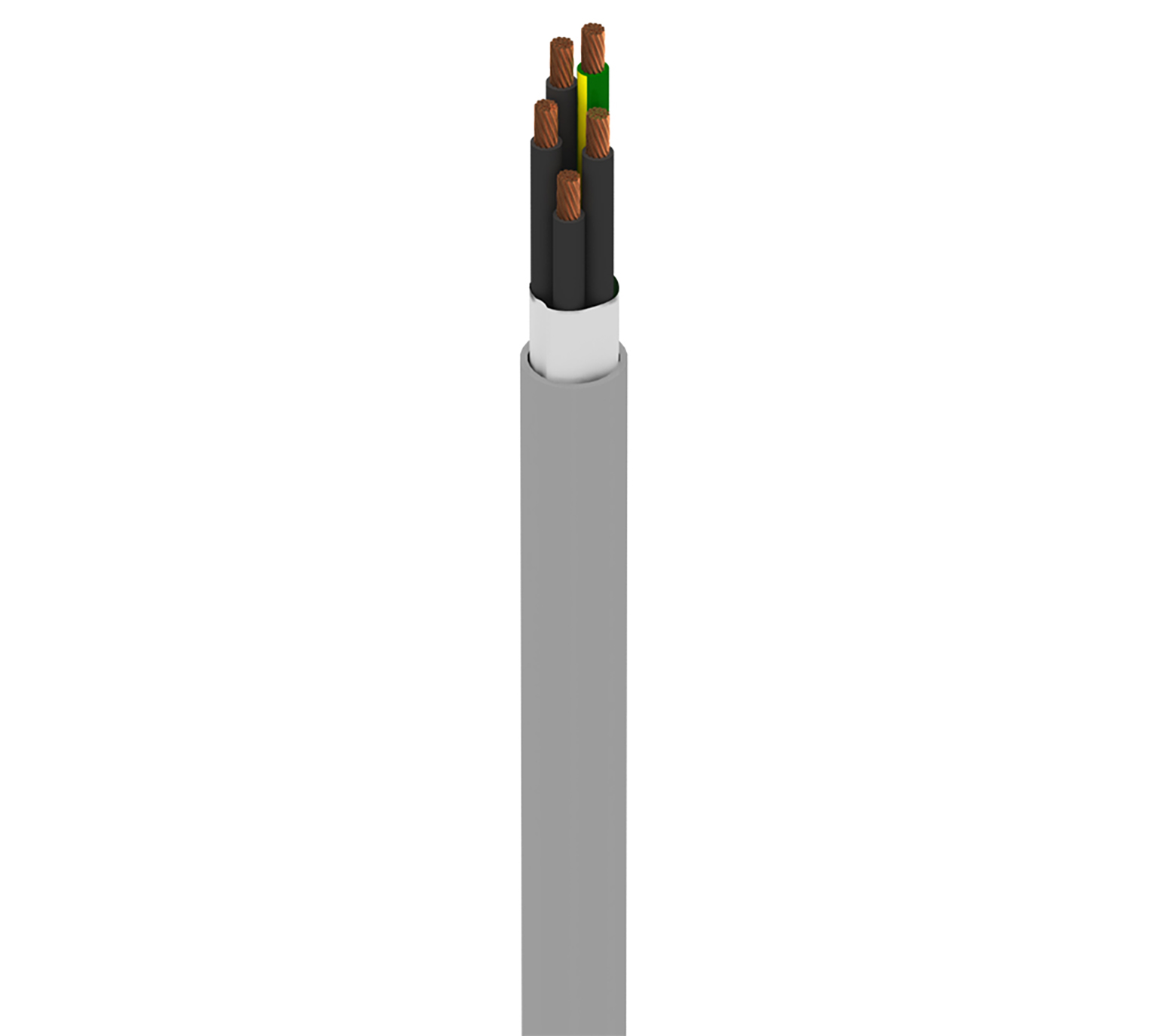

Produktnummer: 73805W

MachFlex™, 5 C #18 Str BC, PVC-Einsätze, PVC-Jacke, AWM 2587 KLASSE K

MachFlex™ für mäßige Flexibilität, 5 Leiter 18 AWG (16 x 30) blankes Kupfer, PVC-Isolierung, PVC-Außenmantel, AWM 2587 Klasse K

  • Verfügbarkeit:
    Amerika
  • Status:
    Aktiv
73805W
  • 73805W
1 von 1

Technische Daten

Expand All

Leiter

Element AWG Stranding Material No. of Conductors
Conductor(s) 18 16x30 BC - Bare Copper 4
Ground 18 16x30 BC - Bare Copper 1

Anzahl der Leiter

5

Isolierung

Element Material Nominal Diameter Nominal Wall Thickness
Conductor(s) PVC - Polyvinyl Chloride 0.091 in 0.022 in
Ground PVC - Polyvinyl Chloride

Farbtafel

Color
Black and Numbered

Äußere Abschirmung

Type Material
No Shield No Shield

Äußere Ummantelung

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.326 in 0.035 in

Leiter DCR

Nominal Conductor DCR
6.7 Ohm/1000ft

Kapazität

Nom. Capacitance Conductor to Conductor
31 pF/ft

Induktivität

Nominal Inductance
.190 µH/ft

Speisung

UL Voltage Rating
600 V

UL Temperaturbereich

90°C

Betriebstemperaturbereich

-40°C Bis 90°C (Statisch), -5°C Bis 90°C (Beugung)

Ölbeständigkeit

Ja

Anzahl der Biegezyklen

1 Million Zyklen

Gewicht Kabelgebinde

132 lbs/1000ft

Maximal empfohlene Zugspannung

63 lbs

Minimaler kontinuierlicher Biegeradius

1.6 in

Minimaler Biegeradius der Nebenachse

1.6 in

Compliance gemäß UL AWM

AWM 2587

CSA AWM-Compliance

AWM I/II A/B

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2003/11/EC (BFR)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

EU CE-Zeichen

Ja

Eignung – Ölbeständigkeit

Ja

CSA-Entflammbarkeit

FT1

UL-Nennspannung

600 V RMS

Aktualisierung und Überarbeitung

Revisionsnummer: 0.139 Revisionsdatum: 05-31-2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.139 Revisionsdatum: 05-31-2024


Report An Error

Artikelnummer

Artikelnr. Farbe Aufmachung UPC
73805W 008100 Grau Rolle 612825410140
73805W 0081000 Grau Rolle 612825410157
73805W 008500 Grau Rolle 612825410164
