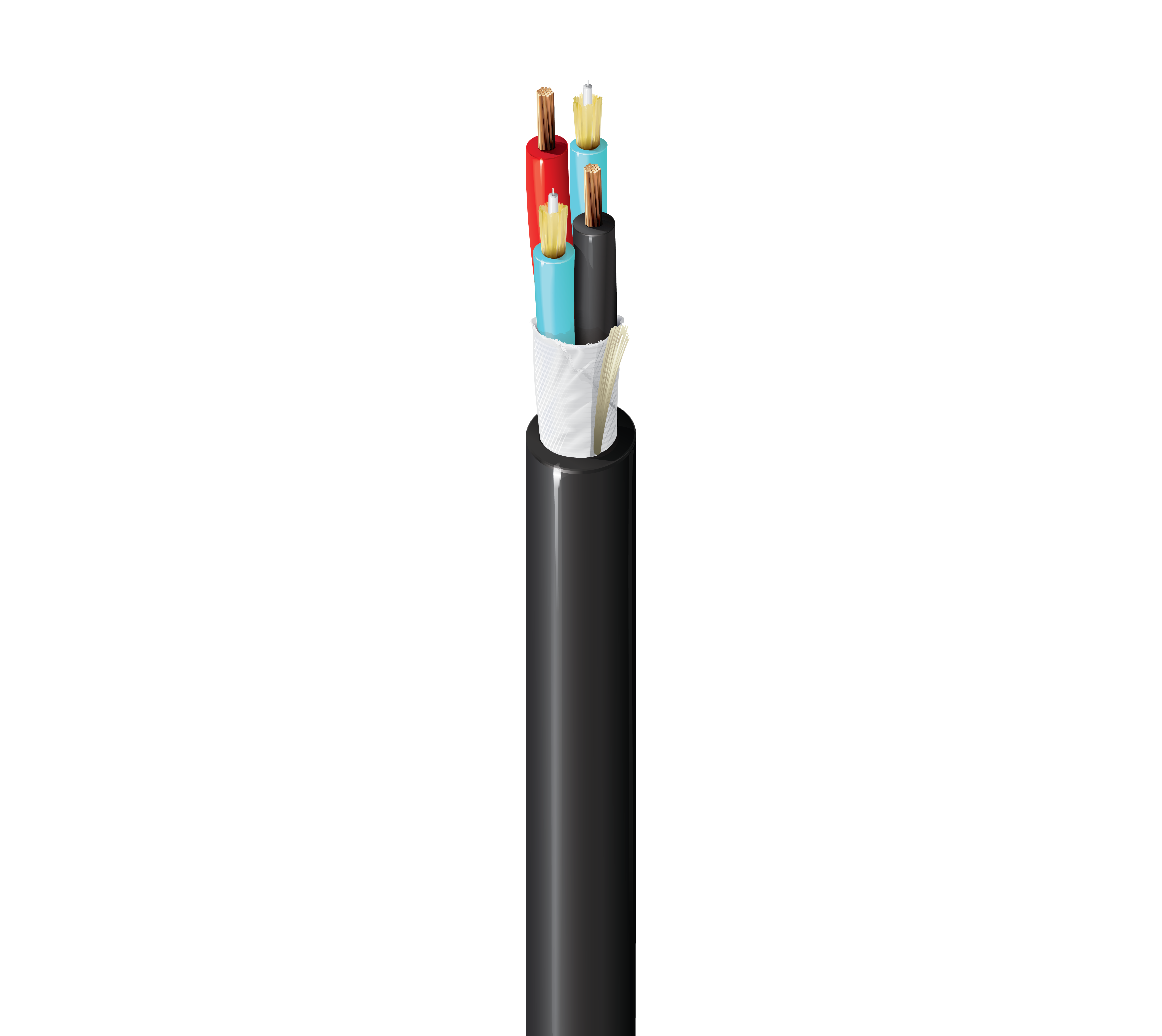

Artikelnummer: HD3B0020218PC
Hybrides Kupfer-Glasfaserkabel für den Innen-/Außenbereich, OM3, 2 Breakout-Fasern, #18-2c, CMP-OF
FX HYBRID INNEN-/AUSSENBEREICH, OM3, BREAKOUT 3,0 MM, 2 FASERN, 02 x 18 AWG, CMP-OF, 3,0 MM SUB (1F X 900 UM), SCHWARZE UMMANTELUNG
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Verteilte Antennensysteme (DAS), Passives optisches Netzwerk (PON), Wireless Access Points (WAP), Sicherheit (Kameras) |
|---|
Faser-Spezifikationen
|
Fasertyp |
OM3 |
|---|---|
|
Faserkerndurchmesser |
50/125 µm |
|
Puffermaterial |
PVC – Polyvinylchlorid |
|
Pufferdurchmesser |
900 µm |
|
Faseranzahl |
2 |
|
Farbcodierung der Faser |
TIA-598-D |
Faseraufbau
|
Entlastungselemente Untereinheit |
Wasserabweisende Aramidgarne |
|---|---|
|
Fasern pro Untergruppe |
1 |
|
Nennwert Ummantelungsdurchmesser |
0,118 Zoll (3,0 mm) |
|
Leitungsfarbe |
Aquamarin |
Technische Daten der Leiter
|
AWG Größe |
18 |
|---|---|
|
Strängeanzahl |
19x30 |
|
Leitertyp |
TC – Verzinntes Kupfer |
|
Leiteranzahl |
2 |
|
Isolierungsmaterial |
PVC |
|
Nenndurchmesser der Isolierung |
0,072 Zoll (1,8 mm) |
Spezifikationen der äußeren Ummantelung
|
Material der Ummantelung |
PVC – Polyvinylchlorid |
|---|---|
|
Nennwert Durchmesser |
0,339 Zoll (8,7 mm) |
|
Farbe |
Schwarz |
|
Anzahl der Ripcords |
1 |
Optische Merkmale
| Wellenlänge | 850 nm | 1300 nm |
|---|---|---|
| Max. Dämpfung | 3,0 dB/km | 1,0 dB/km |
| 1 Gigabit Ethernet-Leistung | 1000 m | 550 m |
| 10 Gigabit Ethernet-Leistung | 300 m | -- |
| Min. Effektive Modal-Bandbreite (EMB) | 2000 MHz*km | -- |
| Min. OFL-Bandbreite (OFL = Overfilled Launch) | 1500 MHz*km | 500 MHz*km |
Mechanische Kenndaten
|
Min. Biegeradius bei Installation |
15x Kabel AD |
|---|---|
|
Min. Biegeradius im Betrieb |
10x Kabel AD |
|
Max. Zugfestigkeit während der Installation |
1335 N (300 lbf) |
|
Max. Zugfestigkeit während des Betriebs |
400 N (90 lbf) |
|
Druckfestigkeit |
220 N/cm |
|
Gewicht Kabelgebinde |
52 lbs/kft (78 kg/km) |
Temperaturbereich
|
Temperaturbereich für die Installation |
0 °C bis +60 °C |
|---|---|
|
Betriebstemperaturbereich |
-40 °C bis +70 °C |
|
Lagertemperaturbereich |
-40 °C bis +70 °C |
Standards und Compliance
|
Umweltverträglichkeit |
Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung |
|---|---|
|
Nachhaltigkeit |
CA Prop 65 |
|
NEC/UL-Compliance |
CMP-OF |
|
ICEA-Compliance |
S-120-742 |
|
TIA/EIA-Compliance |
ICEA S-120-742 |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.52 Revisionsdatum: 15.02.2024 |
|---|
