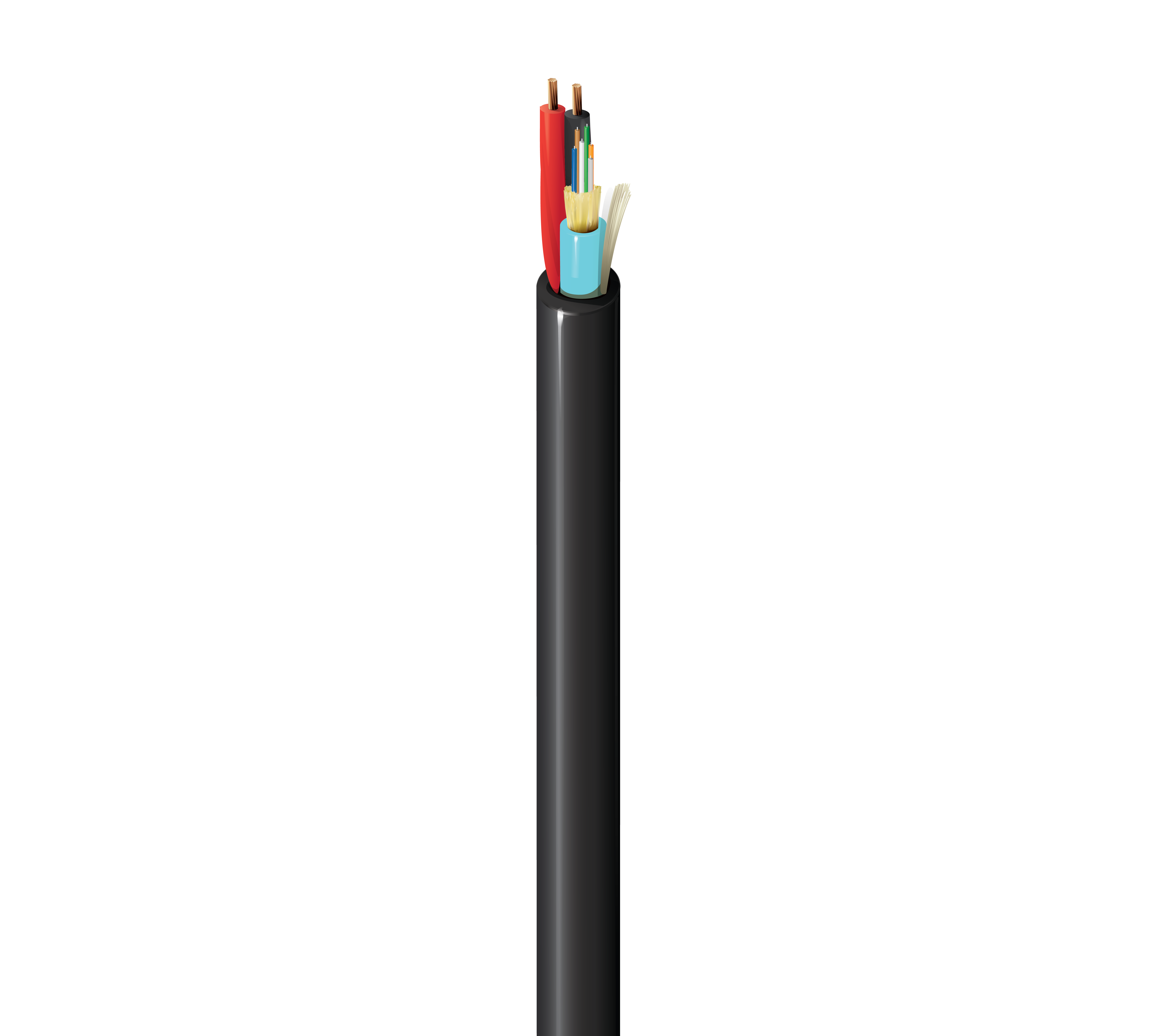

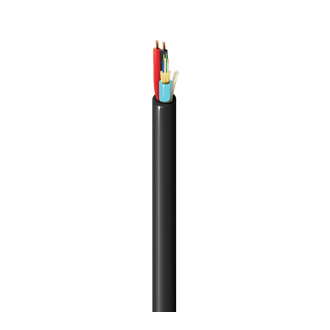

HD3D0060212RJ

Hybrides Kupfer-Glasfaserkabel für den Innen-/Außenbereich, OM3, 6 Verteilungsfasern, Nr. 12-2c, CL3R-OF

…
FX HYBRID INNENBEREICH/AUSSENBEREICH, OM3, VERTEILUNG, 6 FASERN, 02 x 12 AWG, CL3R-OF, 4,5 MM SUB X 900 UM, SCHWARZE UMMANTELUNG
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Verteilte Antennensysteme (DAS), Passives optisches Netzwerk (PON), Wireless Access Points (WAP), Sicherheit (Kameras)

Faser-Spezifikationen

Fasertyp

OM3

Faserkerndurchmesser

50/125 µm

Puffermaterial

PVC – Polyvinylchlorid

Pufferdurchmesser

900 µm

Faseranzahl

6

Farbcodierung der Faser

TIA-598-D

Faseraufbau

Entlastungselemente Untereinheit

Wasserabweisende Aramidgarne

Fasern pro Untergruppe

6

Nennwert Ummantelungsdurchmesser

0,180 Zoll (4,6 mm)

Leitungsfarbe

Aquamarin
Technische Daten der Leiter

AWG Größe

12

Strängeanzahl

19x25

Leitertyp

TC – Verzinntes Kupfer

Leiteranzahl

2

Isolierungsmaterial

PVC

Nenndurchmesser der Isolierung

0,118 Zoll (3,0 mm)

Spezifikationen der äußeren Ummantelung

Material der Ummantelung

PVC – Polyvinylchlorid

Nennwert Durchmesser

0,411 Zoll (10,5 mm)

Farbe

Schwarz

Anzahl der Ripcords

1

Optische Merkmale
Wellenlänge 850 nm 1300 nm
Max. Dämpfung 3,0 dB/km 1,0 dB/km
1 Gigabit Ethernet-Leistung 1000 m 550 m
10 Gigabit Ethernet-Leistung 300 m --
Min. Effektive Modal-Bandbreite (EMB) 2000 MHz*km --
Min. OFL-Bandbreite (OFL = Overfilled Launch) 1500 MHz*km 500 MHz*km
Mechanische Kenndaten

Min. Biegeradius bei Installation

15x Kabel AD

Min. Biegeradius im Betrieb

10x Kabel AD

Max. Zugfestigkeit während der Installation

1335 N (300 lbf)

Max. Zugfestigkeit während des Betriebs

400 N (90 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

108 lbs/kft (161 kg/km)

Temperaturbereich

Temperaturbereich für die Installation

-10 °C bis +60 °C

Betriebstemperaturbereich

-40 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Standards und Compliance

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Nachhaltigkeit

CA Prop 65

NEC/UL-Compliance

CL3R-OF

ICEA-Compliance

S-120-742

TIA/EIA-Compliance

ICEA S-120-742

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.48 Revisionsdatum: 27.11.2023
