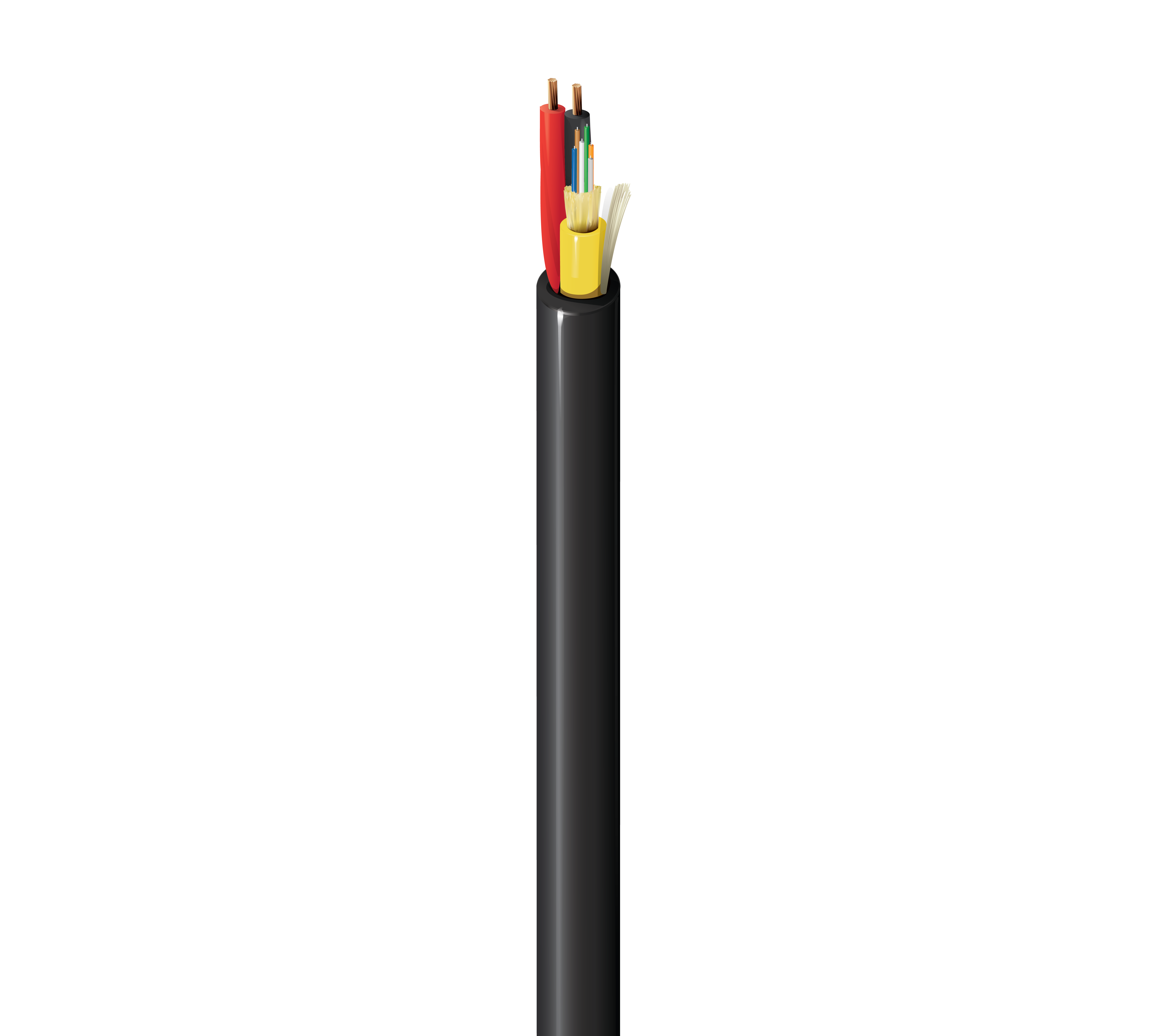

HDSD0060220PJ

Hybrides Kupfer-Glasfaserkabel für den Innen-/Außenbereich, OS2, 6 Verteilungsfasern, Nr. 20-2c, CMP-OF

…
FX HYBRID INNENBEREICH/AUSSENBEREICH, OS2, VERTEILUNG, 6 FASERN, 02 x 20 AWG, CMP-OF, 4,5 MM SUB X 900 UM, SCHWARZE UMMANTELUNG
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten
Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Verteilte Antennensysteme (DAS), Passives optisches Netzwerk (PON), Wireless Access Points (WAP), Sicherheit (Kameras)

Faser-Spezifikationen

Fasertyp

OS2

Faserkerndurchmesser

8,2/125 µm

Puffermaterial

PVC – Polyvinylchlorid

Pufferdurchmesser

900 µm

Faseranzahl

6

Farbcodierung der Faser

TIA-598-D

Faseraufbau

Entlastungselemente Untereinheit

Wasserabweisende Aramidgarne

Fasern pro Untergruppe

6

Nennwert Ummantelungsdurchmesser

0,180 Zoll (4,6 mm)

Leitungsfarbe

Gelb
Technische Daten der Leiter

AWG Größe

20

Strängeanzahl

19x32

Leitertyp

TC – Verzinntes Kupfer

Leiteranzahl

2

Isolierungsmaterial

PVC

Nenndurchmesser der Isolierung

0,052 Zoll (1,3 mm)

Spezifikationen der äußeren Ummantelung

Material der Ummantelung

PVC – Polyvinylchlorid

Nennwert Durchmesser

0,347 Zoll (8,9 mm)

Farbe

Schwarz

Anzahl der Ripcords

1

Optische Merkmale
Wellenlänge 1310 nm 1550 nm
Max. Dämpfung 0,50 dB/km 0,50 dB/km
Felddurchmesser 9,2 µm 10,4 µm
1 Gigabit Ethernet-Leistung 5000 m --
10 Gigabit Ethernet-Leistung 10.000 m 40.000 m
Mechanische Kenndaten

Min. Biegeradius bei Installation

15x Kabel AD

Min. Biegeradius im Betrieb

10x Kabel AD

Max. Zugfestigkeit während der Installation

1335 N (300 lbf)

Max. Zugfestigkeit während des Betriebs

400 N (90 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

46 lbs/kft (69 kg/km)

Temperaturbereich

Temperaturbereich für die Installation

0 °C bis +60 °C

Betriebstemperaturbereich

-40 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Standards und Compliance

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Nachhaltigkeit

CA Prop 65

NEC/UL-Compliance

CMP-OF

ICEA-Compliance

S-120-742

TIA/EIA-Compliance

ICEA S-120-742

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.46 Revisionsdatum: 08.04.2022
