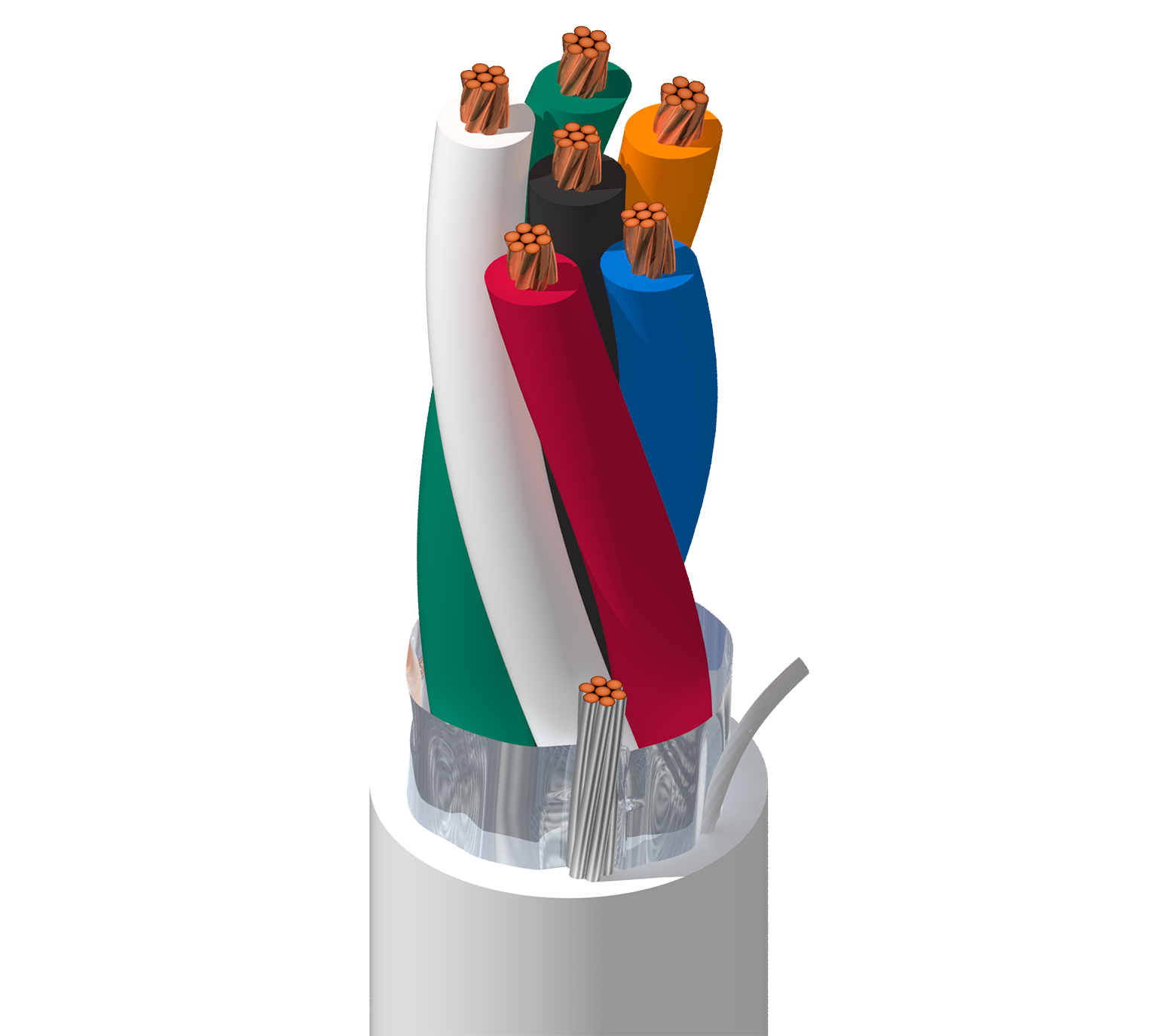

Sicherheit & Handelsübliches Audiokabel, 6 verdrillte 14 AWG-Litzenleiter aus blankem Kupfer mit Polypropylen-Isolierung, Beldfoil®-Abschirmung, LSZH-Ummantelung mit Aufreißfaden, CPR Eca

Verfügbarkeit:

Global
Status:

Fähigkeit

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Sicherheitssystem, Gegensprechanlage/PA, Audio/Lautsprecher, Leistungsbegrenzte Steuerung, Laute Umgebung

Konstruktionsmerkmale

Leiter

No. of Elements	Size	Stranding	Material
6	14	19x27	BC - Bare Copper

Isolierung

Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
PP - Polypropylene	0.28 mm (0.011 in)	2.34 mm (0.0921 in)	Black, Red, White, Green, Brown, Blue

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.5 mm (0.020 in)	8.2 mm (0.32 in)	Yes

Äußere Ummantelung1 Anmerkungen zur Tabelle	Ripcord unter der Ummantelung
Gesamtdurchmesser des Kabels (Nennwert)	8,2 mm (0,32 Zoll)

Elektrische Kenndaten

Elektrik

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Max. Current
8.3 Ohm/km (2.5 Ohm/1000ft)	160 pF/m (49 pF/ft)	290 pF/m (88 pF/ft)	3.5 Amps per Conductor

Speisung

Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

Operating	Installation	Storage
-20°C To +70°C	-20°C To +70°C	-30°C To +70°C

Biegeradius

Installation Min.
82 mm (3.2 in)

Maximale Zugspannung	600 N (130 lbf)

Standards und Compliance

Umweltverträglichkeit	Innenbereich – Euroklasse Eca, Innenbereich, Nicht-halogeniert
Entflammbarkeit/Brandverhalten	IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca
CENELEC-Compliance	EN 50290-2-20
Europäische Halogenfreie Standards	IEC 62821-1 Halogenfrei-Konformität = Ja, IEC 60754-1 - Halogenmenge = Null, IEC 60754-2 - Menge an Halogensäuregasen - Max. Leitfähigkeit = 2,5 S/mm, IEC 60754-2 - Menge an Halogensäuregasen - Min. pH-Wert = 4,3, IEC 61034-2 - Rauchdichte Min. Transmission = 60 % µ
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung

Produkthinweise

Anmerkungen	Hierbei handelt es sich um eine vorläufige technische Konstruktionsspezifikation (TDS). Die Mindestliefermenge für die erste Bestellung beträgt 3 km. Dieses Produkt hat die Standardfarbe Grau und die Standard-Aufhängung 305 m. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung wird der Produktionsvorlaufzeit von 4204FE ähneln. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.

Anmerkungen

Hierbei handelt es sich um eine vorläufige technische Konstruktionsspezifikation (TDS). Die Mindestliefermenge für die erste Bestellung beträgt 3 km. Dieses Produkt hat die Standardfarbe Grau und die Standard-Aufhängung 305 m. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung wird der Produktionsvorlaufzeit von 4204FE ähneln. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.
