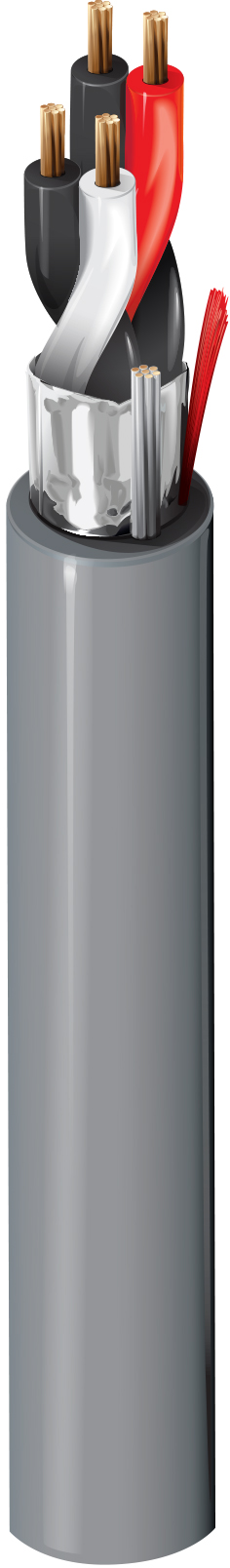

Sicherheit & Handelsübliches Audiokabel, 2–20 AWG verseilte blanke Kupferpaare mit raucharmer und halogenfreier Isolierung, Beldfoil®-Abschirmung, LSZH-Ummantelung mit Aufreißfaden, CPR B2ca

Verfügbarkeit:

Global
Status:

Fähigkeit

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Intercom-/PA-Systeme, Sound-/Audiosysteme, Steuerungssysteme

Physikalische Merkmale (allgemein)

Leiter

AWG	Stranding	Material	No. of Pairs
20	7x28	BC - Bare Copper	2

Anzahl der Leiter	4
Gesamtanzahl der Paare	2

Isolierung

Material	Nominal Diameter	Diameter +/- Tolerance
LSZH - Low Smoke Zero Halogen (Flame Retardant)	1.60 mm	0.05 mm

Farbtafel

Number	Color
Pair 1	Black & Red
Pair 2	Black & White

Äußere Abschirmung

Type	Material	Material Trade Name	Coverage [%]	Drainwire Material	Drainwire AWG
Tape	Bi-Laminate (Alum+Poly)	Beldfoil®	100%	TC - Tinned Copper	AWG24/7

Äußere Ummantelung

Material	Nominal Diameter	Nominal Wall Thickness	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	7.2 mm	0.9 mm	Yes

Äußere Ummantelung1 Anmerkungen zur Tabelle	Ripcord unter der Ummantelung

Konstruktion und Abmessungen

Verkabelung

Description
2 pairs twisted

Elektrische Kenndaten

Leiter DCR

Nominal Conductor DCR	Nominal Outer Shield DCR
34 Ohm/km	36 Ohm/km

Kapazität

Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Other Conductor to Shield
95 pF/m	170 pF/m

Bemessungsstrom

Max. Recommended Current [A]
3 Amps per Conductor

Speisung

Voltage Rating [V]
300 V

Temperaturbereich

Temperaturbereich für die Installation	-20°C Bis +70°C
Lagertemperaturbereich	-30 °C bis +70 °C
Betriebstemperaturbereich	-20°C Bis +70°C

Mechanische Kenndaten

Maximal empfohlene Zugspannung	180 N
Minimaler Biegeradius bei der Installation	72 mm
Min. Einstellungsradius	36 mm

Standards

CPR-Euroklasse	B2ca-s1,d1,a1

Anwendbare Umwelt- und andere Programme

Umgebung	Innenbereich - Euroklasse B2ca

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß IEC	IEC 60332-1-2
IEC 60754-1 – Halogenmenge	Null
IEC 60754-2 – Halogensäuregasmenge – maximale Leitfähigkeit	2.5 µS/mm
IEC 60754-2 – Halogensäuregasmenge – Mindest-pH-Wert	4.3
IEC 61034-2 – Rauchdichte min. Durchlässigkeit	60%

Produkthinweise

Anmerkungen	Hierbei handelt es sich um eine vorläufige technische Konstruktionsspezifikation (TDS). Die Mindestliefermenge für die erste Bestellung beträgt 3 km. Dieses Produkt hat die Standardfarbe Grau und die Standard-Aufhängung 305 m. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung wird der Produktionsvorlaufzeit von 4341FLW ähneln. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.

Anmerkungen

Hierbei handelt es sich um eine vorläufige technische Konstruktionsspezifikation (TDS). Die Mindestliefermenge für die erste Bestellung beträgt 3 km. Dieses Produkt hat die Standardfarbe Grau und die Standard-Aufhängung 305 m. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung wird der Produktionsvorlaufzeit von 4341FLW ähneln. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.
