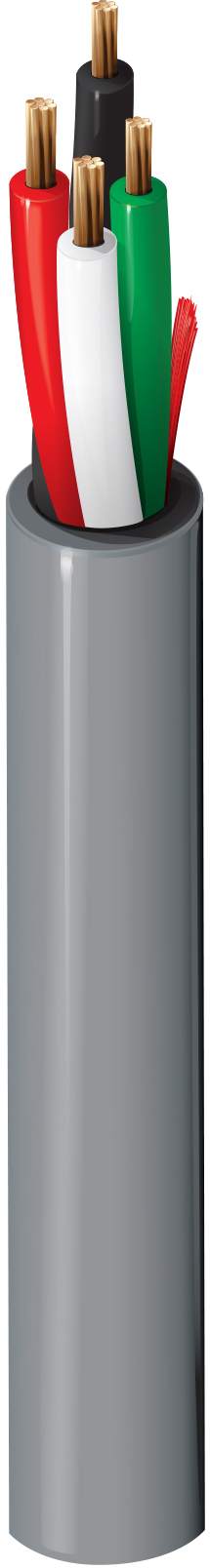

Sicherheit & Handelsübliches Audiokabel, 4–22 AWG, blanke Kupferlitzenleiter mit raucharmer und halogenfreier Isolierung und LSZH-Ummantelung mit Aufreißfaden, CPR Cca

Verfügbarkeit:

Global
Status:

Fähigkeit

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Sicherheitssystem, Gegensprechanlage/PA, Audio/Lautsprecher, leistungsbegrenzte Steuerungen

Physikalische Merkmale (allgemein)

Leiter

AWG	Stranding	Material	Nominal Diameter	No. of Conductors
22	7x30	BC - Bare Copper	0.75 mm	4

Anzahl der Leiter	4

Isolierung

Type	Material	Nominal Diameter	Nominal Wall Thickness
Insulation	LSZH - Low Smoke Zero Halogen (Flame Retardant)	1.45 mm	0.35 mm

Farbtafel

Number	Color
Wire 1	Black
Wire 2	Red
Wire 3	White
Wire 4	Green

Äußere Abschirmung

Coverage [%]	Drainwire Material	Drainwire AWG
100%	TC - Tinned Copper	AWG24/7

Äußere Ummantelung

Material	Nominal Diameter	Nominal Wall Thickness
LSZH - Low Smoke Zero Halogen (Flame Retardant)	5.7 mm	1.1 mm

Konstruktion und Abmessungen

Verkabelung

Description
4 wires twisted

Elektrische Kenndaten

Leiter DCR

Nominal Conductor DCR
54 Ohm/km

Kapazität

Nom. Capacitance Conductor to Conductor
70 pF/m

Bemessungsstrom

Max. Recommended Current [A]
2.2 Amps per Conductor

Speisung

Voltage Rating [V]
300 V

Temperaturbereich

Temperaturbereich für die Installation	-20°C Bis +70°C
Lagertemperaturbereich	-30°C Bis +70°C
Betriebstemperaturbereich	-20°C Bis +70°C

Mechanische Kenndaten

Maximal empfohlene Zugspannung	80 N
Minimaler Biegeradius bei der Installation	57 mm
Min. Einstellungsradius	34 mm

Standards

CPR-Euroklasse	Cca-s1a,d1,a1

Anwendbare Umwelt- und andere Programme

Umgebung	Innenbereich – Euroklasse Cca
EU CE-Zeichen	Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß IEC	IEC 60332-1-2
IEC 60754-1 – Halogenmenge	Null
IEC 60754-2 – Halogensäuregasmenge – maximale Leitfähigkeit	2.5 µS/mm
IEC 60754-2 – Halogensäuregasmenge – Mindest-pH-Wert	4.3
IEC 61034-2 – Rauchdichte min. Durchlässigkeit	80%

Produkthinweise

Anmerkungen	Hierbei handelt es sich um eine vorläufige technische Konstruktionsspezifikation (TDS). Die Mindestliefermenge für die erste Bestellung beträgt 3 km. Dieses Produkt hat die Standardfarbe Grau und die Standard-Aufhängung 305 m. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung wird der Produktionsvorlaufzeit von 4502FE. ähneln. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.

Anmerkungen

Hierbei handelt es sich um eine vorläufige technische Konstruktionsspezifikation (TDS). Die Mindestliefermenge für die erste Bestellung beträgt 3 km. Dieses Produkt hat die Standardfarbe Grau und die Standard-Aufhängung 305 m. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung wird der Produktionsvorlaufzeit von 4502FE. ähneln. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.
