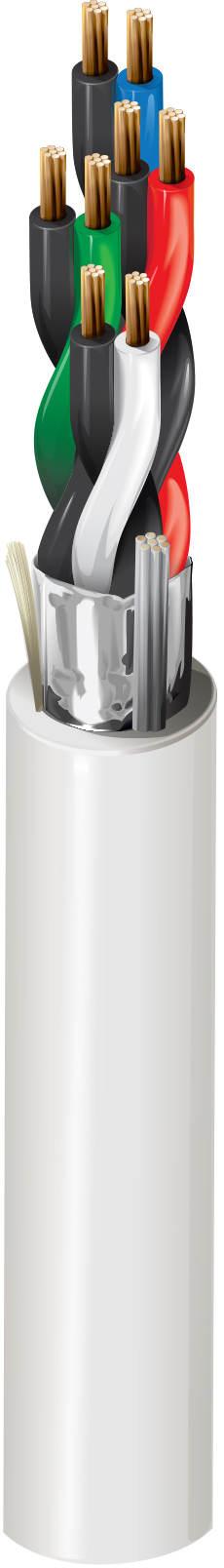

Produktnummer: 4543FE

Sicherheit & Ton, #22-4pr, BC, Geschirmt, LSZH

Sicherheit & Tonkabel, Riser-CMR, 4–22 AWG, verseilte blanke Kupferpaare mit Polyolefin-Isolierung, Beldfoil®-Abschirmung und LSZH-Ummantelung mit Aufreißfaden

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
4543FE
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Sicherheitssystem, Gegensprechanlage/PA, Audio/Lautsprecher, leistungsbegrenzte Steuerungen

Lebenszyklus

Aktiv – Produkt ist verfügbar

Leiter

No. of Elements Size Stranding Material
4 22 AWG 7x30 BC - Bare Copper

Isolierung

Material Nom. Thickness Nom. Insulation Diameter Color Code
PP - Polypropylene 0.2 mm (0.0079 in) 1.07 mm (0.0421 in) Black & Red, Black & White, Black & Green, Black & Blue

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.5 mm (0.020 in) 5.8 mm (0.23 in) Yes

Äußere Ummantelung1 Anmerkungen zur Tabelle

Ripcord unter der Ummantelung

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
54 Ohm/km (16 Ohm/1000ft) 105 pF/m (32.0 pF/ft) 180 pF/m (55 pF/ft) 2 A

Nom Äußerer Schutz DCR

42 Ohm/km (13 Ohm/1000 Fuß)

Temperatur

Operating Installation Storage
-20°C To +70°C -20°C To +70°C -30°C to +70°C

Biegeradius

Stationary Min. Installation Min.
29 mm (1.1 in) 58 mm (2.3 in)

Maximale Zugspannung

200 N (45 lbf)

Umweltverträglichkeit

Innenbereich – Euroklasse Eca, Innenbereich, Nicht-halogeniert

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

CENELEC-Compliance

EN 50290-2-20

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.105 Revisionsdatum: 11-28-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.105 Revisionsdatum: 11-28-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
4543FE.00500 Grau Rolle 500 m 8719605181190
