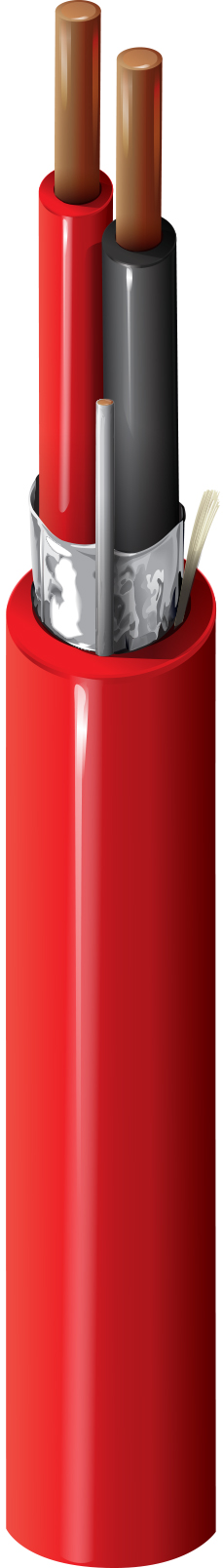

Produktnummer: 5120FL

Feueralarm, #14-2c BC, geschirmt, FPLR

Brandmeldekabel, Riser-FPLR, 2-14 AWG massive blanke Kupferleiter mit Polypropylen-Isolierung, komplette Beldfoil-Abschirmung®, PVC-Ummantelung mit Ripcord

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
5120FL
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Feueralarm, Überwachung/Erkennung, Schaltkreise: Audio, Steuerung, Auslösen, Benachrichtigung, laute Umgebung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 2 14 AWG Solid BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PP - Polypropylene 0.010 in (0.25 mm) 0.845 in (21.5 mm) Black, Red

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (Solid) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.209 in (5.31 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,209 Zoll (5,31 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Conductor(s) 2.43 Ohm/1000ft 60 pF/ft (200 pF/m) 108 pF/ft (354 pF/m) 0.15 µH/ft (0.49 µH/m) 25 Amps per conductor @ 30°C

Nom Äußerer Schutz DCR

11,2 Ohm/1000 Fuß (36,7 Ohm/km)

Speisung

UL Voltage Rating
300 V (FPLR)

Temperatur

UL Temperature Operating
75°C -20°C to +75°C

Biegeradius

Stationary Min. Installation Min.
3.075 in (78.11 mm) 3.075 in (78.11 mm)

Maximale Zugspannung

206.6 lbs (93.71 kg)

Gewicht Kabelgebinde

36 Pfund/1000 Fuß

Umweltverträglichkeit

Innen – Riser, innen

Entflammbarkeit/Brandverhalten

UL 1666 Riser, IEEE 1202 FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 760, FPLR

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

California State Fire Marshal

Plenum-Nummer

6120FL

Aktualisierung und Überarbeitung

Revisionsnummer: 0.451 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.451 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
5120FL D151000 Blau 612825156918
5120FL 0021000 Rot 612825156925 C
