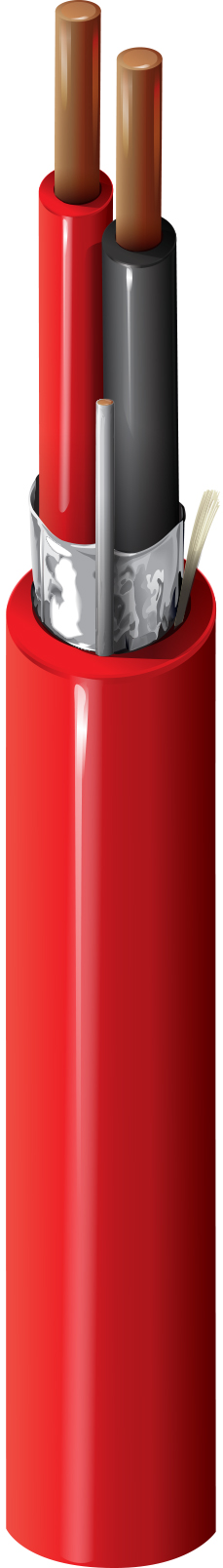

Produktnummer: 6320FL

Feueralarm, #18-2c BC, geschirmt, FPLP

Brandmeldekabel, Plenum-FPLP, 2-18 AWG massive blanke Kupferleiter mit Flamarrest-Isolierung®, Beldfoil-Gesamtabschirmung®, Flamarrest-Ummantelung® mit Ripcord

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
6320FL
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Feueralarm, Überwachung/Erkennung, Schaltkreise: Audio, Steuerung, Auslösen, Benachrichtigung, laute Umgebung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 2 18 AWG Solid BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.010 in (0.25 mm) 0.0605 in (1.54 mm) Black, Red

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (Solid) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.155 in (3.94 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,155 Zoll (3,94 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Conductor(s) 6.4 Ohm/1000ft 65 pF/ft (210 pF/m) 117 pF/ft (384 pF/m) 0.16 µH/ft (0.52 µH/m) 14 Amps per conductor @ 25°C

Nom äußere Abschirmung DCR@Cond DCR1-CNV

16,9 Ohm/1000 Fuß (55,4 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
75°C 0°C to +75°C

Biegeradius

Stationary Min. Installation Min.
2.32 in (58.9 mm) 2.32 in (58.9 mm)

Maximale Zugspannung

44 lbs (20 kg)

Gewicht Kabelgebinde

20 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 760, FPLP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

California State Fire Marshal

Keine Plenum-Nummer

5320FL

Aktualisierung und Überarbeitung

Revisionsnummer: 0.450 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.450 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
6320FL 0101000 Schwarz 612825175735
6320FL D151000 Blau 612825350934
6320FL 0051000 Grün 612825350958
6320FL 0021000 Rot 612825175711 C
6320FL 002C500 Rot
6320FL 002U1000 Rot 612825175704
6320FL 009U1000 Weiß 612825175728
6320FL 0091000 Weiß 612825350965
6320FL 0041000 Gelb 612825350941
