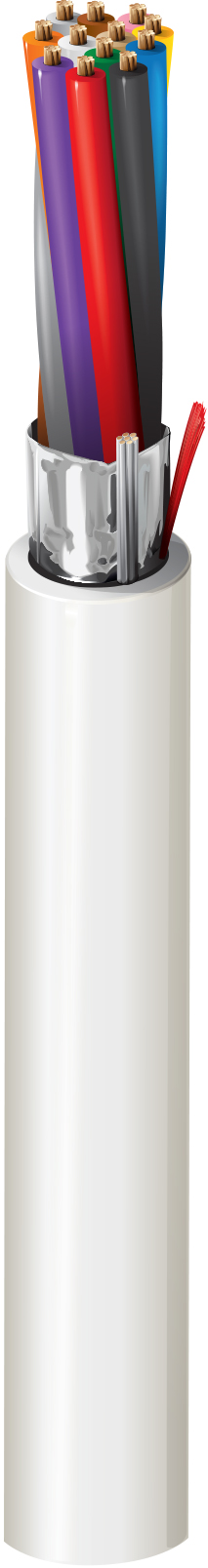

Sicherheit & Kommerzielles Audiokabel, 12–16 AWG, blanke Kupferlitzenleiter mit PP-Isolierung, Beldfoil®-Abschirmung, LSZH-Ummantelung mit Aufreißfaden.

Verfügbarkeit:

Global
Status:

Fähigkeit

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Intercom-/PA-Systeme, Sound-/Audiosysteme, Steuerungssysteme

Physikalische Merkmale (allgemein)

Leiter

AWG	Stranding	Material	Nominal Diameter	No. of Conductors
16	19x29	BC - Bare Copper	1.5 mm	12

Anzahl der Leiter	12

Isolierung

Type	Material	Nominal Diameter	Diameter +/- Tolerance	Nominal Wall Thickness
Insulation	PP - Polypropylene	1.85 mm	0.05 mm	0.2 mm

Farbtafel

Color
Black
Red
White
Green
Brown
Blue
Orange
Yellow
Purple
Gray
Pink
Turqouise

Äußere Abschirmung

Type	Material	Material Trade Name	Coverage [%]	Drainwire Material	Drainwire AWG
Tape	Bi-Laminate (Alum+Poly)	Beldfoil®	100%	TC - Tinned Copper	AWG24/7

Äußere Ummantelung

Material	Nominal Diameter	Nominal Wall Thickness	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	9.0 mm	0.6 mm	Yes

Äußere Ummantelung1 Anmerkungen zur Tabelle	Ripcord unter der Ummantelung

Elektrische Kenndaten

Leiter DCR

Nominal Conductor DCR
13.8 Ohm/km

Kapazität

Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Other Conductor to Shield
105 pF/m	220 pF/m

Bemessungsstrom

Max. Recommended Current [A]
4 Amps per Conductor

Speisung

Voltage Rating [V]
300 V

Temperaturbereich

Temperaturbereich für die Installation	-20°C Bis +70°C
Lagertemperaturbereich	-30°C Bis +70°C
Betriebstemperaturbereich	-20°C Bis +70°C

Mechanische Kenndaten

Maximal empfohlene Zugspannung	800 N
Minimaler Biegeradius bei der Installation	90 mm
Min. Einstellungsradius	45 mm

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß IEC	IEC 60332-1-2
IEC 60754-2 – Halogensäuregasmenge – maximale Leitfähigkeit	10 µS/mm
IEC 60754-2 – Halogensäuregasmenge – Mindest-pH-Wert	4.3
IEC 61034-2 – Rauchdichte min. Durchlässigkeit	60%

Produkthinweise

Anmerkungen	Hierbei handelt es sich um eine vorläufige technische Konstruktionsspezifikation (TDS). Die Mindestliefermenge für die erste Bestellung beträgt 3 km. Dieses Produkt hat die Standardfarbe Grau und die Standard-Aufhängung 305 m. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung wird der Produktionsvorlaufzeit von 4309FLW ähneln. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.

Anmerkungen

Hierbei handelt es sich um eine vorläufige technische Konstruktionsspezifikation (TDS). Die Mindestliefermenge für die erste Bestellung beträgt 3 km. Dieses Produkt hat die Standardfarbe Grau und die Standard-Aufhängung 305 m. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung wird der Produktionsvorlaufzeit von 4309FLW ähneln. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.
