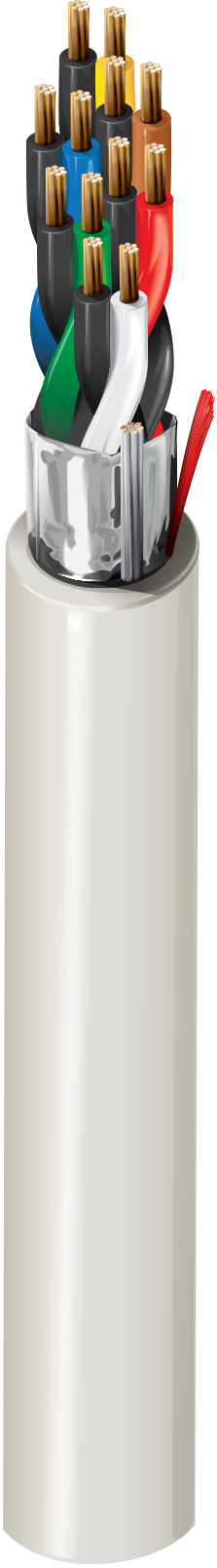

Sicherheit und Audio, 6 Paare 20 AWG BC (blankes Kupfer), LSZH (raucharm und halogenfrei), Geschirmt

Leiter

AWG	Verseilung	Material	Nenndurchmesser	Anzahl der Paare
20	7x28	BC – blankes Kupfer	0,96 mm	6

Anzahl der Leiter	12
Gesamtanzahl der Paare	6

Isolierung

Typ	Material	Nenndurchmesser	Durchmesser +/- Toleranz	Nennwanddicke
Isolierung	PE – Polyethylen	1,27 mm	0,05 mm	0,2 mm

Farbtafel

Nummer	Farbe
Paar 1	Schwarz und Rot
Paar 2	Schwarz und Weiß
Paar 3	Schwarz und Grün
Paar 4	Schwarz und Blau
Paar 5	Schwarz und Gelb
Paar 6	Schwarz und Braun

Äußere Abschirmung

Typ	Material	Material-Handelsbezeichnung	Abdeckung [%]	Foliendicke	Beidrahtmaterial	Beidraht AWG
Band	Bi-Laminat (Alum + Poly)	Beldfoil®	100 %	9 µm	TC – Verzinntes Kupfer	AWG24/7

Äußere Ummantelung

Material	Nenndurchmesser	Nennwanddicke	Ripcord
LSZH – Raucharm und halogenfrei (flammhemmend)	7,45 mm	0,4 mm	Ja

Tabellenhinweise	Ripcord unter der Ummantelung

Verkabelung

Beschreibung
6 Paare verdrillt

Leiter DCR

Nennwert Leiter DCR	Nennwert äußere Abschirmung DCR
34 Ohm/km	31 Ohm/km

Kapazität

Nennkapazität Leiter zu Leiter	Nennkapazität Leiter zu anderem Leiter zu Abschirmung
110 pF/m	200 pF/m

Bemessungsstrom

Max. Empfohlener Bemessungsstrom [A]
2,6 Ampere pro Leiter

Speisung

Nennspannung [V]
300 V

Temperaturbereich für die Installation	-20 °C bis +70 °C
Lagertemperaturbereich	-30 °C bis +70 °C
Betriebstemperaturbereich	-20 °C bis +70 °C

Maximale Zugspannung	350 N
Min. Biegeradius bei Installation	74,5 mm
Min. Einstellungsradius	37,25 mm

Umgebung	Innenbereich

Entflammbarkeit gemäß IEC	IEC 60332-1-2
IEC 60754-1 – Halogenmenge	Null
IEC 60754-2 – Halogensäuregasmenge – maximale Leitfähigkeit	2,5 µS/mm
IEC 60754-2 – Halogensäuregasmenge – Mindest-pH-Wert	4,3
IEC 61034-2 – Rauchdichte min. Durchlässigkeit	60 %

Aktualisierung und Überarbeitung	Revisionsnummer: 0.305 Revisionsdatum: 04.03.2025
