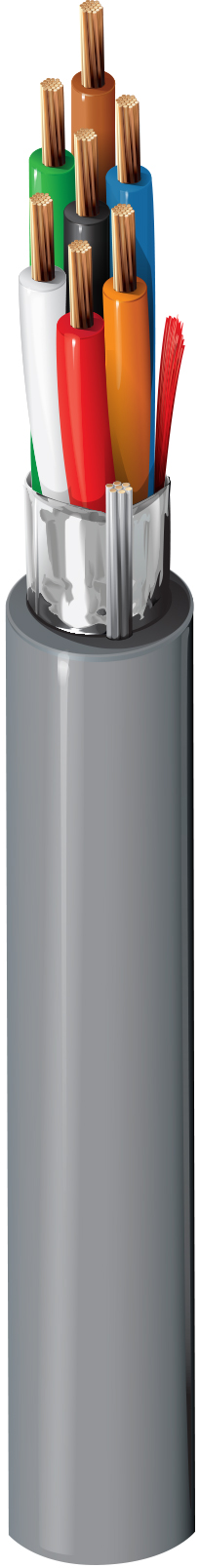

Sicherheit & Kommerzielles Audiokabel, 7–22 AWG, blanke Kupferlitzenleiter mit Polypropylen-Isolierung, Beldfoil®-Abschirmung, LSZH-Ummantelung mit Aufreißfaden, CPR Eca

Verfügbarkeit:

Global
Status:

Fähigkeit

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Intercom-/PA-Systeme, Sound-/Audiosysteme

Physikalische Merkmale (allgemein)

Leiter

AWG	Stranding	Material	Nominal Diameter	No. of Conductors
22	7x30	BC - Bare Copper	0.75 mm	7

Anzahl der Leiter	7

Isolierung

Type	Material	Nominal Diameter	Diameter +/- Tolerance	Nominal Wall Thickness
Insulation	PE - Polyethylene	1.07 mm	0.05 mm	0.2 mm

Farbtafel

Number	Color
Wire 1	Black
Wire 2	Red
Wire 3	White
Wire 4	Green
Wire 5	Brown
Wire 6	Blue
Wire 7	Orange

Äußere Abschirmung

Type	Material	Material Trade Name	Coverage [%]	Thickness of Foil	Drainwire Material	Drainwire AWG
Tape	Bi-Laminate (Alum+Poly)	Beldfoil®	100%	9 µm	TC - Tinned Copper	AWG24/7

Äußere Ummantelung

Material	Nominal Diameter	Nominal Wall Thickness	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	4.75 mm	0.4 mm	Yes

Äußere Ummantelung1 Anmerkungen zur Tabelle	Ripcord unter der Ummantelung

Konstruktion und Abmessungen

Verkabelung

Description
7 wires twisted

Elektrische Kenndaten

Leiter DCR

Nominal Conductor DCR	Nominal Outer Shield DCR
54 Ohm/km	46 Ohm/km

Kapazität

Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Other Conductor to Shield
70 pF/m	130 pF/m

Bemessungsstrom

Max. Recommended Current [A]
2 A

Speisung

Voltage Rating [V]
300 V

Temperaturbereich

Temperaturbereich für die Installation	-20°C Bis +70°C
Lagertemperaturbereich	-30°C Bis +70°C
Betriebstemperaturbereich	-20°C Bis +70°C

Mechanische Kenndaten

Maximal empfohlene Zugspannung	120 N
Minimaler Biegeradius bei der Installation	45 mm
Min. Einstellungsradius	22.5 mm

Standards

CPR-Euroklasse	Eca

Anwendbare Umwelt- und andere Programme

Umgebung	Innenbereich – Euroklasse Eca

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß IEC	IEC 60332-1-2
IEC 60754-1 – Halogenmenge	Null
IEC 60754-2 – Halogensäuregasmenge – maximale Leitfähigkeit	2.5 µS/mm
IEC 60754-2 – Halogensäuregasmenge – Mindest-pH-Wert	4.3
IEC 61034-2 – Rauchdichte min. Durchlässigkeit	60%

Produkthinweise

Anmerkungen	Hierbei handelt es sich um eine vorläufige technische Konstruktionsspezifikation (TDS). Die Mindestliefermenge für die erste Bestellung beträgt 6 km. Dieses Produkt hat die Standardfarbe Grau und die Standard-Aufhängung 305 m. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung wird der Produktionsvorlaufzeit von 4504FE ähneln. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.

Anmerkungen

Hierbei handelt es sich um eine vorläufige technische Konstruktionsspezifikation (TDS). Die Mindestliefermenge für die erste Bestellung beträgt 6 km. Dieses Produkt hat die Standardfarbe Grau und die Standard-Aufhängung 305 m. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung wird der Produktionsvorlaufzeit von 4504FE ähneln. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.
