Produktnummer: 3103A

Inst, 1 Pr #12 Str BC, PVC-NYL Ins E1, OS, Blk PVC Jkt, 600V TC 150V NPLF THHN ODER THWN

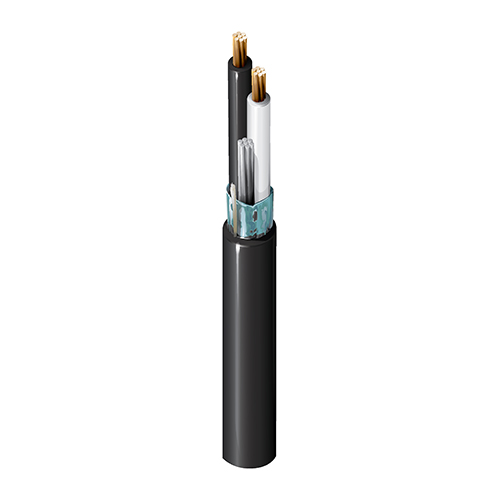

UL-Instrumentierung, 1 Paar 12AWG (7x20) blankes Kupfer, PVC-NYL-Isolierung E1-Farbcode, Gesamtabschirmung aus Beldfoil®, schwarzer PVC-Außenmantel, 600 V TC 150 V NPLF THHN ODER THWN 90 °C trocken 75 °C nass SUN RES DIR BUR

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
3103A
  • 3103A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Industrielle Steuerung, Kabelkanäle, Kabelpritschen und -kanäle, digitale Steuerung, Instrumente (4–20 mA, 0–10 V, ...), digitale Niederspannungssteuerung (24 V, …), RTD, Steuerkreise, verteiltes Steuerungssystem (DCS), speicherprogrammierbare Steuerung (SPS),  Magnetspulen, Ventile, Stellantriebe, Stellungsregler

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 2 12 AWG 7x20 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.019 in (0.48 mm) 0.131 in (3.33 mm) Black, White

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.364 in Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,364 Zoll

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
1.65 Ohm/1000ft 56 pF/ft (180 pF/m) 106 pF/ft (348 pF/m) 31 Amps per Conductor at 30ºC

Speisung

UL Voltage Rating
600 V (TC-ER), 150 V (NPLF)

Temperatur

UL Temperature Operating
90°C Dry/Wet -25°C to +90°C

Biegeradius

Stationary Min. Installation Min.
4.368 in (110.9 mm) 4.368 in

Maximale Zugspannung

228 lbs (103 kg)

Gewicht Kabelgebinde

91 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, UV-Beständigkeit, Erdverlegung

Entflammbarkeit/Brandverhalten

UL1685, T-29-520, IEEE 1202 FT4

NEC/UL-Compliance

Artikel 336, Artikel 760

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Andere Farbcodierung auf Anfrage erhältlich.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.272 Revisionsdatum: 05-31-2024
