Produktnummer: CX3C2

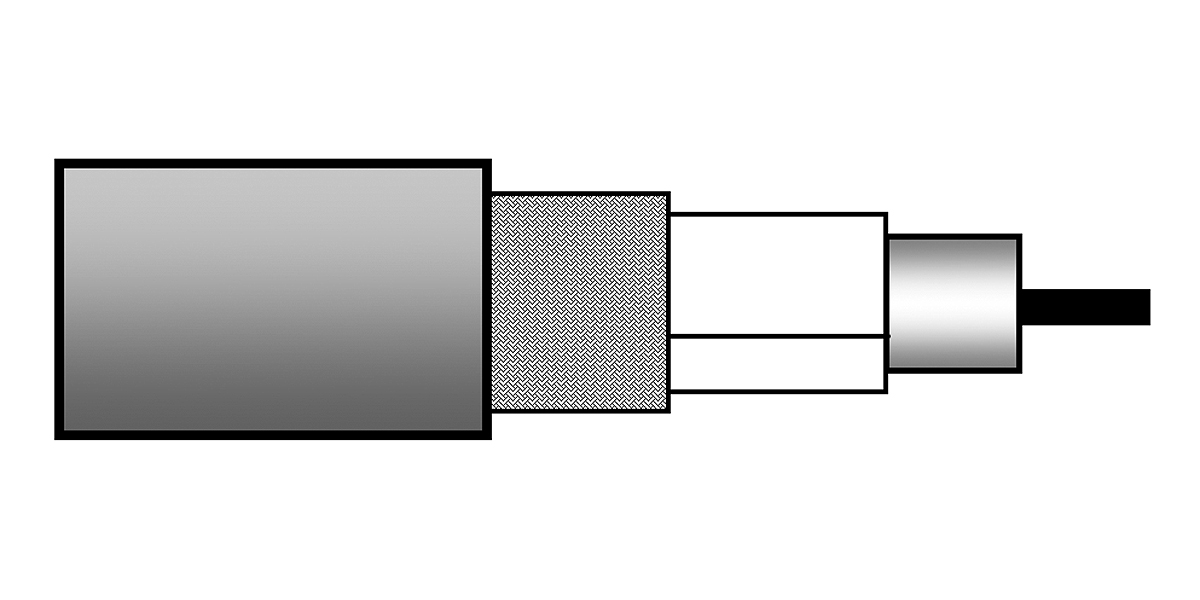

CX3C2 – Breitband-Koaxialkabel 3, 8 AWG massives BC, Folie + 60 % BC-Geflecht, LSZH-Ummantelung

Breitband-Koaxialkabel 3, 8 AWG massiver blanker Kupferleiter, PE-Isolierung, Kupferfolie + 60 % blanke Kupfergeflechtabschirmung, LSZH-Ummantelung.

  • Verfügbarkeit:
    EMEA | Asien-Pazifik
  • Status:
    Aktiv
CX3C2
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Breitband, Kabelfernsehen (CATV)

Serie Typ

CATV-Leitungstyp

Leiter

No. of Elements Size Stranding Nom. Diameter Material
1 8 AWG Solid 3.38 mm BC - Bare Copper

Isolierung

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene (Foam) 14.9 mm (0.587 in)

Anmerkungen zur Isolierungstabelle

Zentrierung min. 85 %

Äußere Abschirmung

Layer Outer Shield Type Material Coverage
1 Tape Bare Copper (BC) 100%
2 Braid Bare Copper (BC) 55%

Äußere Ummantelung

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 19.8 mm

Äußere Ummantelung1 Anmerkungen zur Tabelle

Gemäß Europäischem Standard EN 50290-2-20

Regelmäßigkeit der Impedanz

Min. 46 dB

Rückflussdämpfung

Frequency Min. Return Loss
5 - 30 MHz 26 dB
30 - 470 MHz 26 dB
470 - 862 MHz 23 dB
862 - 2400 MHz 18 dB

Hinweise zur Rückflussdämpfungstabelle

In jedem Frequenzbereich sind 3 Spitzenwerte bis zu 4 dB niedriger erlaubt

Dämpfung

Frequency Nom. Attenuation
5 MHz 0.4 dB/100m
50 MHz 1.3 dB/100m
100 MHz 1.8 dB/100m
200 MHz 2.6 dB/100m
400 MHz 3.9 dB/100m
600 MHz 4.8 dB/100m
800 MHz 5.7 dB/100m
1000 MHz 6.5 dB/100m
1350 MHz 7.7 dB/100m
1750 MHz 9 dB/100m
2150 MHz 10.2 dB/100m
2400 MHz 10.9 dB/100m

Anmerkungen zur Dämpfungstabelle

Max. Dämpfung 10 % höher

Elektrik

Max. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
1.9 Ohm/km (0.58 Ohm/1000ft) 2.6 Ohm/km (0.79 Ohm/1000ft) 54 pF/m (16 pF/ft) 75 Ohm 84%

Transferimpedanz

Max. Transfer Impedance
Max. 2.5 mOhm/m
Typ. 1.1 mOhm/m

Screening

Frequency Min. Screening Attenuation
30 - 1000 MHz 95 dB

Screening-Klasse

A+

Temperatur

Operating Installation Storage
-30°C To +70°C -5°C To +50°C -30°C To +70°C

Biegeradius

Stationary Min.
200 mm (7.9 in)

Maximale Zugspannung

1200 N (270 lbf)

Gewicht Kabelgebinde

400 kg/km

Umweltverträglichkeit

Innenbereich – Euroklasse Dca

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-24

​​​​​​​CPR-Compliance

CPR-Euroklasse: Dca-s2,d2,a1

ISO/IEC-Compliance

IEC 61196

CENELEC-Compliance

EN 50117-1

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfrei-Konformität = Ja, IEC 60754-1 - Halogenmenge = Null, IEC 60754-2 - Menge an Halogensäuregasen - Max. Leitfähigkeit = 2,5 S/mm, IEC 60754-2 - Menge an Halogensäuregasen - Min. pH-Wert = 4,3, IEC 61034-2 - Rauchdichte Min. Transmission = 60 % µ

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.224 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.224 Revisionsdatum: 02-20-2026
