Produktnummer: H126D03

H126D03 – Breitband-Koaxialkabel, H126D, 18 AWG, massives BC, dreifach geschirmt, LSZH-Anschluss

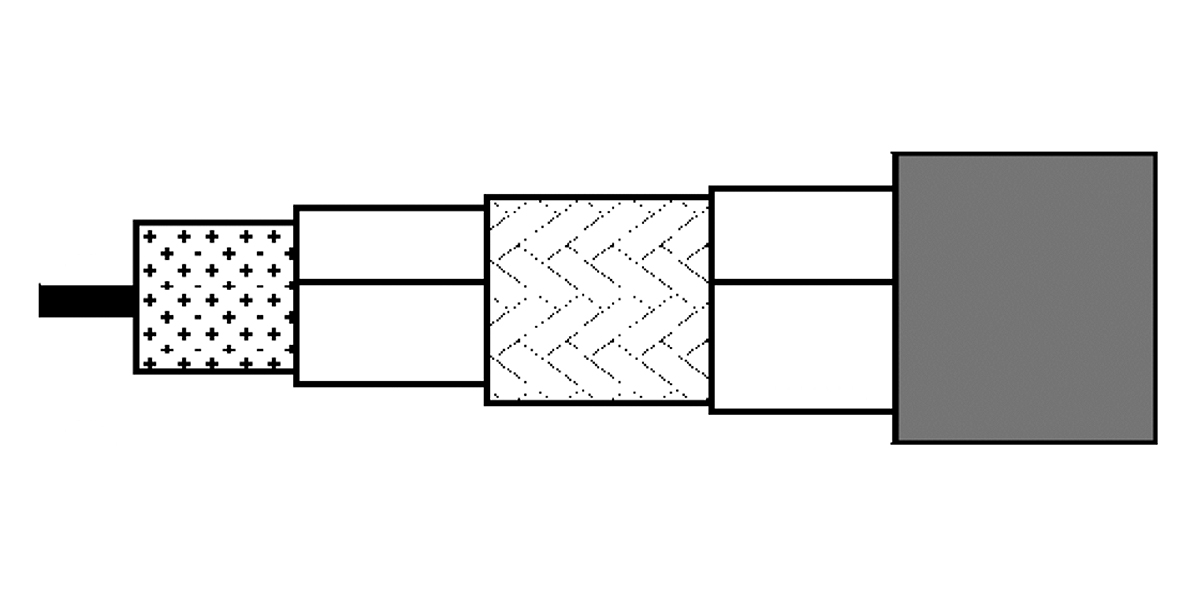

Breitband-Koaxialkabel, H126D, 18 AWG massiver blanker Kupferleiter, PE-Isolierung, Duofoil + 50 % verzinntes Kupfergeflecht + Folienschirm, LSZH-Ummantelung

  • Verfügbarkeit:
    EMEA | Asien-Pazifik
  • Status:
    Unterbrochen
H126D03
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Breitband, Kabelfernsehen (CATV), HF-Drop-Kabel, Over-The-Air (OTA)-Antennen

Lebenszyklus

Abgekündigt - das Produkt wird nicht mehr hergestellt

RG-Typ

6

Leiter

No. of Elements Size Stranding Nom. Diameter Material
1 18 AWG Solid 1 mm BC - Bare Copper

Isolierung

Material Nom. Insulation Diameter
PE - Polyethylene (Foam) 4.57 mm (0.180 in)

Äußere Abschirmung

Layer Outer Shield Type Material Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) 100%
2 Braid Tinned Copper (TC) 45%
3 Tape Bi-Laminate (Alum+Poly) 100%

Äußere Ummantelung

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 6.9 mm

Äußere Ummantelung1 Anmerkungen zur Tabelle

Gemäß Europäischem Standard EN 50290-2-20

Regelmäßigkeit der Impedanz

Min. 40 dB

Rückflussdämpfung

Frequency Min. Return Loss
5 - 470 MHz 20 dB
470 - 1000 MHz 18 dB
1000 - 2000 MHz 16 dB
2000 - 3000 MHz 15 dB

Hinweise zur Rückflussdämpfungstabelle

In jedem Frequenzbereich sind 3 Spitzenwerte bis zu 4 dB niedriger erlaubt

Dämpfung

Frequency Nom. Attenuation
5 MHz 1.8 dB/100m
50 MHz 4.7 dB/100m
100 MHz 6.5 dB/100m
230 MHz 9.8 dB/100m
400 MHz 13 dB/100m
800 MHz 18.7 dB/100m
862 MHz 19.5 dB/100m
1000 MHz 21.1 dB/100m
1350 MHz 24.9 dB/100m
1750 MHz 28.8 dB/100m
2150 MHz 32.3 dB/100m
2400 MHz 34.4 dB/100m
3000 MHz 39.2 dB/100m

Anmerkungen zur Dämpfungstabelle

Max. Dämpfung 10 % höher

Elektrik

Max. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
23 Ohm/km (7.0 Ohm/1000ft) 14 Ohm/km (4.3 Ohm/1000ft) 54 pF/m (16 pF/ft) 75 Ohm 82%

Transferimpedanz

Max. Transfer Impedance
Max. 4.5 mOhm/m

Screening

Frequency Min. Screening Attenuation
30 - 1000 MHz 100 dB
1000 - 2000 MHz 100 dB
2000 - 3000 MHz 100 dB

Screening-Klasse

A

Temperatur

Operating Installation Storage
-30°C To +70°C -5°C To +50°C -30°C To +70°C

Biegeradius

Stationary Min.
65 mm (2.6 in)

Gewicht Kabelgebinde

48 kg/km

Umweltverträglichkeit

Innenbereich – Euroklasse Dca

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-24

​​​​​​​CPR-Compliance

CPR-Euroklasse: Dca-s1,d1,a1

CENELEC-Compliance

EN 50117-1, EN 50117-9-2, EN 50290-2-20

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.302 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.302 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
H126D03.00B100 Weiß Flacher Kasten 100 m 8719605087478
H126D03.00500 Weiß Rolle 500 m 8719605087447
