Produktnummer: PRG11A2

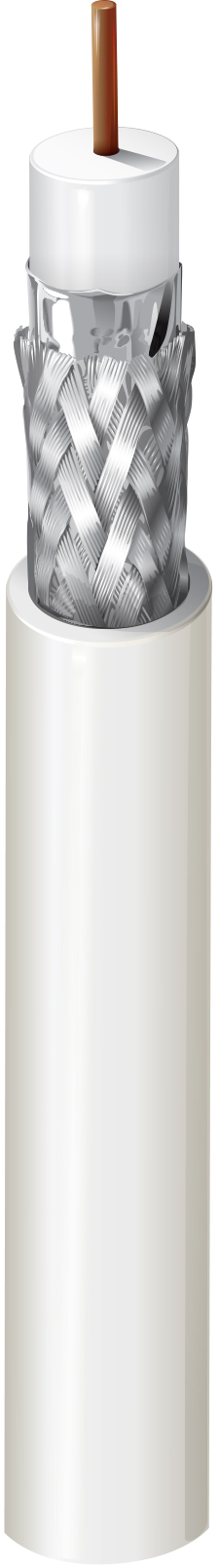

PRG11A2 – Breitband-Koaxialkabel, Typ RG11, 15 AWG, massives BC, Folie + 45 % TC-Geflecht, PVC-Ummantelung

Breitband-Koaxialkabel, Typ RG11, 15 AWG massiver blanker Kupferleiter, PE-Isolierung, Duofoil® + 45 % verzinntes Kupfergeflecht, PVC-Ummantelung

  • Verfügbarkeit:
    EMEA | Asien-Pazifik
  • Status:
    Unterbrochen
PRG11A2
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Breitband, Kabelfernsehen (CATV), HF-Drop-Kabel, Over-The-Air (OTA)-Antennen

Lebenszyklus

Abgekündigt - das Produkt wird nicht mehr hergestellt

RG-Typ

11

Leiter

No. of Elements Size Stranding Nom. Diameter Material
1 15 AWG Solid 1.55 mm BC - Bare Copper

Isolierung

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene (Foam) 7.25 mm (0.285 in)

Anmerkungen zur Isolierungstabelle

Zentrierung min. 85 %

Äußere Abschirmung

Layer Outer Shield Type Material Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) 100%
2 Braid Tinned Copper (TC) 45%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 10.1 mm (0.398 in)

Äußere Ummantelung1 Anmerkungen zur Tabelle

Gemäß EN 50290-2-20

Regelmäßigkeit der Impedanz

Min. 46 dB

Rückflussdämpfung

Frequency Min. Return Loss
5 - 30 MHz 26 dB
30 - 470 MHz 26 dB
470 - 1000 MHz 23 dB
1000 - 2000 MHz 18 dB

Hinweise zur Rückflussdämpfungstabelle

In jedem Frequenzbereich sind 3 Spitzenwerte bis zu 4 dB niedriger erlaubt

Dämpfung

Frequency Nom. Attenuation
5 MHz 0.9 dB/100m
50 MHz 2.9 dB/100m
100 MHz 4.1 dB/100m
200 MHz 5.9 dB/100m
400 MHz 8.6 dB/100m
600 MHz 10.7 dB/100m
800 MHz 12.5 dB/100m
1000 MHz 14.2 dB/100m
1350 MHz 16.8 dB/100m
1600 MHz 18.5 dB/100m
1750 MHz 19.5 dB/100m
2150 MHz 21.9 dB/100m
2400 MHz 23.4 dB/100m
3000 MHz 26.7 dB/100m

Anmerkungen zur Dämpfungstabelle

Max. Dämpfung 10 % höher

Elektrik

Max. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
9.4 Ohm/km (2.9 Ohm/1000ft) 12.8 Ohm/km (3.90 Ohm/1000ft) 55 pF/m (17 pF/ft) 75 Ohm 81%

Screening

Frequency Min. Screening Attenuation
30 - 1000 MHz 85 dB

Temperatur

Operating Installation Storage
-15°C To +70°C -5°C To +50°C -15°C To +70°C

Biegeradius

Stationary Min.
50 mm (2.0 in)

Gewicht Kabelgebinde

95 kg/km (64 lbs/1000 Fuß)

Umweltverträglichkeit

Innenbereich – Euroklasse Eca

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

ISO/IEC-Compliance

IEC 61196

CENELEC-Compliance

EN 50117-1

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.325 Revisionsdatum: 02-20-2026
