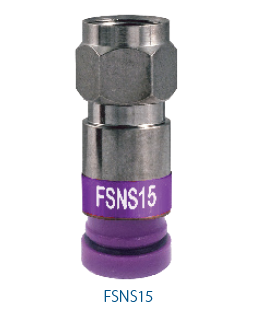

ProSNS Mini (22–24 AWG) „F“ Stecker für Koaxialkabel. Polymer-Kompressionshülse für einfaches Einführen & geringstmögliche Werkzeugkompressionskraft. 25 pro Packung. Dieses Produkt wird nicht mehr hergestellt. Bitte wenden Sie sich an den Kundenservice von Belden, um zu prüfen, ob noch verkäuflicher Lagerbestand vorhanden ist. Er wurde durch einen der Steckverbinder der EX-Serie der Marke PPC von Belden ersetzt – EXM-XLPLUS. Produktinformationen finden Sie unter: https://products.ppc-online.com/product/signaltight-exm-xlplus/

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	CCTV, Sicherheitskameras, Video

Physikalische Merkmale (allgemein)

Verpackung	25er-Packung
Stückzahl	1

Steckverbinder

Materialien

Material
Nickel/Tin Plated Brass
Nickel plated Brass
Gold Plated

Elektrische Kenndaten

Impedanz

Nominal Characteristic Impedance
75 Ohm

Rückflussdämpfung

Frequency [MHz]
Minimum 20 dB to 3GHz

Hinweise zu elektrischen Kenndaten	Bandbreite: 0 MHz bis 3 GHz, Einfügungsdämpfung: Weniger als 0,10 dB bis 3 GHz, Betriebsspannung: 90 V (bei 60 Hz Dauerwechselstrom)

Temperaturbereich

Betriebstemperaturbereich	-40º F bis +140º F (-40º C bis +60º C)

Mechanische Kenndaten

Kompatibilität mit Steckverbindersystemen	Koaxial
Steckverbinder-Schnittstellentyp	F
Art	Stecker
Steckverbinder Serie	ProSNS
Farbband	Violett
Locking	Nein
Werkzeugkompatibilität	CPLCCT-SLMR, CPSNSCT-596 (Kompression), PS59/6/RGB (Strip)
Anschlusstyp	Kompression

Kabel-Mittelpunktsleiter – Durchmessergrenzen	.015 - .025 Zoll
Kabel dielektrischer Durchmesser – Grenzen	.095 - .105 Zoll
Kabel äußere Ummantelung – Durchmessergrenzen	.145 - .160 Zoll
