Double Bubble RG59 Universal-Cinch-Stecker, passt für Standard-, Tri-Shield- und Quad-Shield-Koaxialkabel. Kompressionsdesign, bei dem das Metall vollständig um das Kabel geformt wird. 25 pro Packung

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

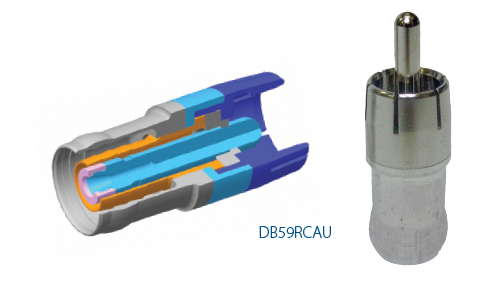

DB59RCAU-25

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Produktbeschreibung

Mögliche Anwendungen	CCTV, Sicherheitskameras, Video

Physikalische Merkmale (allgemein)

Verpackung	25er-Packung
Stückzahl	1

Steckverbinder

Materialien

Material
Nickel plated Brass
Gold Plated

Elektrische Kenndaten

Impedanz

Nominal Characteristic Impedance
75 Ohm

Rückflussdämpfung

Frequency [MHz]
DC-100 MHz 45 dB Return Loss < 1.03 VSWR
DC-150 MHz 40 dB Return Loss < 1.04 VSWR
DC-200 MHz 45 dB Return Loss < 1.06 VSWR

Hinweise zu elektrischen Kenndaten	Kabelauszugskraft über 65 Zoll/Pfund

Mechanische Kenndaten

Kompatibilität mit Steckverbindersystemen	Koaxial
Steckverbinder-Schnittstellentyp	RCA
Art	Stecker
Steckverbinder Serie	Double Bubble
Locking	Nein
Werkzeugkompatibilität	CPLCRBC-BR (Kompression), PSA59/6 (Strip)
Anschlusstyp	Kompression

Kabel-Mittelpunktsleiter – Durchmessergrenzen	.0317 - .0339 Zoll
Kabel dielektrischer Durchmesser – Grenzen	.144 - .157 Zoll
Kabel äußere Ummantelung – Durchmessergrenzen	.232 - .273 Zoll

Standards

RG-Typ	59
Serie Typ	59

Anwendbare Umwelt- und andere Programme

EU CE-Zeichen	Ja

Eignung

Eignung – innen	Ja

Zugehörige Artikelnummern

Patent	Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.51 Revisionsdatum: 02-20-2026

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.51 Revisionsdatum: 02-20-2026

Report An Error

Artikelnummer

Artikelnr.	Farbe	UPC
DB59RCAU-25	Farblos	845671000078
