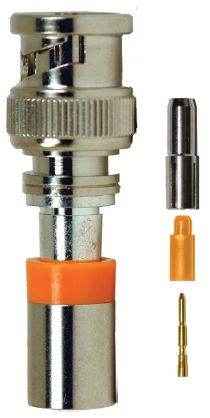

Der mehrteilige Mini BNC-Steckverbinder der Serie FS (24-26 AWG) ist für die meisten verseilten Koaxialkabel mit Mittelleiter geeignet. Das Design mit geteilter Aderendhülse bietet die richtige Passform für Mini-Koaxialkabel mit Gleitstift, um ein blindes Einführen zu verhindern. 25 pro Packung

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	CCTV, Sicherheitskameras, Video

Physikalische Merkmale (allgemein)

Verpackung	25er-Packung
Stückzahl	1

Steckverbinder

Materialien

Material
Nickel plated Brass
Gold Plated

Elektrische Kenndaten

Impedanz

Nominal Characteristic Impedance
75 Ohm

Rückflussdämpfung

Frequency [MHz]
DC-1 GHz 23 dB Return Loss < 1.16 VSWR
DC-2 GHz 20 dB Return Loss < 1.20 VSWR
DC-3 GHz 20 dB Return Loss < 1.20 VSWR

Hinweise zu elektrischen Kenndaten	Kabel Auszugskraft: Überschreitet 20 Pfund

Mechanische Kenndaten

Kompatibilität mit Steckverbindersystemen	Koaxial
Steckverbinder-Schnittstellentyp	BNC
Art	Stecker
Steckverbinder Serie	ProSNS
Farbband	Violett
Locking	Nein
Werkzeugkompatibilität	CPLCCT-SLMR (Kompression), PSA59/6/RGB (Streifen)
Anschlusstyp	Kompression

Kabel-Mittelpunktsleiter – Durchmessergrenzen	.015 - .025 Zoll
Kabel dielektrischer Durchmesser – Grenzen	.065 - .078 Zoll
Kabel äußere Ummantelung – Durchmessergrenzen	.095 - .110 Zoll
