Produktnummer: EZ-MDVO BUCHSE

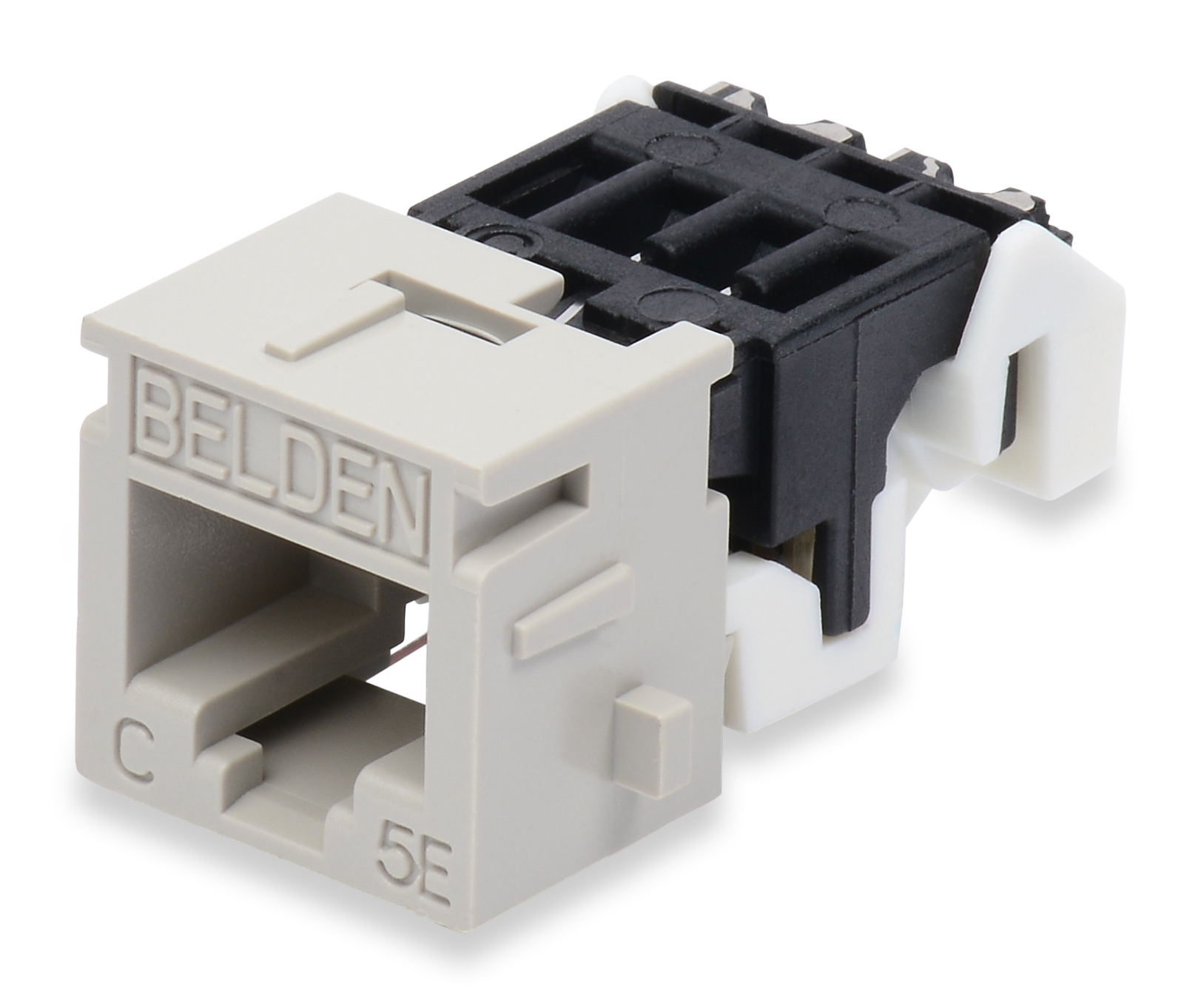

EZ-MDVO Modularbuchse

EZ-MDVO Buchsen sind in verschiedenen Farben und Verdrahtungen erhältlich.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
EZ-MDVO BUCHSE
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

IBDN-System 1200, TIA-Kategorie 5e, ISO-Klasse D, 1000BASE-T

Gesamthöhe

0.71 in

Gesamtbreite

0.75 in

Gesamttiefe

1.25 in

Schaltplan

T568A/B

Verpackung

Einzeln verpackt im Kunststoffbeutel. Standardpack mit 50 Einheiten.

Gewicht

0.013 lbs

Materialien

Description Material Type
Front Connection Copper Alloy with 50 µ inch Gold over Nickel Lead Frame
Rear Connection Copper Alloy with Nickel Plating IDC
Connector Body Plastic - UL940V-0

Durchschlagfestigkeit

1.000 V RMS @ 60 Hz für 1 Minute

Nennstrom

1.500 A

Isolationswiderstand

Mindestens 500 MOhm

Max. Übergangswiderstand

20 mOhm

Anschlusswiderstand

2.5 mOhm

Temperaturbereich für die Installation

-10°C Bis +60°C

Lagertemperaturbereich

-40°C Bis +70°C

Betriebstemperaturbereich

-10°C Bis +60°C

Kompatibilität mit Steckverbindersystemen

MDVO

Kompatibilität Stecker/Ummantelung

RJ45, RJ11

Verbindung über Frontanschluss

Steckverbindung

Haltbarkeit des Anschlusses der vorderseitigen Verbindung

​​​​​​​1,000 Zyklen

Verbindung über Rückseitenanschluss

Gasdichte IDC-Verbindung

Haltbarkeit des Anschlusses der rückseitigen Verbindung

20 Anschlüsse

Steckverbinder-/Hardware-Haltekraft

20 lbs

Stecker-/Steckverbinder-Haltekraft

11.250 lbs

Anschluss-Schnittstelle

Durabilities
1,000 cycles

Abmessungen

Width Height Depth
0.75 0.71 1.25

Datenkategorie

Kategorie 5e

TIA/EIA-Compliance

Kategorie 5e – TIA 568.C.2, Kategorie 5 – ISO/IEC 11801:2002 Ed.2

Weitere Standards

FCC Teil 68, Unterteil F, IEC 60603-7

Umgebung

Innenbereich

EU-Richtlinie 2002/95/EC (RoHS)

Ja

MII Bestell-Nr. 39 (China RoHS)

EUP 50

Eignung – innen

Ja

Sicherheitsbescheinigung

ACA-, c(UL)us-gelistet

Zugehörige Teile

Kompatibel mit Schnittstellen- und MDVO-Buchsen, Adaptern, Dosen und Patch-Panels

Enthaltene Teile

Zentrales Ladestück A/B-kodiert

Anmerkungen

Siehe Installationshandbuch PX102753

Aktualisierung und Überarbeitung

Revisionsnummer: 0.244 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.244 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Verpackung
AX100172 Mandelfarben Einzelpack
AX100578 Mandelfarben Einzelpack
AX100589 Mandelfarben Einzelpack
AX100646 Mandelfarben Einzelpack
AX100174 Schwarz Einzelpack
AX100580 Schwarz Einzelpack
AX100591 Schwarz Einzelpack
AX100648 Schwarz Einzelpack
AX100171 Grau Einzelpack
AX100577 Grau Einzelpack
AX100588 Grau Einzelpack
AX100645 Grau Einzelpack
AX100179 TIA Blau Einzelpack
AX100585 TIA Blau Einzelpack
AX100596 TIA Blau Einzelpack
AX100653 TIA Blau Einzelpack
AX100181 TIA Braun Einzelpack
AX100587 TIA Braun Einzelpack
AX100598 TIA Braun Einzelpack
AX100655 TIA Braun Einzelpack
AX100178 TIA Grün Einzelpack
AX100584 TIA Grün Einzelpack
AX100595 TIA Grün Einzelpack
AX100652 TIA Grün Einzelpack
AX100175 TIA Orange Einzelpack
AX100581 TIA Orange Einzelpack
AX100592 TIA Orange Einzelpack
AX100649 TIA Orange Einzelpack
AX100180 TIA Lila Einzelpack
AX100586 TIA Lila Einzelpack
AX100597 TIA Lila Einzelpack
AX100654 TIA Lila Einzelpack
AX100176 TIA Rot Einzelpack
AX100582 TIA Rot Einzelpack
AX100593 TIA Rot Einzelpack
AX100650 TIA Rot Einzelpack
AX100177 TIA Gelb Einzelpack
AX100583 TIA Gelb Einzelpack
AX100594 TIA Gelb Einzelpack
AX100651 TIA Gelb Einzelpack
AX100173 Weiß Einzelpack
AX100579 Weiß Einzelpack
AX100590 Weiß Einzelpack
AX100647 Weiß Einzelpack
