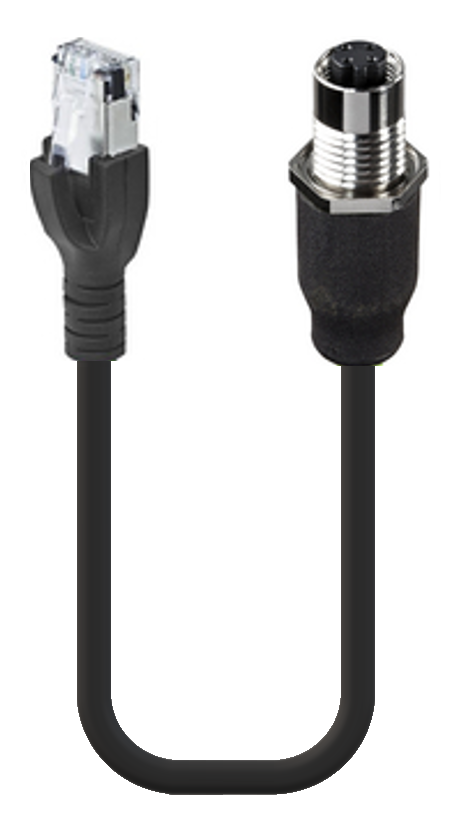

Fast Ethernet Cat5e, doppelseitiges Kabelset, RJ45-Stecker, gerade, 8-polig auf eine M12-Buchse, PG9-Panel-Rückwandmontage, 4-polig, D-Kodierung, 24 AWG TPE-Kabel, verseilt/geschirmt, 2 verdrillte, verbundene Paare mit schwarzem Mantel

Verfügbarkeit:

Amerika
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Vorderansicht Seite 1

Produktfamilie	Datensteckverbinder
Steckverbindertyp	Verbindungsleitung, beidseitig umspritzt
Art der Abschirmung	Geschirmt
Nennspannung	42 V
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	30 V AC/42 V DC
Nennstrom	1.5 A
Art der Datenübertragung	Fast Ethernet Cat5e
Datenübertragungsrate	100 Mbit/s

Technischen Daten Seite 1

Seite 1 Produkt-Unterfamilie	RJ45
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Gerade
Befestigungstyp	Stecker
Anzahl der Pins	8 (4 angeschlossen)
Kodierung, Seite 1	RJ45
Steckzyklen	≤ 750
Temperaturbereich (Betrieb)*	- 40 °C - + 70 °C
Schutzart/IP-Klassifizierung**	IP20
Kontakt-Basismaterial	P/CuSN
Seite 1 Kontaktbeschichtung	Au
Kontakt-Trägermaterial	Polycarbonat
Kontakt-Trägerfarbe	Durchsichtig
Umspritztes Steckergehäuse Material	Elastomer Polyolefin
Umspritztes Steckergehäuse Farbe	Schwarz

Kabeldaten

Kabelnummer	YM57530-BK
Leiterquerschnitt	24 AWG
Anzahl der Drähte	2 Paar (verklebte, verdrillte Paare)
Minimaler Biegeradius (Festinstallation)	5 x D
Minimaler Biegeradius (flexible Installation)	10 x D
Zyklen (Biegen)	3
Zyklen (Torsion)	˃ 5 M @ ± 360 °/1 m
Material der Kabelummantelung	TPE
Farbe der Kabelummantelung	Schwarz
Kabeldurchmesser D	ø7.62 mm
Kabel-Isolierungsmaterial	Polyolefin
Durchmesser isolierter Draht	ø 1,02 ± 0,05 mm
Gesamtabschirmung (Kabel)	TC-Geflecht 65% (verzinntes Kupfer)
Folienabschirmung	Al-Folie 100 %
Temperaturbereich (Festinstallationen)	- 40 °C - + 75 °C
Temperaturbereich (flexible Installtaion)	- 25 °C - + 75 °C
Temperaturbereich (Schleppketten-Installation)	- 25 °C - + 60 °C
UL Kabeltyp	AWM 20626, 80C 600 V
Leitungseigenschaften	NEMA WC-63.1 Kategorie 5, ICEA 661, Kategorie 5e Patch, TIA/EI-568-B.2, Kategorie 5e, Innen/Außen Ja, Ölbeständig
Farben der Kabelseele	Verklebte verdrillte Paare: Weiß/Orange \| Weiß/Grün

Technischen Daten Seite 2

Seite 2 Produkt-Unterfamilie	M12 Standard
Seite 2 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design, Seite 2	Panelmontierung PG9 Hinterwandmontage
Befestigungstyp, Seite 2	Innengewinde
Anzahl der Pins, Seite 2	4
Kodierung, Seite 2	D
Steckzyklen, Seite 2	≤ 100
Temperaturbereich (Betrieb), Seite 2*	- 25 °C - + 75 °C
Schutzart/IP-Klassifizierung, Seite 2**	IP65, IP67
Designstandard, Seite 2	IEC 61076-2-101
Verschmutzungsgrad, Seite 2	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie, Seite 2	III gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial, Seite 2	CuSn
Kontaktbeschichtung, Seite 2	Cu/Au
Kontakt-Trägermaterial, Seite 2	PBT
Kontakt-Trägerfarbe, Seite 2	Schwarz
Brennbarkeitsklasse (Kontaktträger), Seite 2	UL 94 HB
Material des umspritzten Gehäuses, Seite 2	CuSn, vernickelt
Farbe des umspritzten Gehäuses, Seite 2	Silber
Abschirmungsmaterial, Seite 2	CuZn, verzinnt
Anzugsmoment (Befestigung), Seite 2	M 12x1: (50-60) Ncm, handfest
