Technische Daten

Vorderansicht Seite 1

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12	Pin 13	Pin 14	Pin 15	Pin 16	Pin 17	Pin 18	Pin 19
black 1	black 2	black 3	black 4	black 5	black 6	black 7	black 8	black 9	black 10	black 11	green-yellow	black 13	black 14	black 15	black 16	black 17	black 18	black 19

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12	Pin 13	Pin 14	Pin 15	Pin 16	Pin 17	Pin 18	Pin 19
black 1	black 2	black 3	black 4	black 5	black 6	black 7	black 8	black 9	black 10	black 11	green-yellow	black 13	black 14	black 15	black 16	black 17	black 18	black 19

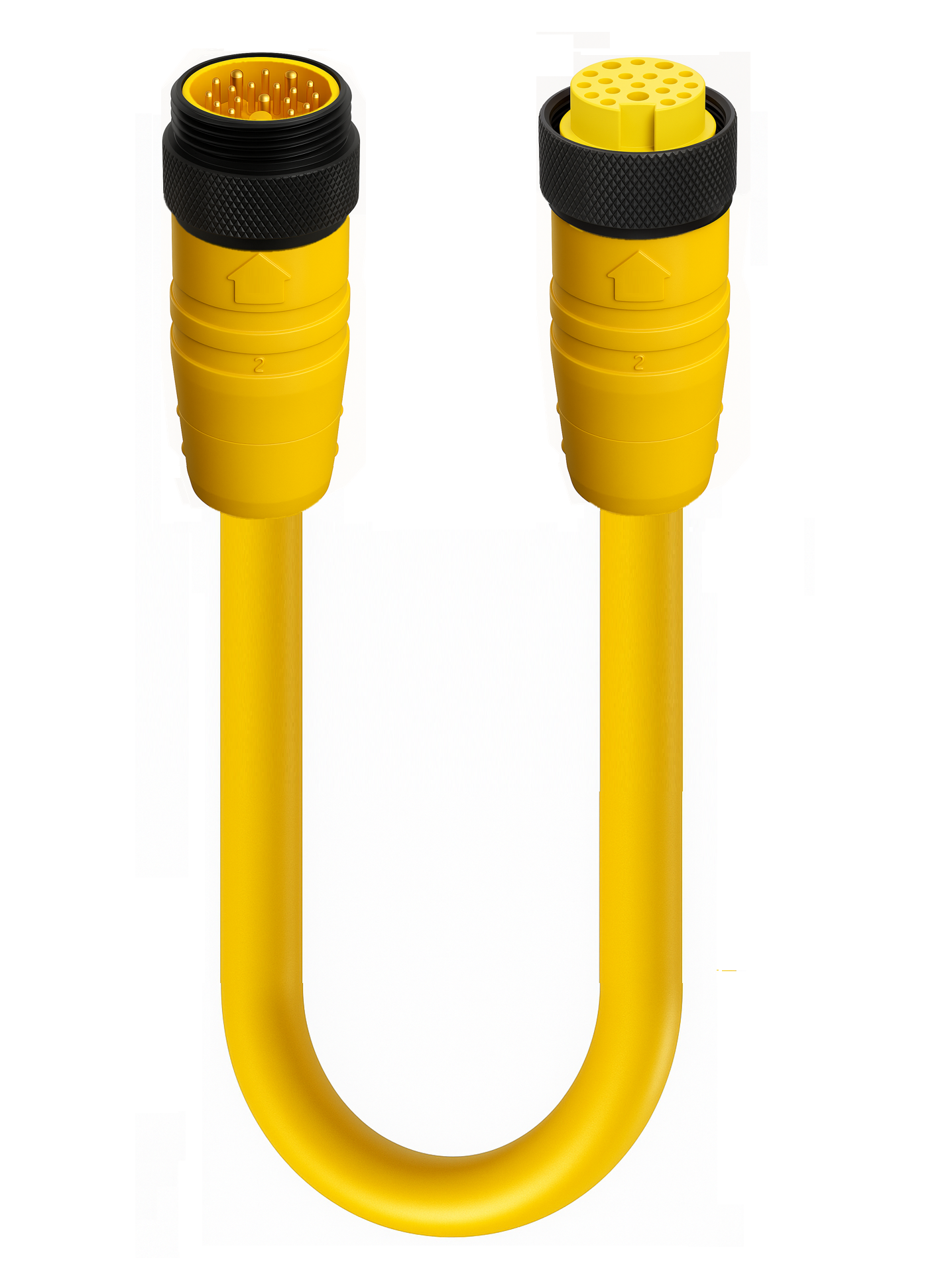

Produktfamilie	Stromanschluss
Steckverbindertyp	Verbindungsleitung, beidseitig umspritzt
Nennspannung	300 V
Nennspannung (UL)	300 V
Betriebsspannung	270 V
Nennstrom (UL)*	Leistung 8 A \| Signal: 3 A

Seite 1 Produkt-Unterfamilie	1-1/8 (9; 10; 12; 19 Kontakte)"
Seite 1 Kontakttyp/Geschlecht	Stiftkontakte/Stecker
Steckverbinder-Design	1-1/8" \| Männlich \| 19-polig \| 0°
Befestigungstyp	Außengewinde (Kupplungsschraube)
Anzahl der Pins	19 (18+PE)
Kodierung, Seite 1	A
Steckzyklen	≤ 50
Temperaturbereich (Betrieb)*	- 40 °C Zu + 90°C
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Seite 1 Kontaktbeschichtung	Gold/Silber-Legierung (Au / Ag)
Kontakt-Trägerfarbe	Gelb
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Umspritztes Steckergehäuse Material	Thermoplastisches Polyurethan (TPU)
Umspritztes Steckergehäuse Farbe	Gelb
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	Aluminium (Al)
Befestigungsbeschichtung	Eloxiert; Schwarz
Anzugsmoment (Befestigung)	1-1/8'': 70 Ncm, handfest

Kabelnummer	769
Leiterquerschnitt	18 AWG
Anzahl der Drähte	19
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Zyklen (Biegen)	˃ 5 Mio.
Leiter-Material	Cu
Material der Kabelummantelung	Thermoplastisches Elastomer (TPE)
Farbe der Kabelummantelung	Gelb
Kabeldurchmesser D	Ø13.46 mm
Kabel-Isolierungsmaterial	Polyvinylchlorid mit Nylon (PVC-Nylon)
Durchmesser isolierter Draht	Ø2.00 mm
Temperaturbereich (Festinstallationen)	- 40 °C Zu + 90°C
UL Kabeltyp	(UL) PLTC oder AWM 20626
Entflammbarkeitsklasse (Kabelummantelung)	I/II A/B; CSA FT4
Leitungseigenschaften	Flexibilität: Ausgezeichnet \| Abriebfestigkeit: Sehr gut \| Chemische Beständigkeit: beständig gegen Wasser; öle; Fette; Säuren; alkalien; und Lösungsmittel\| Flammhemmung: Gut \| Halogenfrei: Nein \| Mechanische Haltbarkeit: Gut (beständig gegen Stöße, Risse und Biegung) \| Umweltverträglichkeit: im Freien; ölig; nass; oder raue Umgebungen

Seite 2 Produkt-Unterfamilie	1-1/8" (9; 10; 12; 19 Kontakte)
Seite 2 Kontakttyp/Geschlecht	Buchsenkontakte/Buchse
Steckverbinder-Design, Seite 2	1-1/8" \| Buchse \| 19-polig \| 0°
Befestigungstyp, Seite 2	Innengewinde (Kupplungsmutter)
Anzahl der Pins, Seite 2	19 (18+PE)
Kodierung, Seite 2	A
Steckzyklen, Seite 2	≤ 50
Temperaturbereich (Betrieb), Seite 2*	- 40 °C Zu + 90°C
Verschmutzungsgrad, Seite 2	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial, Seite 2	Messing (CuZn)
Kontaktbeschichtung, Seite 2	Gold/Silber-Legierung (Au / Ag)
Kontakt-Trägermaterial, Seite 2	Thermoplastisches Polyurethan (TPU)
Kontakt-Trägerfarbe, Seite 2	Gelb
Brennbarkeitsklasse (Kontaktträger), Seite 2	UL 94 HB
Material des umspritzten Gehäuses, Seite 2	Thermoplastisches Polyurethan (TPU)
Farbe des umspritzten Gehäuses, Seite 2	Gelb
Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2	UL 94 HB
Befestigungsmaterial, Seite 2	Aluminium (Al)
Befestigungsbeschichtung, Seite 2	Eloxiert; Schwarz
Anzugsmoment (Befestigung), Seite 2	1-1/8'': 70 Ncm, handfest
Hinweis, Seite 2	Nicht unter Last verbinden/trennen.

UL-Datei	E315587
UL	UL 2238; cURus

RoHS-konform	Ja

Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Derating-Hinweis	* Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Derating-Hinweis	* Derating beachten
