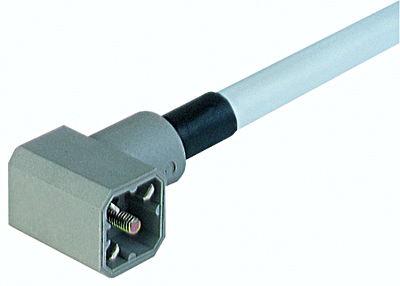

G-Typ - Stecker abgewinkelt | #Kontakte: 3 | 50 V / 4 A |Kabel: Grau (PVC); 3x0,25 mm²;

Technische Daten

Vorderansicht

Pin 1	Pin 2	Pin 3
white	brown	green

Produktfamilie	Industrielle Steckverbinder
Seite 1 Produkt-Unterfamilie	G-Serie
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Stiftkontakt/Stecker
Steckverbinder-Design	Abgewinkelt (90°) Körper
Anzahl der Pins	3
Art der Abschirmung	ungeschirmt
Befestigungstyp	Zentralschraube
Nennspannung	50 V
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	50 V Wechselstrom/Gleichstrom
Nennstrom	4 A
Kontaktwiderstand Seite 1	≤ 10 mOhm
Steckzyklen	≤ 50
Verbindungstyp	Lötverbindung
Querschnitt	0.25 mm²
Temperaturbereich (Betrieb)*	-40°C bis +90°C
Schutzart/IP-Klassifizierung**	IP65
Seite 1 Designstandard	DIN EN 61984 (VDE 0627)
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1

Kontakt-Basismaterial	Messing (CuZn)
Seite 1 Kontaktbeschichtung	Kupfer-Zinn-Legierung (Cu/Sn)
Kontakt-Trägermaterial	PA GF
Kontakt-Trägerfarbe	Grau
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Umspritztes Steckergehäuse Material	Polyvinylchlorid (PVC)
Umspritztes Steckergehäuse Farbe	Grau
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	4.8, Fe/Zn B

Anzugsmoment (Befestigung)	M 3: (50-60) Ncm
Zubehör gesondert zu bestellen	Zentralschraube Edelstahl: 732750003

Kabelnummer	LF-YY 3X0.25
Leiterquerschnitt	0.25 mm²
Anzahl der Drähte	3
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Leiter-Material	Cu
Material der Kabelummantelung	Polyvinylchlorid (PVC)
Farbe der Kabelummantelung	Grau
Kabeldurchmesser D	ø4.35 mm
Kabel-Isolierungsmaterial	Polyvinylchlorid (PVC)
Temperaturbereich (Festinstallationen)	-25 °C Zu + 70 °C
Temperaturbereich (flexible Installtaion)	-25 °C Zu + 70 °C

VDE	VDE-Reg.-Nr.: 3113

RoHS-konform	Konform

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Hinweis	Nicht unter Last verbinden oder trennen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Hinweis	Nicht unter Last verbinden oder trennen
