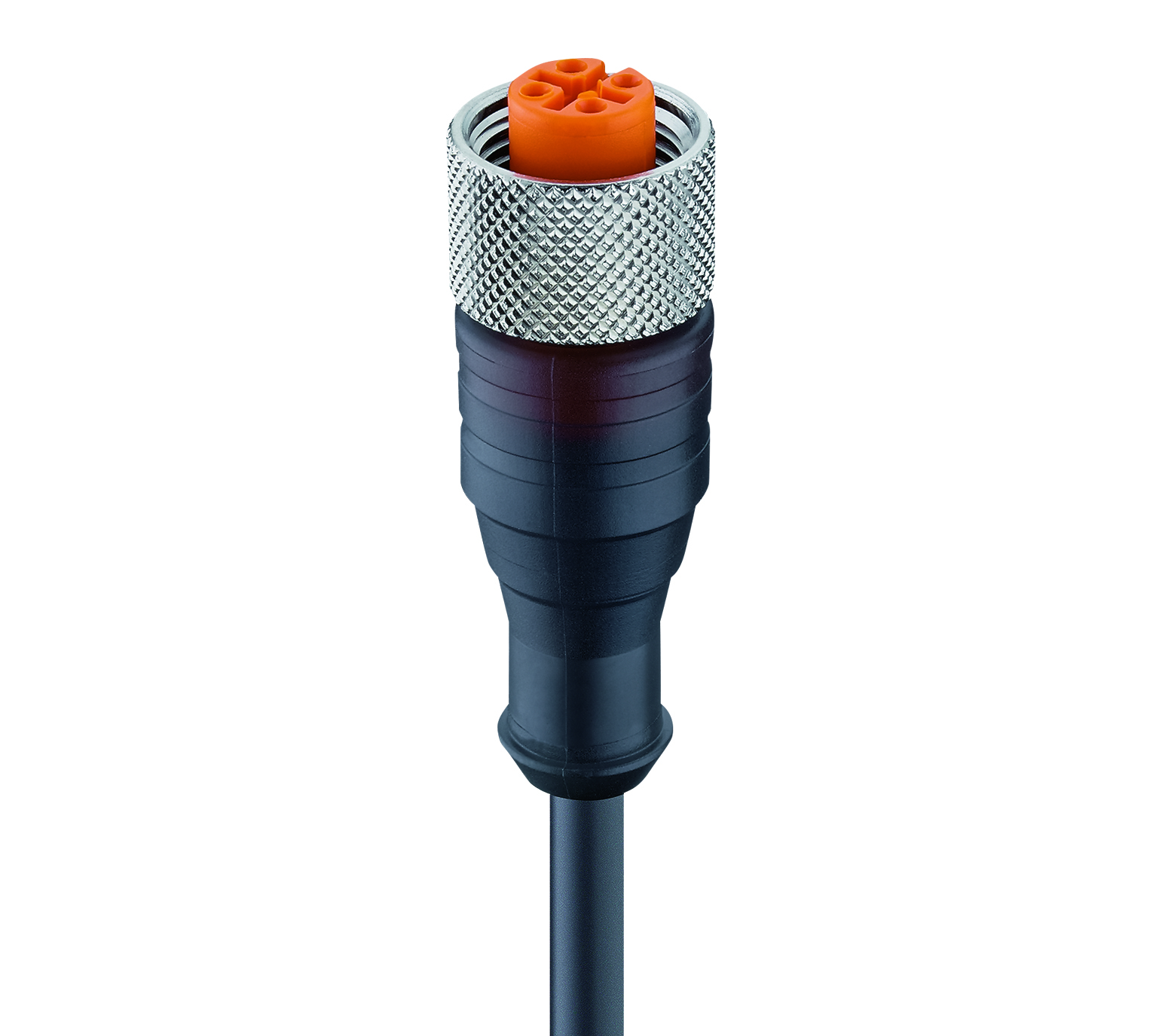

M12 Standard Sensor/Aktor Single-Ended-Kabelsatz: Buchse, gerade, 4-polig, A-kodiert, durchscheinendes Gehäuse, 230 V AC/DC, 4 A; schwarzes PU-Kabel, 4-adrig, 0,34 mm²

Verfügbarkeit:

Asien-Pazifik
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht

Pin 1	Pin 2	Pin 3	Pin 4
Brown	White	Blue	Black

Produktfamilie	Datensteckverbinder
Seite 1 Produkt-Unterfamilie	M12 Standard
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Gerade
Anzahl der Pins	4
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Kupplungsmutter
Nennspannung	250 V
Bemessungs-Stoßspannung	2,5 kV
Betriebsspannung	230 V Wechselstrom/Gleichstrom
Nennstrom	4 A
Kontaktwiderstand Seite 1	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	-30 °C - +80 °C
Schutzart/IP-Klassifizierung**	IP67
Seite 1 Designstandard	IEC 61076-2-101
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuSn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	TPU
Kontakt-Trägerfarbe	Orange
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Transparent
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Vernickelt
O-Ring-Material	FKM, Grün

Schaltung

Anzugsmoment (Befestigung)	M 12x1: (50-60) Ncm, handfest

Kabeldaten

Kabelnummer	MF225
Leiterquerschnitt	0.34 mm²
Anzahl der Drähte	4
Minimaler Biegeradius (Festinstallation)	4 x D
Minimaler Biegeradius (flexible Installation)	10 x D
Leiter-Material	Cu
Material der Kabelummantelung	PUR
Farbe der Kabelummantelung	Schwarz
Kabeldurchmesser D	ø4.7 mm
Kabel-Isolierungsmaterial	PVC
Durchmesser isolierter Draht	1,3 mm
Temperaturbereich (Festinstallationen)	- 30°C bis +80 °C
Entflammbarkeitsklasse (Kabelummantelung)	IEC 60332-1/FT-2

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen

Information

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen

Report An Error

Artikelnummer

Artikelnr.	Artikelbeschreibung	Kabellänge
96002010101	RKT 4-MF225/0100 P WM
96002010201	RKT 4-MF225/0200 P WM
960020103	RKT 4-MF225/0300
96002010301	RKT 4-MF225/0300 P WM
96002010401	RKT 4-MF225/0400 P WM
960020105	RKT 4-MF225/0500
96002010501	RKT 4-MF225/0500 P WM
96002010801	RKT 4-MF225/0800 P WM
96002011001	RKT 4-MF225/1000 P WM
96002011501	RKT 4-MF225/1500 P WM
960020101	RKT 4-MF225	1 m
960020102	RKT 4-MF225	2 m
RKT 4-MF225/0200	RKT 4-MF225	2 m
960020103	RKT 4-MF225	3 m
RKT 4-MF225/0300	RKT 4-MF225	3 m
960020104	RKT 4-MF225	4 m
960020105	RKT 4-MF225	5 m
RKT 4-MF225/0500	RKT 4-MF225	5 m
960020108	RKT 4-MF225	8 m
960020110	RKT 4-MF225	10 m
RKT 4-MF225/1000	RKT 4-MF225	10 m
960020111	RKT 4-MF225	11 m
960020115	RKT 4-MF225	15 m
960020120	RKT 4-MF225	20 m
960020125	RKT 4-MF225	25 m
960020130	RKT 4-MF225	30 m
960020140	RKT 4-MF225	40 m
960020145	RKT 4-MF225	45 m
960020150	RKT 4-MF225	50 m
960020160	RKT 4-MF225	60 m
