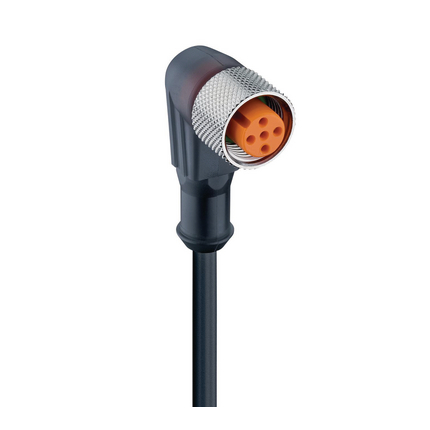

M12 Standard Sensor/Aktor Single-Ended-Kabelsatz: Buchse, abgewinkelt, 5-polig, A-kodiert, durchscheinendes Gehäuse, 50 V AC / 60 V DC, 4 A; PVC/PU schwarzes Kabel, 5-adrig, 0,34 mm²

Verfügbarkeit:

Asien-Pazifik
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5
Brown	White	Blue	Black	Grey

Produktfamilie	Datensteckverbinder
Seite 1 Produkt-Unterfamilie	M12 Standard
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Gewinkelt
Anzahl der Pins	5
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Kupplungsmutter
Nennspannung	60 V
Betriebsspannung	50 V Wechselstrom/60 V Gleichstrom
Nennstrom	4 A
Kontaktwiderstand Seite 1	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 25 °C - + 80 °C
Schutzart/IP-Klassifizierung**	IP67
Seite 1 Designstandard	IEC 61076-2-101
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuSn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	TPU
Kontakt-Trägerfarbe	Orange
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Transparent
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Vernickelt
O-Ring-Material	FKM, Grün

Schaltung

Anzugsmoment (Befestigung)	M 12x1: (50-60) Ncm, handfest

Kabeldaten

Kabelnummer	MF293
Leiterquerschnitt	0.34 mm²
Anzahl der Drähte	5
Leiter-Material	Cu
Material der Kabelummantelung	Spezialmischung auf Polyurethanbasis
Farbe der Kabelummantelung	Schwarz
Kabeldurchmesser D	ø 5,7 ± 0,20 mm
Kabel-Isolierungsmaterial	PVC
Durchmesser isolierter Draht	1.30 mm
Temperaturbereich (Festinstallationen)	-30 °C - +80 °C
Entflammbarkeitsklasse (Kabelummantelung)	IEC60332-1/FT-2

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Information

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
