M12 Power H-Splitter: Eingang: Stecker, 4+PE, K-kodiert; Ausgang: 1-3, Buchse, 4+PE, K-kodiert
|
Produktfamilie |
Stromanschluss |
|---|---|
|
Steckverbindertyp |
Umspritzter Splitter |
|
Nennspannung |
630 VAC |
|
Nennspannung (UL) |
500 VAC |
|
Bemessungs-Stoßspannung |
12 A |
|
Nennstrom* |
12 A |
|
Produkt-Unterfamilie |
M12 Power |
|---|---|
|
Kontakttyp / Art |
Stecker, M12 |
|
Steckverbinder-Design |
H-Form |
|
Befestigungstyp |
Kupplungsmutter |
|
Anzahl der Pins |
4+PE |
|
Kodierung |
K |
|
Isolationswiderstand |
≥10^8 Ohm |
|
Steckzyklen |
|
|
Temperaturbereich (Betrieb)* |
-30 °C bis +90 °C, Derating beachten |
|
Designstandard |
IEC 61076-2-111 |
|
Verschmutzungsgrad |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Kontakt-Basismaterial |
CuZn |
|
Kontaktbeschichtung |
Cu/Au |
|
Kontakt-Trägermaterial |
PA |
|
Kontakt-Trägerfarbe |
Schwarz |
|
Umspritztes Steckergehäuse Material |
TPU |
|
Umspritztes Steckergehäuse Farbe |
Schwarz |
|
Befestigungsmaterial |
CuZn |
|
Befestigungsbeschichtung |
Cu/Ni |
|
O-Ring-Material |
FPM/FKM |
|
Temperaturbereich (Festinstallationen) |
-30 °C bis +90 °C |
|---|
|
Produkt-Unterfamilie, Seite 2 |
M12 Power |
|---|---|
|
Kontakttyp/Art, Seite 2 |
Buchse, M12 |
|
Anzahl der Pins, Seite 2 |
4+PE |
|
Kodierung, Seite 2 |
K |
|
Kontakt-Basismaterial, Seite 2 |
CuZn |
|
Kontaktbeschichtung, Seite 2 |
Cu/Au |
|
Kontakt-Trägermaterial, Seite 2 |
PA |
|
Kontakt-Trägerfarbe, Seite 2 |
Schwarz |
|
Befestigungsmaterial, Seite 2 |
CuZn |
|
Kodierung, Seite 3 |
K |
|---|---|
|
Kontakt-Basismaterial, Seite 3 |
CuZn |
|
Kontakt-Trägerfarbe, Seite 3 |
Schwarz |
|
Kontakt-Trägermaterial, Seite 3 |
PA |
|
Kontaktbeschichtung, Seite 3 |
Cu/Au |
|
Anzahl der Pins, Seite 3 |
4+PE |
|
Schutzart/IP-Klassifizierung (IEC 60529), Seite 3 |
IP65, IP67, IP68 |
|
Bemessungsstrom*, Seite 3 |
12 A |
|
Bemessungsspannung, Seite 3 |
630 VAC |
|
Nennspannung (UL), Seite 3 |
500 VAC |
|
Kontakttyp/Art, Seite 3 |
Buchse, M12 |
|
Kodierung, Seite 4 |
K |
|---|---|
|
Kontakt-Basismaterial, Seite 4 |
CuZn |
|
Kontakt-Trägerfarbe, Seite 4 |
Schwarz |
|
Kontakt-Trägermaterial, Seite 4 |
PA |
|
Kontaktbeschichtung, Seite 4 |
Cu/Au |
|
Anzahl der Pins, Seite 4 |
4+PE |
|
Produkt-Unterfamilie, Seite 4 |
M12 Power |
|
Schutzart/IP-Klassifizierung (IEC 60529), Seite 4 |
IP65, IP67, IP68 |
|
Bemessungsstrom*, Seite 4 |
12 A |
|
Bemessungsspannung, Seite 4 |
630 VAC |
|
Nennspannung (UL), Seite 4 |
500 VAC |
|
Kontakttyp/Art, Seite 4 |
Buchse, M12 |
|
UL-Datei |
E497237 |
|---|---|
|
UL |
cULus |
|
RoHS-konform |
Ja |
|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|---|---|
|
Derating-Hinweis |
* Derating beachten |
| Artikelnr. | Artikelbeschreibung |
|---|---|

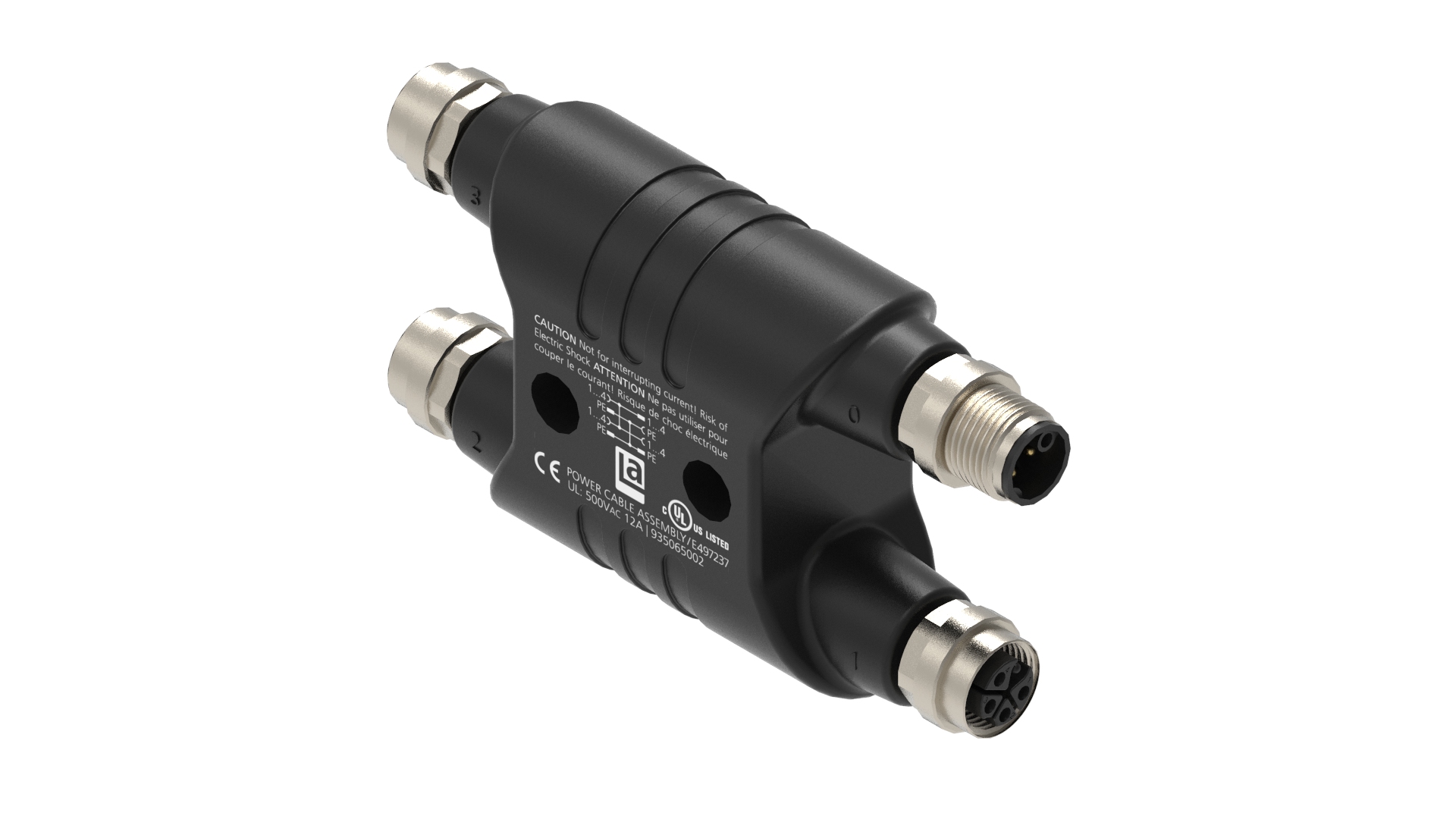

| 935065002 | MPS-HU-RST 5K-3RKT 5K |
