Technische Daten

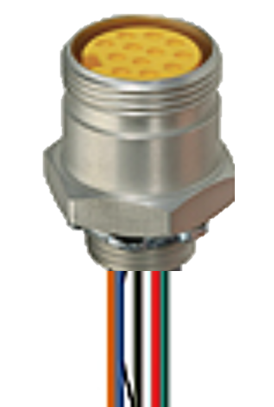

Vorderansicht

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9
orange	blue	red/black	green/black	white	red	green	white/black	black

Produktfamilie	Stromanschluss
Seite 1 Produkt-Unterfamilie	1-1/8" (9, 10, 12, 19 Kontakte)
Steckverbindertyp	Einbausteckverbinder
Steckverbinder Untertyp	Buchse; weiblich
Seite 1 Kontakttyp/Geschlecht	Buchsenkontakt/Buchse
Steckverbinder-Design	1-1/8" \| Buchse \| 9-polig \| Frontmontage
Anzahl der Pins	9
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Festes, externes Gewinde
Nennspannung	600 V
Nennspannung (UL)	600 V
Betriebsspannung	540 V Wechselstrom/Gleichstrom
Nennstrom	7 A
Nennstrom (UL)*	Leistung 7 A \| Signal: 7 A
Kontaktwiderstand Seite 1	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Gewindegröße	1/2" NPTF
Temperaturbereich (Betrieb)*	- 40 °C bis + 90 °C
Schutzart/IP-Klassifizierung**	IP65, IP67
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Kupfer-Silber-Gold-Legierung (Cu/Ag/Au)
Kontakt-Trägermaterial	TPU
Kontakt-Trägerfarbe	Gelb
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Vergossen	Ja
Gehäusematerial	Aluminium (Al)
Gehäusebeschichtung	Eloxiert mit klarem Finish
Gehäusefarbe	Silberfarben
Gewinderingmaterial	Stehlen
O-Ring-Material	FKM, Panelseite
Befestigungstyp, Seite 2	1/2-14 NPT, Stahl, Kontermutter
Dichtungsmaterial	Fluorelastomer (FKM)

Anzugsmoment (Befestigung)	1-1/8 \| 70 Ncm, handfest"

Leiterquerschnitt	16 AWG
Anzahl der Drähte	9
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Leiter-Material	Cu
Kabel-Isolierungsmaterial	Polyvinylchlorid (PVC)
Durchmesser isolierter Draht	Ø 3,07 mm [ 0,120" ]
UL Kabeltyp	UL: 1015/1230
Entflammbarkeitsklasse (Kabelummantelung)	VW-1

UL-Datei	E315587
UL	UL 2238; cURus

REACH	Konform
RoHS-konform	Ja

Halogenfrei	Nein
Ölbeständigkeit	Ja
