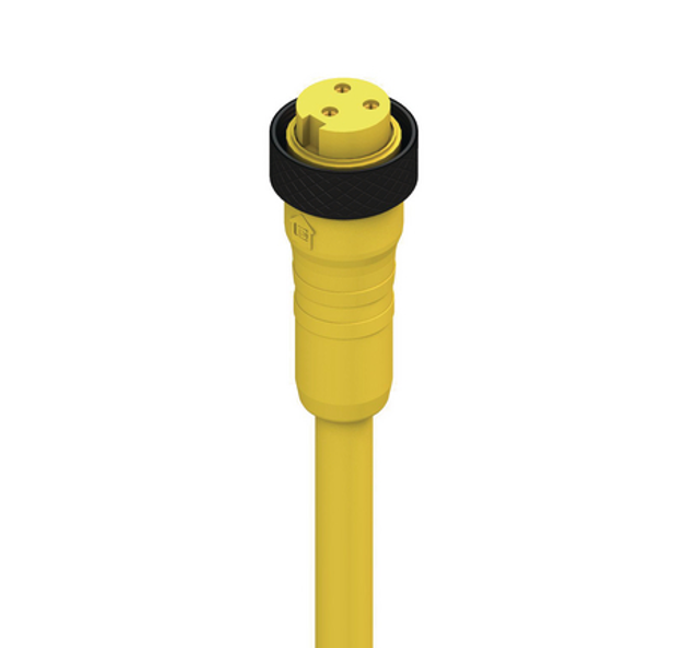

Produktnummer: RK 30-731

7/8" - Buchse 0° | #Contacts: 3 | 300 V | Kabel: Gelb (PVC); 18 AWG; IEC | cURus

Einseitiges Anschlusskabel | 7/8"-Buchse gerade | Anzahl Kontakte: 3 | 300 V / 8 A | Kabel: PVC Gelb; 3x18 AWG; IEC | UL 2238; cURus

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
RK 30-731
5 von 5

Technische Daten

Expand All

Vorderansicht

Pin 1 Pin 2 Pin 3
black brown blue

Produktfamilie

Stromanschluss

Seite 1 Produkt-Unterfamilie

7/8" (2, 3, 4, 5, 6 Kontakte)

Steckverbindertyp

Verbindungsleitung, einseitig umspritzt

Seite 1 Kontakttyp/Geschlecht

Buchsenkontakt/Buchse

Steckverbinder-Design

7/8" | Weiblich | 3-polig | 0°

Anzahl der Pins

3

Kodierung, Seite 1

A

Art der Abschirmung

ungeschirmt

Befestigungstyp

Innengewinde (runde Kupplungsmutter)

Nennspannung

300 V

Nennspannung (UL)

300 V

Nennstrom

8 A

Nennstrom (UL)*

8 A

Kontaktwiderstand Seite 1

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 100

Temperaturbereich (Betrieb)*

- 40 °C Zu + 90°C

Schutzart/IP-Klassifizierung**

IP65, IP67

Verschmutzungsgrad Seite 1

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

Messing (CuZn)

Seite 1 Kontaktbeschichtung

Kupfer-Silber-Gold-Legierung (Cu/Ag/Au)

Kontakt-Trägermaterial

Thermoplastisches Polyurethan (TPU)

Kontakt-Trägerfarbe

Gelb

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 HB

Umspritztes Steckergehäuse Material

Thermoplastisches Polyurethan (TPU)

Umspritztes Steckergehäuse Farbe

Gelb

Entflammbarkeitsklasse (umspritztes Gehäuse)

UL 94 HB

Befestigungsmaterial

Aluminium (Al)

Befestigungsbeschichtung

Schwarz eloxiert

Anzugsmoment (Befestigung)

7/8'' : 70 Ncm, handfest

Kabelnummer

731

Leiterquerschnitt

18 AWG

Anzahl der Drähte

3

Minimaler Biegeradius (Festinstallation)

˃ 5 x D

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Zyklen (Biegen)

˃ 5 Mio.

Leiter-Material

Cu

Material der Kabelummantelung

Thermoplastische Elastomere (TPE)

Farbe der Kabelummantelung

Gelb

Kabeldurchmesser D

Ø 7,2 mm (.284")

Kabel-Isolierungsmaterial

Polyvinylchlorid (PVC)

Durchmesser isolierter Draht

Ø 1,83 mm [0,072”]

Temperaturbereich (Festinstallationen)

- 25 °C Zu + 105 °C (PLTC 90 °C)

Temperaturbereich (flexible Installtaion)

- 10 °C Zu + 105 °C (PLTC 90 °C)

UL Kabeltyp

UL: PLTC / AWM 20327 / CSA: AWM I/II A/B

Entflammbarkeitsklasse (Kabelummantelung)

UL VW-1 CSA FT-1

Leitungseigenschaften

Flexibilität: Ausgezeichnet | Abriebfestigkeit: Sehr gut | Chemische Beständigkeit: beständig gegen Wasser, Öle, Fette, Säuren, Laugen und Lösungsmittel | Flammhemmung: Gut | Halogenfrei: Nein | Mechanische Haltbarkeit: Gut (beständig gegen Stöße, Risse und Biegungen) | Umweltverträglichkeit: im Freien, in öligen, nassen oder rauen Umgebungen

UL-Datei

E315587

UL

UL 2238; cURus

RoHS-konform

Ja

Halogenfrei

Nein

Ölbeständigkeit

Ja

Derating-Hinweis

* Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation

Derating-Hinweis

* Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation


Report An Error

Artikelnummer

Artikelnr. Artikelbeschreibung Kabellänge
500002614 RK 30-731/6F 6 ft
500002607 RK 30-731/12F 1.2 ft
500002798 RK 30-731/15F 15 ft
500002608 RK 30-731/20F 20 ft
500002609 RK 30-731/30F 30 ft
