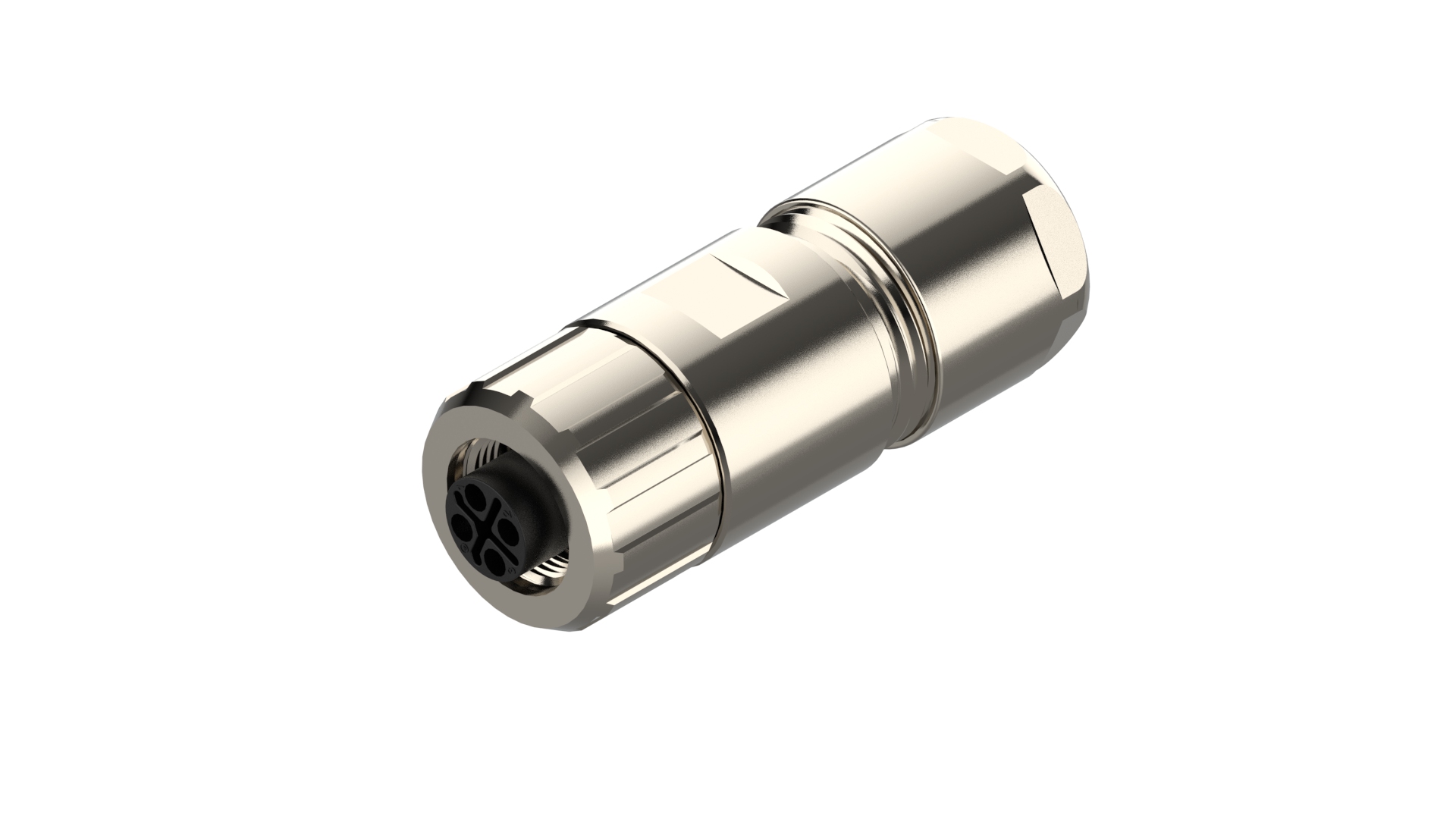

M12 Power Field Attachable Connector: Buchse, gerade, 4-polig (3+PE), S-kodiert, geschirmt, silbernes Gehäuse, Schraubanschluss, 600 V AC/DC

Technische Daten

Produktfamilie	Stromanschluss
Seite 1 Produkt-Unterfamilie	M12 Power
Steckverbindertyp	Frei konfektionierbar
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	gerade
Anzahl der Pins	4(3+ PE)
Kodierung, Seite 1	S
Art der Abschirmung	Geschirmt
Befestigungstyp	Kupplungsmutter
Nennspannung	630 V
Bemessungs-Stoßspannung	6,0 kV
Betriebsspannung	600 V Wechselstrom/Gleichstrom
Kontaktwiderstand Seite 1	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Verbindungstyp	Schraube
Kabelverschraubung	PG 11
Maximaler Durchmesser der Drahtisolierung	max. Ø 2,9 mm
Zugentlastung	Klemmgehäuse
Geeignete Kabel	3 Dichtungen beiliegend (Ø 3 - Ø 6 mm, Ø 5 - Ø 9 mm, Ø 8 - Ø 11 mm)
Temperaturbereich (Betrieb)*	-40 °C bis +125 °C, Leistungsminderung beachten
Schutzart/IP-Klassifizierung**	IP65, IP67
Seite 1 Designstandard	IEC 61076-2-111
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PBT GF
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-2
Gehäusematerial	CuZn
Gehäusebeschichtung	Ni
Gehäusefarbe	Silber
Material der Kabelverschraubung	CuZn
Beschichtung der Kabelverschraubung	Ni
Dichtung der Kabelverschraubung	NBR
Material der Zugentlastung	PBT GF
Brennbarkeitsklasse (Zugentlastung)	UL 94 V-2
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Cu/Ni
Abschirmungsmaterial	CuZn, Beschichtung: Ni
O-Ring-Material	FKM

RoHS-konform	Ja

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
