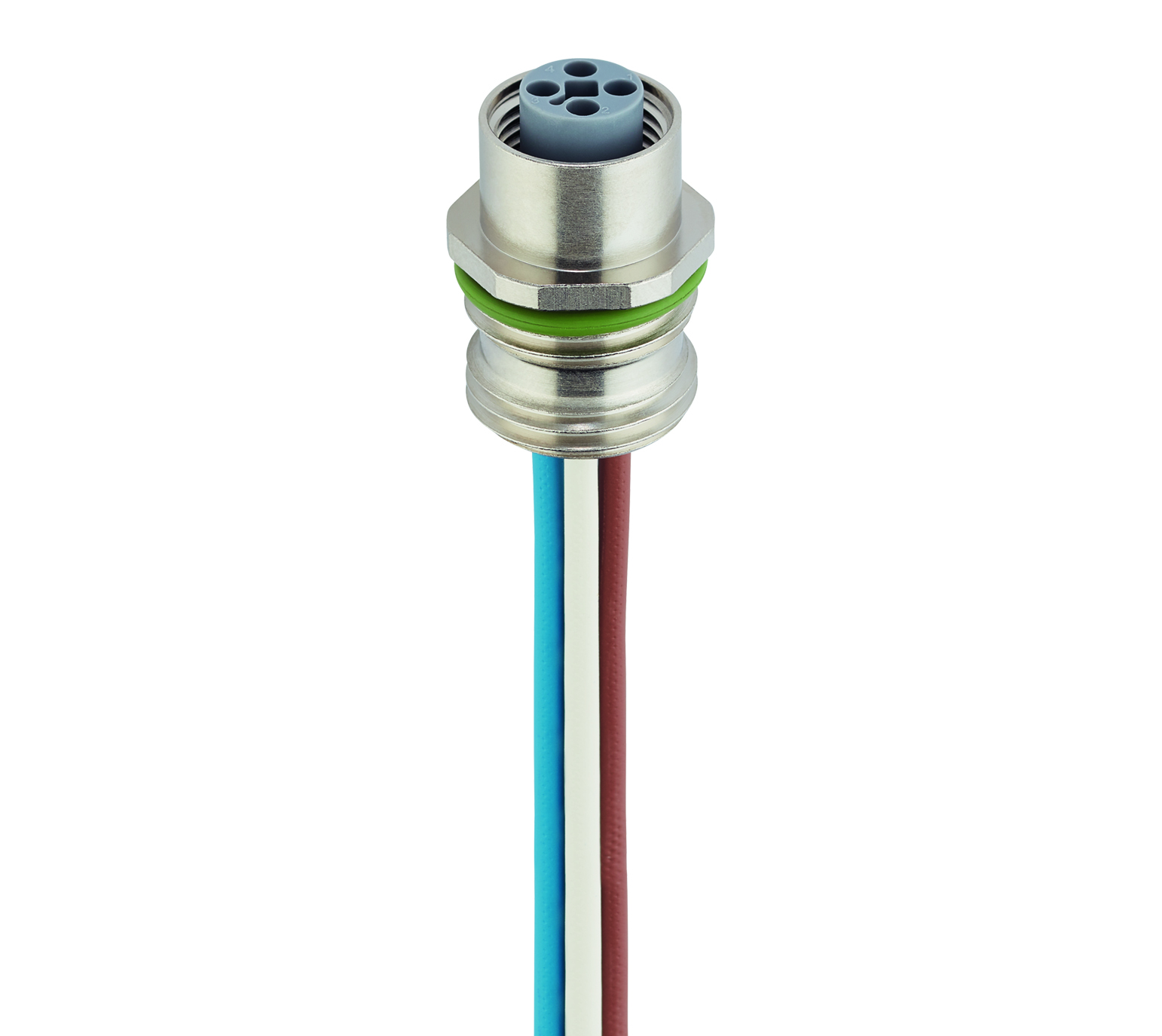

M12-Stromanschlussbuchse: Buchse, Frontmontage (positionierbar), 4-polig, T-kodiert, silbernes Gehäuse, 50 V AC / 60 V DC, 16 A

Technische Daten

Vorderansicht

Pin 1	Pin 2	Pin 3	Pin 4
brown	white	blue	black

Produktfamilie	Stromanschluss
Seite 1 Produkt-Unterfamilie	M12 Power
Steckverbindertyp	Einbausteckverbinder
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Frontmontage (positionierbar)
Anzahl der Pins	4
Kodierung, Seite 1	T
Art der Abschirmung	ungeschirmt
Befestigungstyp	Kupplungsmutter
Nennspannung	63 V
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	50 V Wechselstrom/60 V Gleichstrom
Nennstrom	16 A
Nennstrom (UL)*	16 A
Kontaktwiderstand Seite 1	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	-40 °C bis +125 °C, Leistungsminderung beachten
Schutzart/IP-Klassifizierung**	IP65, IP67, IP69K
Seite 1 Designstandard	IEC 61076-2-111
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial	CuNi
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PBT GF
Kontakt-Trägerfarbe	Dunkelgrau
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-2
Gehäusematerial	CuZn
Gehäusebeschichtung	Ni
Gehäusefarbe	Silber
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Cu/Ni
O-Ring-Material	FKM

Durchmesser isolierter Draht	1.75 mm²

UL-Datei	E497237
UL	cULus

RoHS-konform	Ja

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
