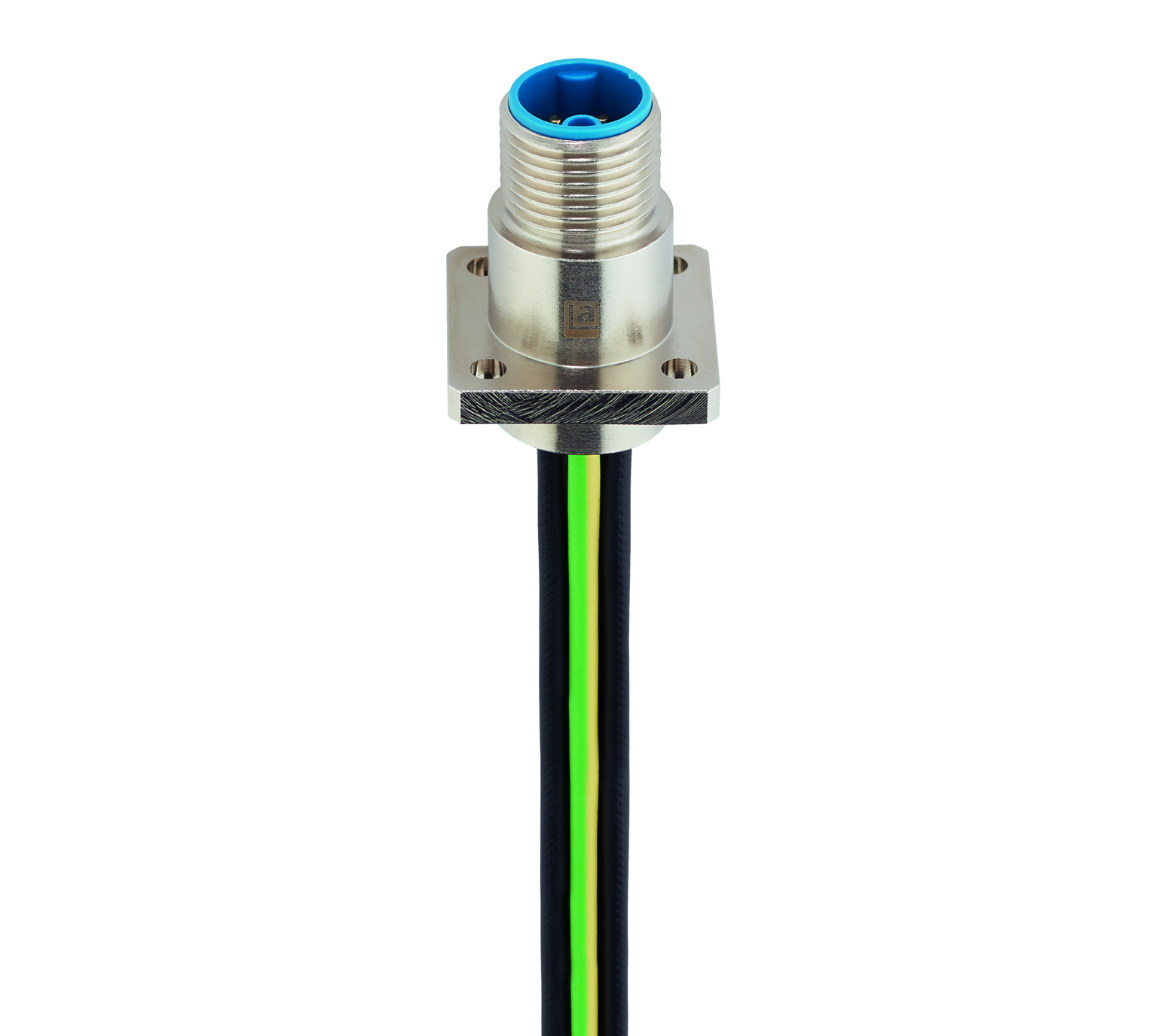

Artikelnummer: RSA0S 5K-033
M12 Power Einbausteckverbinder: Stecker, Frontmontage mit Flansch, 5-Pins (4+PE), K-kodiert, geschirmt, Silberfarbenes Gehäuse, 600 V Wechselstrom/Gleichstrom, 16 A
M12 Power Einbausteckverbinder: Stecker, Frontmontage mit Flansch, 5-Pins (4+PE), K-kodiert, geschirmt, Silberfarbenes Gehäuse, 600 V Wechselstrom/Gleichstrom, 16 A
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Belden.GenericSpecificationTitle
Vorderansicht
| Pin 1 | Pin 2 | Pin 3 | Pin 4 | PE |
|---|---|---|---|---|
| Schwarz 1 | Schwarz 2 | Schwarz 3 | Schwarz 4 | Grün-Gelb |
|
Produktfamilie |
Stromanschluss |
|---|---|
|
Produkt-Unterfamilie |
M12 Power |
|
Steckverbindertyp |
Einbausteckverbinder |
|
Kontakttyp / Art |
Stecker |
|
Steckverbinder-Design |
Frontmontage mit Flansch |
|
Anzahl der Pins |
5(4+PE) |
|
Kodierung |
K |
|
Abschirmung |
Geschirmt |
|
Befestigungstyp |
Kupplungsschraube |
|
Nennspannung |
630 V |
|
Bemessungs-Stoßspannung |
6,0 kV |
|
Betriebsspannung |
600 V Wechselstrom/Gleichstrom |
|
Nennstrom* |
16 A |
|
Übergangswiderstand |
≤ 10 mOhm |
|
Isolationswiderstand |
˃ 10^9 Ohm |
|
Steckzyklen |
≤ 100 |
|
Temperaturbereich (Betrieb)* |
-40 °C bis 125 °C, Derating beachten |
|
Schutzart/IP-Klassifizierung** |
IP65, IP67, IP69K |
|
Designstandard |
IEC 61076-2-111 |
|
Verschmutzungsgrad |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Luft- und Kriechstrecke |
DIN EN 60664-1 (2008/01); VDE 0110-1 |
|
Überspannungskategorie |
III gemäß DIN EN 60664-1 (VDE 0110-1) |
Materialien
|
Kontakt-Basismaterial |
CuNi |
|---|---|
|
Kontaktbeschichtung |
Cu/Au |
|
Kontakt-Trägermaterial |
PBT GF |
|
Kontakt-Trägerfarbe |
Blau |
|
Entflammbarkeitsklasse (Kontakt-Träger) |
UL 94 V-2 |
|
Gehäusematerial |
CuZn |
|
Gehäusebeschichtung |
Ni |
|
Gehäusefarbe |
Silber |
|
Befestigungsmaterial |
CuZn |
|
Befestigungsbeschichtung |
Cu/Ni |
|
Abschirmungsmaterial |
CuZn, Beschichtung: Ni |
|
O-Ring-Material |
FKM |
Schaltung
|
Montage |
Schrauben: M2,5 (4x), nicht im Lieferumfang enthalten. |
|---|
Kabeldaten
|
Durchmesser isolierter Draht |
1,75 mm² |
|---|
Zulassungen
|
UL-Datei |
E497237 |
|---|---|
|
UL |
cULus |
Sicherheits- und Umwelt-Compliance
|
RoHS-konform |
Ja |
|---|
Anmerkungen
|
Derating-Hinweis |
* Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
Belden.GenericSpecificationTitle
|
Derating-Hinweis |
* Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
Artikelnummer
| Artikelnr. | Artikelbeschreibung | Kabellänge |
|---|---|---|
| 934980301 | RSA0S 5K-033/0,2 M | 0,2 m |
| 934980305 | RSA0S 5K-033/0,5 M | 0,5 m |
