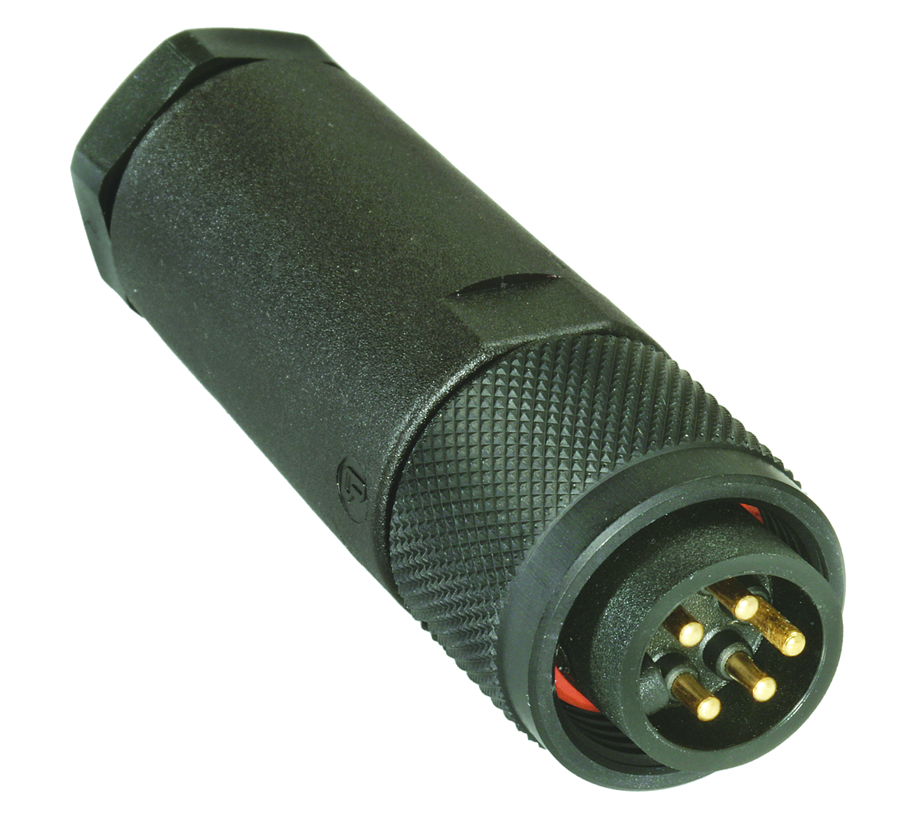

7/8" – Gerader, vor Ort konfektionierbarer Stecker | Anzahl Kontakte: 5 (4+PE) | 600 V / 12 A | Schwarzes Gehäuse, schwarze PG9-Kabelverschraubung | cURus

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Artikelbeschreibung	RSC 501/9

Produktfamilie	Stromanschluss
Seite 1 Produkt-Unterfamilie	7/8" (2, 3, 4, 5, 6 Kontakte)
Steckverbindertyp	frei konfektionierbar
Steckverbinder Untertyp	7/8"
Seite 1 Kontakttyp/Geschlecht	Stiftkontakte/Stecker
Steckverbinder-Design	7/8" \| Männlich \| 5-polig \| 0°
Anzahl der Pins	5 (4+ PE)
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Innengewinde (Kupplungsmutter)
Nennspannung	250 V (IEC-Norm)
Nennspannung (UL)	600 V
Nennstrom	9 A
Kontaktwiderstand Seite 1	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Verbindungstyp	Schraubklemme
Kabelverschraubung	PG 9
Querschnitt	max. 1.0 mm²
Geeignete Kabel	Ø 6,0-8,0 mm
Temperaturbereich (Betrieb)*	- 40 °C bis + 90 °C
Schutzart/IP-Klassifizierung**	IP65, IP67
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	Messing (CuZn)
Seite 1 Kontaktbeschichtung	Kupfer-Gold-Legierung (Cu/Au)
Kontakt-Trägermaterial	Thermoplastisches Polyurethan (TPU)
Kontakt-Trägerfarbe	Schwarz
Gehäusematerial	Nylon 66 (PA 66)
Gehäusefarbe	Schwarz
Material der Kabelverschraubung	Nylon 66 (PA 66)
Dichtung der Kabelverschraubung	Nitril-Butadien-Kautschuk (NBR)
Farbe der Kabelverschraubung	Schwarz
Befestigungsmaterial	Aluminium (Al)
Befestigungsbeschichtung	Schwarz eloxiert
O-Ring-Material	Nitril-Butadien-Kautschuk (NBR)

Sicherheit & Umweltverträglichkeit

RoHS-konform	Konform

Anmerkungen

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Hinweis	Nicht unter Last verbinden/trennen.
