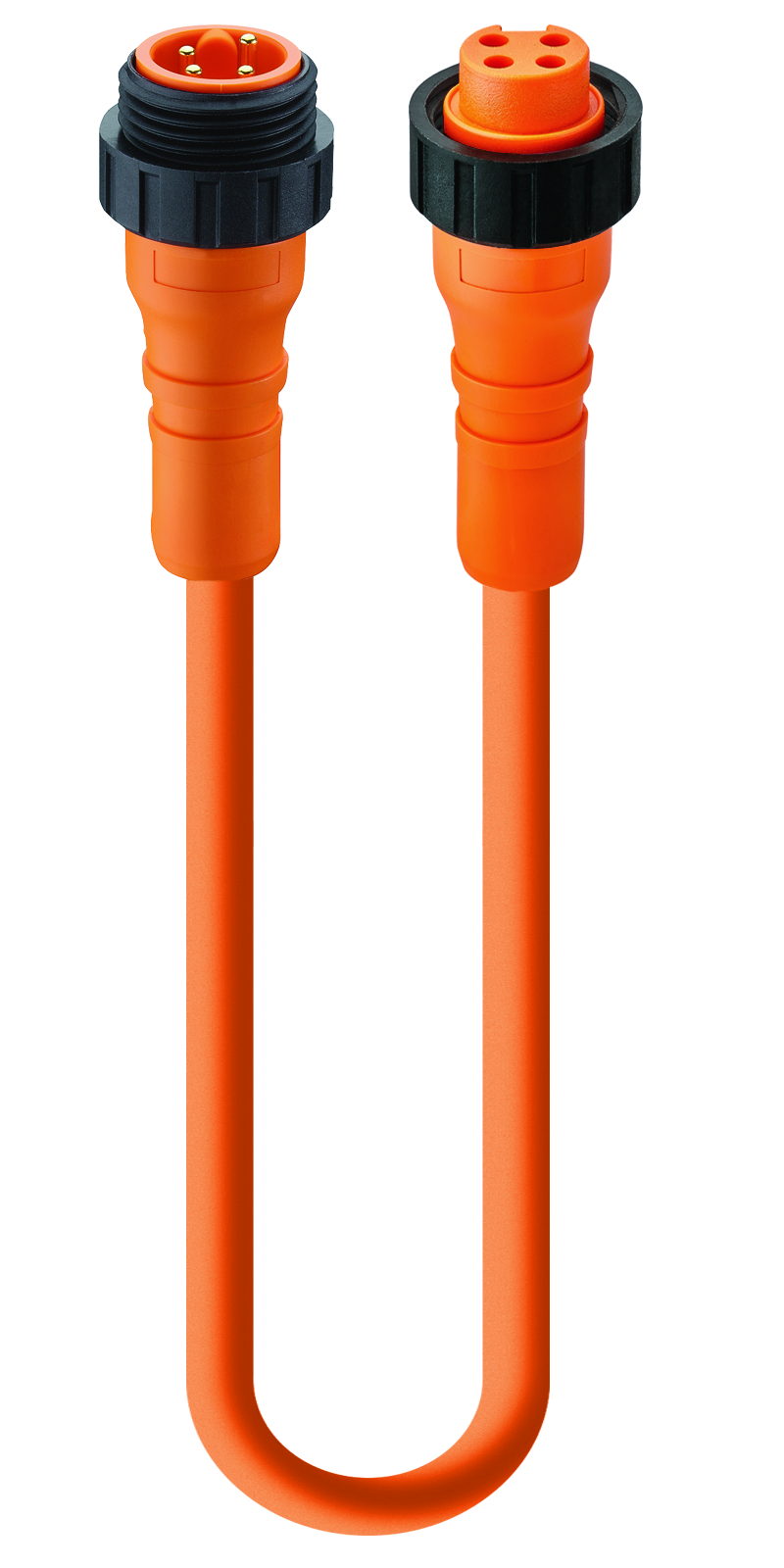

Produktnummer: RSRK 40-02

7/8"-Stromkabelsatz mit zwei Enden: Stecker gerade auf Buchse gerade, 4-polig, orangefarbenes Gehäuse, 230 V AC/DC, 9 A; orangefarbenes PVC-Kabel, 0,50 mm²

7/8"-Stromkabelsatz mit zwei Enden: Stecker gerade auf Buchse gerade, 4-polig, orangefarbenes Gehäuse, 230 V AC/DC, 9 A; orangefarbenes PVC-Kabel, 0,50 mm²

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
RSRK 40-02
5 von 5

Technische Daten

Expand All

Vorderansicht Seite 1

Pin 1 Pin 2 Pin 3 Pin 4
brown white blue black

Vorderansicht Seite 2

Pin 1 Pin 2 Pin 3 Pin 4
brown white blue black

Produktfamilie

Stromanschluss

Steckverbindertyp

Verbindungsleitung, beidseitig umspritzt

Art der Abschirmung

ungeschirmt

Nennspannung

250 V Wechselstrom/Gleichstrom

Betriebsspannung

230 V Wechselstrom/Gleichstrom

Nennstrom

9 A

Seite 1 Produkt-Unterfamilie

7/8"

Seite 1 Kontakttyp/Geschlecht

Stecker

Steckverbinder-Design

7/8" | Männlich | 4-polig | 0°

Befestigungstyp

Kupplungsmutter

Anzahl der Pins

4

Kontaktwiderstand Seite 1

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Temperaturbereich (Betrieb)*

-40 °C bis +90 °C

Schutzart/IP-Klassifizierung**

IP68

Verschmutzungsgrad Seite 1

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuZn

Seite 1 Kontaktbeschichtung

Cu/Au

Kontakt-Trägermaterial

TPU

Kontakt-Trägerfarbe

Orange

Umspritztes Steckergehäuse Material

TPU

Umspritztes Steckergehäuse Farbe

Orange

Befestigungsmaterial

PA, schwarz

Hinweis

Nicht unter Last verbinden/trennen.

Kabelnummer

02

Leiterquerschnitt

0.5 mm²

Anzahl der Drähte

4

Minimaler Biegeradius (Festinstallation)

˃ 5 x D

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Leiter-Material

Cu

Material der Kabelummantelung

PVC

Farbe der Kabelummantelung

Orange

Kabeldurchmesser D

ø 6.30 ± 0,20 mm

Kabel-Isolierungsmaterial

PVC

Durchmesser isolierter Draht

ø1.80 mm

Temperaturbereich (Festinstallationen)

- 40 °C bis +90 °C

Temperaturbereich (flexible Installtaion)

+ 5 °C bis +90 °C

UL Kabeltyp

AWM: 2654

Entflammbarkeitsklasse (Kabelummantelung)

DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2, UL VW-1; flammhemmend und selbstlöschend

Seite 2 Produkt-Unterfamilie

7/8" Rundsteckverbinder

Seite 2 Kontakttyp/Geschlecht

Buchse

Steckverbinder-Design, Seite 2

7/8" | Weiblich | 4-polig | 0°

Befestigungstyp, Seite 2

Kupplungsmutter

Anzahl der Pins, Seite 2

4

Übergangswiderstand, Seite 2

≤ 10 mOhm

Isolationswiderstand, Seite 2

˃ 10^9 Ohm

Temperaturbereich (Betrieb), Seite 2*

-40 °C bis +90 °C

Schutzart/IP-Klassifizierung, Seite 2**

IP68

Verschmutzungsgrad, Seite 2

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial, Seite 2

CuZn

Kontaktbeschichtung, Seite 2

Cu/Au

Kontakt-Trägermaterial, Seite 2

TPU

Kontakt-Trägerfarbe, Seite 2

Orange

Material des umspritzten Gehäuses, Seite 2

TPU

Farbe des umspritzten Gehäuses, Seite 2

Orange

Befestigungsmaterial, Seite 2

PA, schwarz

Hinweis, Seite 2

Nicht unter Last verbinden/trennen.

RoHS-konform

Ja

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis

* Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis

* Derating beachten


Report An Error

Artikelnummer

Artikelnr. Artikelbeschreibung Kabellänge
9229 RSRK 40-02/2 M 2 m
