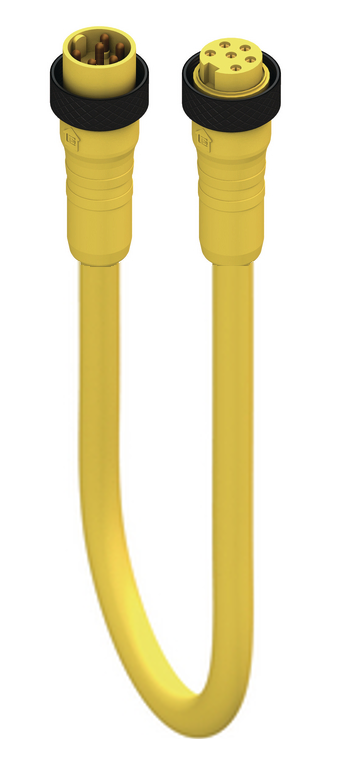

Product Number: RSRK 601A-896
7/8 Zoll Power beidseitig umspritzte Verbindungsleitung: gerader Stecker zu gerader Buchse, 6-Pins, gelbes Gehäuse, 600 V (UL), 8 A (UL); gelbes TPE-Kabel, 16 AWG
RSRK 601A-896 – 7/8 Zoll beidseitig umspritzte Leistungs-Verbindungsleitung: gerader Stecker zu gerader Buchse, 6-Pins, gelbes Gehäuse, 600 V (UL), 8 A (UL); gelbes TPE-Kabel, 16 AWG
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Vorderansicht Seite 1
|
Produktfamilie |
Stromanschluss |
|---|---|
|
Steckverbindertyp |
Verbindungsleitung, beidseitig umspritzt |
|
Abschirmung |
Ungeschirmt |
|
Nennspannung |
600 V |
|
Nennstrom* |
5 A |
Technischen Daten Seite 1
|
Produkt-Unterfamilie |
7/8" |
|---|---|
|
Kontakttyp / Art |
Stecker |
|
Steckverbinder-Design |
gerade |
|
Befestigungstyp |
Kupplungsmutter mit Innengewinde |
|
Anzahl der Pins |
6 |
|
Kodierung |
A |
|
Temperaturbereich (Betrieb)* |
- 30 °C – +90 °C |
|
Schutzart/IP-Klassifizierung** |
IP65, IP67, NEMA 6P |
|
Kontaktbeschichtung |
Au über Ag |
|
Kontakt-Trägerfarbe |
Gelb |
|
Umspritztes Steckergehäuse Material |
TPU |
|
Umspritztes Steckergehäuse Farbe |
Gelb |
|
Befestigungsmaterial |
Al |
Kabeldaten
|
Kabelnummer |
896 |
|---|---|
|
Leiterquerschnitt |
16 AWG (65/34) |
|
Anzahl der Drähte |
6 |
|
Minimaler Biegeradius (flexible Installation) |
˃ 10 x D |
|
Leitermaterial |
Verseilt, BC (blankes Kupfer) |
|
Material der Kabelummantelung |
TPE |
|
Farbe der Kabelummantelung |
Gelb |
|
Kabeldurchmesser D |
Ø 10,18 mm |
|
Kabel-Isolierungsmaterial |
PVC-Nylon |
|
Durchmesser isolierter Draht |
Ø 2,5 mm |
|
Temperaturbereich (Festinstallationen) |
-30 °C bis +90 °C |
|
UL Kabeltyp |
TC-ER (90 °C trocken/75 °C feucht) 600 V |
|
Entflammbarkeitsklasse (Kabelummantelung) |
FT4 / IEEC 1202 |
|
Leitungseigenschaften |
Beständig gegen Öl und Kühlmittel, Vibrationen, Abrieb, Schweißfunken, ständiges Biegen |
Technischen Daten Seite 2
|
Produkt-Unterfamilie, Seite 2 |
7/8" |
|---|---|
|
Kontakttyp/Art, Seite 2 |
Buchse |
|
Steckverbinder-Design, Seite 2 |
Gerade |
|
Befestigungstyp, Seite 2 |
Kupplungsmutter |
|
Anzahl der Pins, Seite 2 |
6 |
|
Kodierung, Seite 2 |
A |
|
Betriebstemperatur (UL), Seite 2 |
- 30 °C – +90 °C |
|
Schutzart/IP-Klassifizierung, Seite 2** |
IP65, IP67, NEMA 6P |
|
Kontakt-Basismaterial, Seite 2 |
CuZn |
|
Kontaktbeschichtung, Seite 2 |
Au/Ag |
|
Kontakt-Trägermaterial, Seite 2 |
TPU |
|
Kontakt-Trägerfarbe, Seite 2 |
Gelb |
|
Material des umspritzten Gehäuses, Seite 2 |
TPU |
|
Farbe des umspritzten Gehäuses, Seite 2 |
Gelb |
|
Befestigungsmaterial, Seite 2 |
Al |
|
Befestigungsbeschichtung, Seite 2 |
Schwarz eloxiert |
|
Hinweis, Seite 2 |
Nicht unter Last verbinden oder trennen |
Zulassungen
|
UL-Datei |
E104696 |
|---|---|
|
UL |
UL-anerkannt |
Sicherheits- und Umwelt-Compliance
|
RoHS-konform |
Ja |
|---|
Anmerkungen
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|---|---|
|
Derating-Hinweis |
Derating beachten |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.26 Revisionsdatum: 03.02.2025 |
|---|
Belden.GenericSpecificationTitle
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.26 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Artikelbeschreibung | Kabellänge |
|---|---|---|
| 540000744 | RSRK 601A-896/2M | 2 m |
| 540000569 | RSRK 601A-896/4M | 4 m |
| 540001909 | RSRK 601A-896/5M | 5 m |
| 540000844 | RSRK 601A-896/6M | 6 m |
