Technische Daten

Vorderansicht Seite 1

Pin 1	Pin 2	Pin 3
black	brown	blue

Pin 1	Pin 2	Pin 3
black	brown	blue

Produktfamilie	Stromanschluss

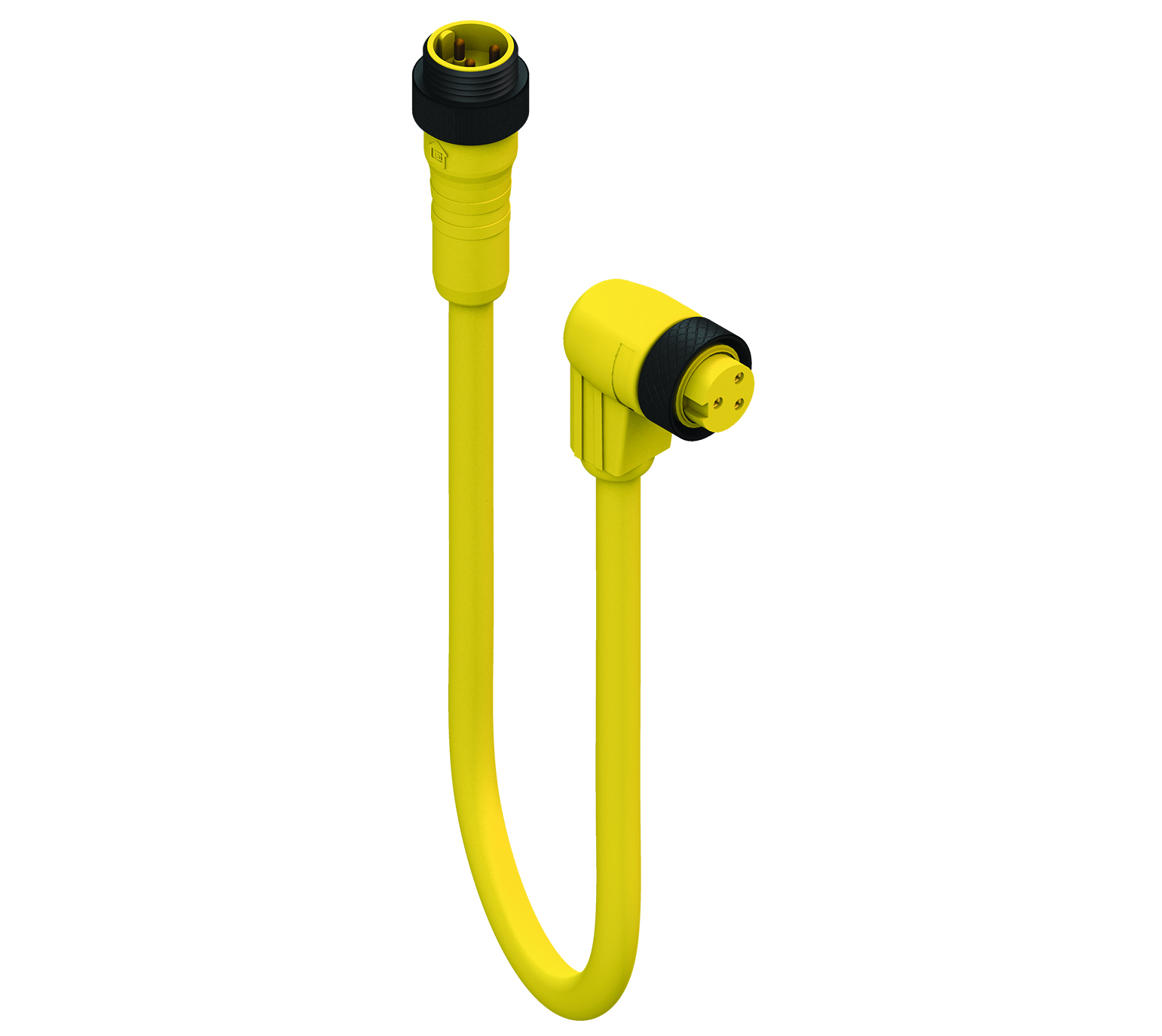

Steckverbindertyp	Verbindungsleitung, beidseitig umspritzt
Art der Abschirmung	ungeschirmt
Nennspannung	300 V
Nennspannung (UL)	300 V
Nennstrom	8 A
Nennstrom (UL)*	8 A

Seite 1 Produkt-Unterfamilie	7/8" (2, 3, 4, 5, 6 Kontakte)
Seite 1 Kontakttyp/Geschlecht	Stiftkontakt/Stecker
Steckverbinder-Design	7/8" \| Männlich \| 3-polig \| 0°
Befestigungstyp	Außengewinde (runde Kupplungsschraube)
Anzahl der Pins	3
Kodierung, Seite 1	A
Kontaktwiderstand Seite 1	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 40 °C Zu + 90°C
Schutzart/IP-Klassifizierung**	IP65, IP67
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial	Messing (CuZn)
Seite 1 Kontaktbeschichtung	Kupfer-Silber-Gold-Legierung (Cu/Ag/Au)
Kontakt-Trägermaterial	Thermoplastisches Polyurethan (TPU)
Kontakt-Trägerfarbe	Gelb
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Umspritztes Steckergehäuse Material	Thermoplastisches Polyurethan (TPU)
Umspritztes Steckergehäuse Farbe	Gelb
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	Aluminium (Al)
Befestigungsbeschichtung	Schwarz eloxiert
Anzugsmoment (Befestigung)	7/8'' : 70 Ncm, handfest

Kabelnummer	731
Leiterquerschnitt	18 AWG
Anzahl der Drähte	3
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Zyklen (Biegen)	˃ 5 Mio.
Leiter-Material	Cu
Material der Kabelummantelung	Thermoplastische Elastomere (TPE)
Farbe der Kabelummantelung	Gelb
Kabeldurchmesser D	Ø 7,2 mm (.284")
Kabel-Isolierungsmaterial	Polyvinylchlorid (PVC)
Durchmesser isolierter Draht	Ø 1,83 mm [0,072”]
Temperaturbereich (Festinstallationen)	- 25 °C Zu + 105 °C (PLTC 90 °C)
Temperaturbereich (flexible Installtaion)	- 10 °C Zu + 105 °C (PLTC 90 °C)
UL Kabeltyp	UL: PLTC / AWM 20327 / CSA: AWM I/II A/B
Entflammbarkeitsklasse (Kabelummantelung)	UL VW-1 CSA FT-1
Leitungseigenschaften	Flexibilität: Ausgezeichnet \| Abriebfestigkeit: Sehr gut \| Chemische Beständigkeit: beständig gegen Wasser, Öle, Fette, Säuren, Laugen und Lösungsmittel \| Flammhemmung: Gut \| Halogenfrei: Nein \| Mechanische Haltbarkeit: Gut (beständig gegen Stöße, Risse und Biegungen) \| Umweltverträglichkeit: im Freien, in öligen, nassen oder rauen Umgebungen

Seite 2 Produkt-Unterfamilie	7/8" (2, 3, 4, 5, 6 Kontakte)
Seite 2 Kontakttyp/Geschlecht	Buchsenkontakt/Buchse
Steckverbinder-Design, Seite 2	7/8" \| Weiblich \| 3-polig \| 90°
Befestigungstyp, Seite 2	Innengewinde (runde Kupplungsmutter)
Anzahl der Pins, Seite 2	3
Kodierung, Seite 2	A
Übergangswiderstand, Seite 2	≤ 10 mOhm
Isolationswiderstand, Seite 2	˃ 10^9 Ohm
Steckzyklen, Seite 2	≤ 100
Temperaturbereich (Betrieb), Seite 2*	- 40 °C Zu + 90°C
Schutzart/IP-Klassifizierung, Seite 2**	IP65, IP67
Verschmutzungsgrad, Seite 2	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial, Seite 2	Messing (CuZn)
Kontaktbeschichtung, Seite 2	Kupfer-Silber-Gold-Legierung (Cu/Ag/Au)
Kontakt-Trägermaterial, Seite 2	Thermoplastisches Polyurethan (TPU)
Kontakt-Trägerfarbe, Seite 2	Gelb
Brennbarkeitsklasse (Kontaktträger), Seite 2	UL 94 HB
Material des umspritzten Gehäuses, Seite 2	Thermoplastisches Polyurethan (TPU)
Farbe des umspritzten Gehäuses, Seite 2	Gelb
Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2	UL 94 HB
Befestigungsmaterial, Seite 2	Aluminium (Al)
Befestigungsbeschichtung, Seite 2	Schwarz eloxiert
Anzugsmoment (Befestigung), Seite 2	7/8'' : 70 Ncm, handfest
Hinweis, Seite 2	Nicht unter Last verbinden/trennen.

UL-Datei	E315587
UL	UL 2238; cURus

RoHS-konform	Ja

Halogenfrei	Nein
Ölbeständigkeit	Ja

Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Derating-Hinweis	* Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Derating-Hinweis	* Derating beachten
