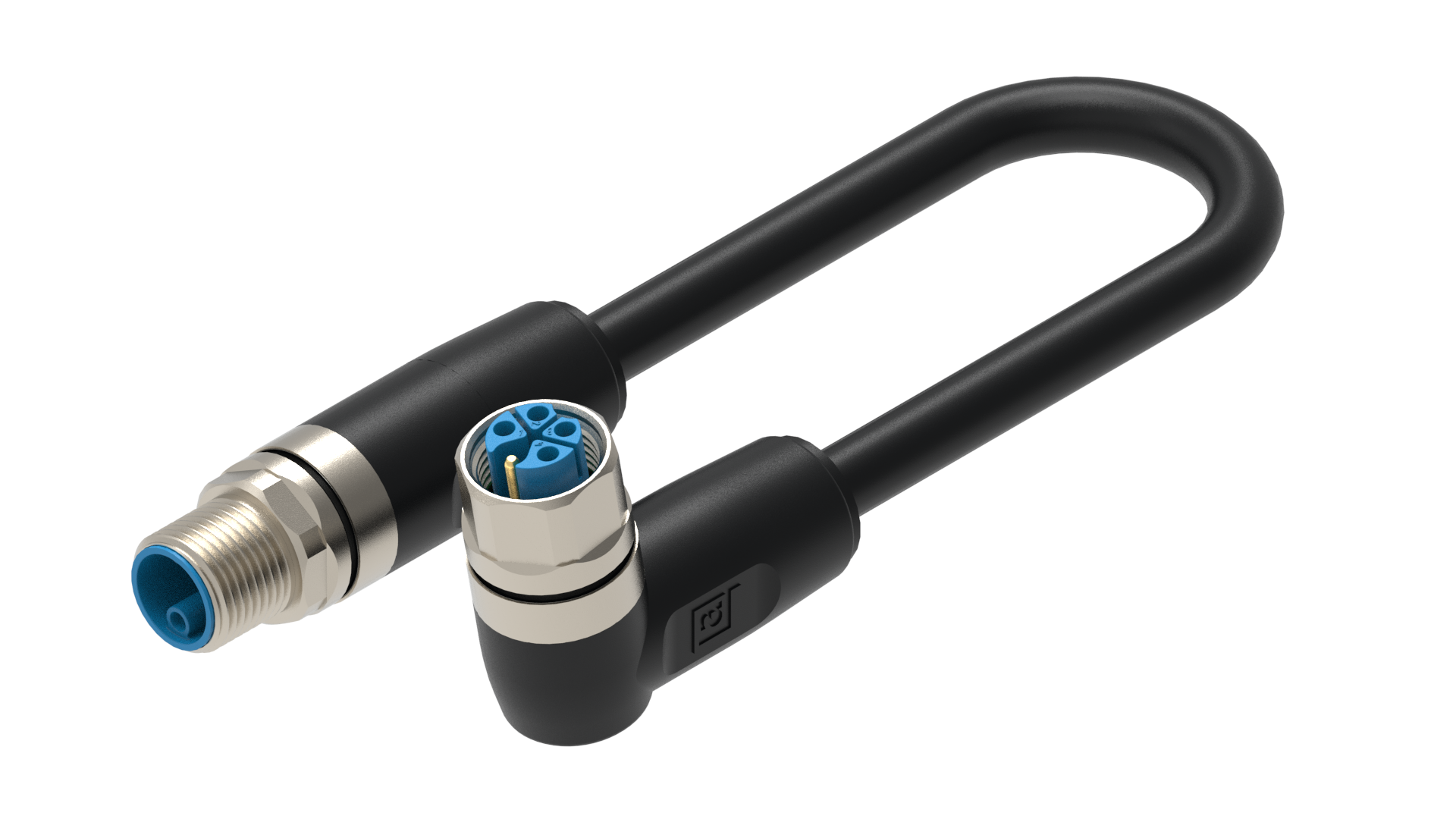

M12-auf-M12-Kabelsatz, Industrielle Stromanwendungen, schwarzes PUR-Kabel, ungeschirmt, AWM: 20939, Stecker auf Buchse, gerade auf gewinkelt, K-kodiert, 5-polig, 5 x 1,5 mm², 600 V AC/DC Betriebsspannung, Nennstrom 16 A, -40 °C 125 °C (Betriebstemp.), geeignet für IP65-, IP67-, IP69K-Umgebung, IEC 61076-2-111, UL 2237; cULus

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht Seite 1

Pin 1	Pin 2	Pin 3	Pin 4	PE
black 1	black 2	black 3	black 4	green-yellow

Vorderansicht Seite 2

Pin 1	Pin 2	Pin 3	Pin 4	PE
black 1	black 2	black 3	black 4	green-yellow

Produktfamilie	Stromanschluss
Steckverbindertyp	Verbindungsleitung, beidseitig umspritzt
Art der Abschirmung	ungeschirmt
Nennspannung	630 V
Nennspannung (UL)	600 V
Bemessungs-Stoßspannung	6,0 kV
Betriebsspannung	600 V Wechselstrom/Gleichstrom
Nennstrom	16 A
Nennstrom (UL)*	16 A

Technischen Daten Seite 1

Seite 1 Produkt-Unterfamilie	M12 Power
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	gerade
Befestigungstyp	Kupplungsschraube
Anzahl der Pins	5(4+ PE)
Kodierung, Seite 1	K
Kontaktwiderstand Seite 1	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	-40 °C ... 125 °C, Derating beachten
Schutzart/IP-Klassifizierung**	IP65, IP67, IP69K
Seite 1 Designstandard	IEC 61076-2-111
Verschmutzungsgrad Seite 1	3 gemäß IEC 60664-1
Luft- und Kriechstrecke	IEC 60664-1 (2020-05)
Überspannungskategorie	III gemäß IEC 60664-1
Kontakt-Basismaterial	CuNi
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PBT GF
Kontakt-Trägerfarbe	Blau
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-2
Umspritztes Steckergehäuse Material	TPE
Umspritztes Steckergehäuse Farbe	Schwarz
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Cu/Ni
O-Ring-Material	FKM
Anzugsmoment (Kontaktschraube)	M 12x1: (60-65) Ncm, handfest

Kabeldaten

Kabelnummer	911
Leiterquerschnitt	1.50 mm²
Anzahl der Drähte	5
Minimaler Biegeradius (Festinstallation)	˃ 4 x D
Minimaler Biegeradius (flexible Installation)	˃ 7,5 x D
Zyklen (Biegen)	˃ 10 Mio, max. 50 m/s²
Zyklen (Torsion)	˃ 5 Mio @ ± 30 ° /1 m
Leiter-Material	Cu
Material der Kabelummantelung	PUR
Farbe der Kabelummantelung	Schwarz
Kabeldurchmesser D	ø 8.0 ±0,2
Kabel-Isolierungsmaterial	PP
Durchmesser isolierter Draht	ø2.35 mm
Temperaturbereich (Festinstallationen)	-30 °C ... 80 °C
Temperaturbereich (flexible Installtaion)	-40 °C ... 125 °C
Umgebungstemperatur (Festinstallation, kurzzeitig 100h)	-40 °C ... 80 °C
Temperaturbereich (Schleppketten-Installation)	-20 °C ... 60°C
UL Kabeltyp	AWM: 20939
Entflammbarkeitsklasse (Kabelummantelung)	VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 / UL VW-1, CSA FT1

Technischen Daten Seite 2

Seite 2 Produkt-Unterfamilie	M12 Power
Seite 2 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design, Seite 2	gewinkelt
Befestigungstyp, Seite 2	Kupplungsmutter
Anzahl der Pins, Seite 2	5(4+ PE)
Kodierung, Seite 2	K
Übergangswiderstand, Seite 2	≤ 10 mOhm
Isolationswiderstand, Seite 2	˃ 10^9 Ohm
Steckzyklen, Seite 2	≤ 100
Temperaturbereich (Betrieb), Seite 2*	-40 °C ... 125 °C, Derating beachten
Schutzart/IP-Klassifizierung, Seite 2**	IP65, IP67, IP69K
Designstandard, Seite 2	IEC 61076-2-111
Verschmutzungsgrad, Seite 2	3 gemäß IEC 60664-1
Luft- und Kriechstrecke, Seite 2	IEC 60664-1 (2020-05)
Überspannungskategorie, Seite 2	III gemäß IEC 60664-1
Kontakt-Basismaterial, Seite 2	CuNi
Kontaktbeschichtung, Seite 2	Cu/Au
Kontakt-Trägermaterial, Seite 2	PBT GF
Kontakt-Trägerfarbe, Seite 2	Blau
Brennbarkeitsklasse (Kontaktträger), Seite 2	UL 94 V-2
Material des umspritzten Gehäuses, Seite 2	TPE
Farbe des umspritzten Gehäuses, Seite 2	Schwarz
Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2	UL 94 HB
Befestigungsmaterial, Seite 2	CuZn
Befestigungsbeschichtung, Seite 2	Cu/Ni
O-Ring-Material, Seite 2	FKM
Anzugsmoment (Kontaktschraube), Seite 2	M 12x1: (60-65) Ncm, handfest

Zulassungen

UL-Datei	E497237
UL	UL 2237; cULus
VDE	-

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Halogenfrei	DIN VDE 0472 T.815, IEC 60754-1
Ölbeständigkeit	HD 22.10 Appendix A, DIN EN 60811-404

Anmerkungen

Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Derating-Hinweis	* Derating beachten
Produkteigenschaften	Um den Schutz vor eindringenden Medien zu gewährleisten, überprüfen Sie vor dem Anschließen die Position des O-Rings. Ein falsch positionierter O-Ring kann zu einem möglichen Ausfall des Schutzes vor eindringenden Medien führen.
