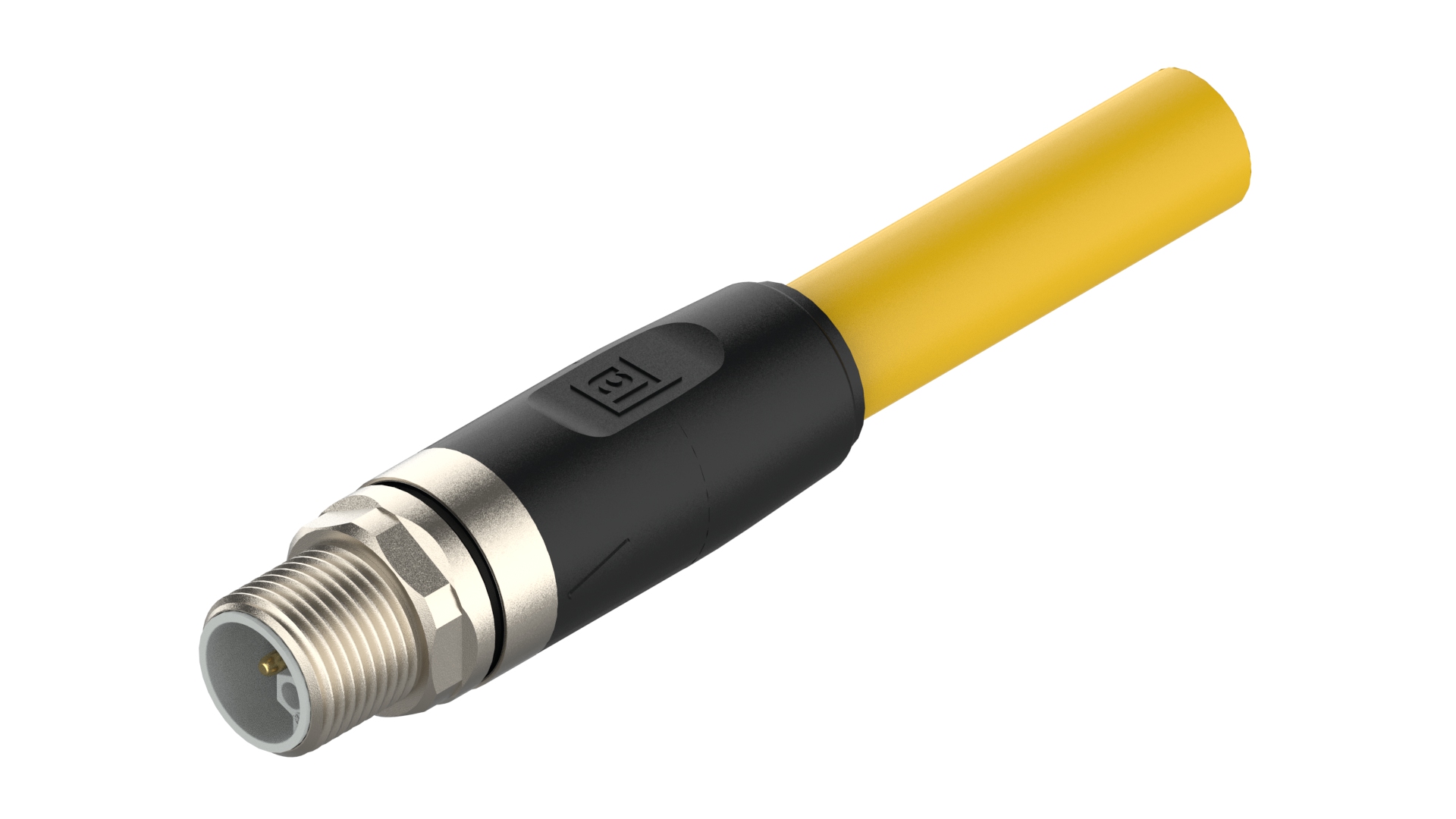

M12 Single-Ended Cordset, Industrielle Stromversorgungsanwendungen, TPE-gelbes Kabel, ungeschirmt, AWM: 20328, Stecker, gerade, L-kodiert, 5-polig (4+FE), 5x1,5 mm², ≤ 60 V AC/DC Betriebsspannung, Nennstrom 16 A, -40 °C 125 °C (Betriebstemp.), geeignet für IP65-, IP67-Umgebung, IEC 60664-1 (2020-05), UL 2237; cULus

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht

Pin 1	Pin 2	Pin 3	Pin 4	FE
brown	white	blue	black	pink

Produktfamilie	Stromanschluss
Seite 1 Produkt-Unterfamilie	M12 Power
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	gerade
Anzahl der Pins	5 (4+FE)
Kodierung, Seite 1	L
Art der Abschirmung	ungeschirmt
Befestigungstyp	Kupplungsschraube
Nennspannung	63 V
Nennspannung (UL)	63 V
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	≤ 60 V AC/DC
Nennstrom	16 A
Nennstrom (UL)*	16 A
Kontaktwiderstand Seite 1	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	-40 °C ... 125 °C, Derating beachten
Schutzart/IP-Klassifizierung**	IP65, IP67
Seite 1 Designstandard	IEC 61076-2-111
Verschmutzungsgrad Seite 1	3 gemäß IEC 60664-1
Luft- und Kriechstrecke	IEC 60664-1 (2020-05)
Überspannungskategorie	III gemäß IEC 60664-1

Materialien

Kontakt-Basismaterial	CuNi
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PBT GF
Kontakt-Trägerfarbe	Grau
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-2
Umspritztes Steckergehäuse Material	TPE
Umspritztes Steckergehäuse Farbe	Schwarz
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Cu/Ni
O-Ring-Material	FKM

Schaltung

Anzugsmoment (Kontaktschraube)	M 12x1: (60-65) Ncm, handfest

Kabeldaten

Kabelnummer	1002
Leiterquerschnitt	1.50 mm²
Anzahl der Drähte	5
Minimaler Biegeradius (Festinstallation)	˃ 10 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Zyklen (Biegen)	˃ 1 Mio, max. 50 m/s²
Zyklen (Torsion)	-
Leiter-Material	Cu
Material der Kabelummantelung	TPE
Farbe der Kabelummantelung	Gelb
Kabeldurchmesser D	ø 9.4 ±0,2
Kabel-Isolierungsmaterial	PVC / PA
Durchmesser isolierter Draht	ø2.55 mm
Gesamtabschirmung (Kabel)	-
Temperaturbereich (Festinstallationen)	-40 °C ... 90 °C
Temperaturbereich (flexible Installtaion)	-5 °C bis +90 °C
Umgebungstemperatur (Festinstallation, kurzzeitig 100h)	-5 °C ... 90 °C
Temperaturbereich (Schleppketten-Installation)	-
UL Kabeltyp	AWM: 20328
Entflammbarkeitsklasse (Kabelummantelung)	UL1685 FT4/IEEE 1202 vertikaler Flammtest FT4

Zulassungen

UL-Datei	E497237
UL	UL 2237; cULus
VDE	-

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Halogenfrei	-
Ölbeständigkeit	Ölbeständigkeit II

Anmerkungen

Derating-Hinweis	* Derating beachten
Produkteigenschaften	Um den Schutz vor eindringenden Medien zu gewährleisten, überprüfen Sie vor dem Anschließen die Position des O-Rings. Ein falsch positionierter O-Ring kann zu einem möglichen Ausfall des Schutzes vor eindringenden Medien führen.
